轻量化钛合金阀杆连接铰接结构件

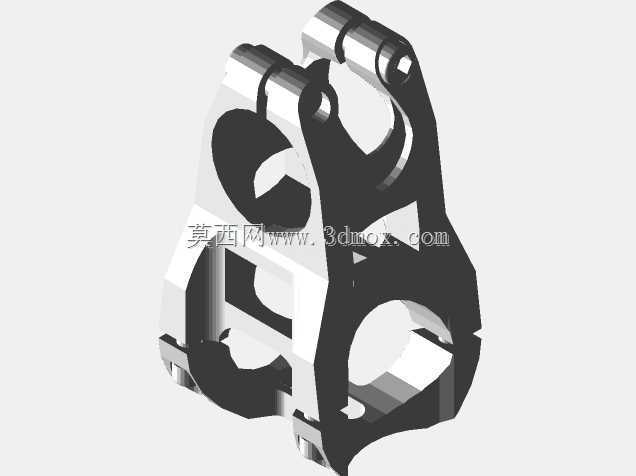

　　在流体控制管路系统的阀组装配场景中，阀杆作为执行端与阀芯之间的动力传递核心部件，其连接结构的可靠性直接决定阀门启闭动作的响应精度与长期运行寿命。常规钢制阀杆铰接件往往受材料密度限制，在高频往复动作的工况下会带来额外的运动惯量，不仅会提升执行机构的输出负载要求，长期交变载荷作用下还容易在铰接孔位置出现应力集中导致的疲劳裂纹，影响整套阀组的运行稳定性。这款钛合金材质的阀杆铰接结构件，正是针对高压、高频动作的工业阀组使用需求做的定向优化设计，从结构拓扑到材料选型都围绕减重与保强的平衡做了多轮迭代。从结构布局来看，构件整体采用对称式双叉耳铰接布局，上端的两组同轴铰接孔用于对接执行端的驱动摆臂，孔位内侧做了局部加厚处理，

　　避免销轴装配后长期转动带来的孔壁磨损失圆，孔端预留的卡簧槽位可以直接适配标准轴用挡圈，不需要额外加工定位结构就能完成销轴的轴向固定，减少装配环节的加工工序。下端的环形对接端用于和阀杆本体做嵌装固定，内环面的公差带按照H7级精度设计，既可以保证阀杆压装后的同轴度要求，也能避免配合间隙过大导致的动作旷量。中间的连接区域没有采用传统的实心腹板结构，而是通过拓扑优化做了大尺寸的镂空减重设计，去除的都是非受力区域的冗余材料，在主受力路径上保留了连续的传力筋条，筋条的走向完全匹配铰接动作时的应力传递方向，不会因为镂空结构导致整体刚性下降。在安装边界的设计上，构件的整体外轮廓做了最小包络尺寸控制，

　　双叉耳的外侧间距与下端环形结构的外径差控制在合理范围，安装时不需要在阀组的支撑结构上开设过大的避让孔，铰接孔的中心距与阀杆行程做了匹配计算，保证摆角范围内不会和周边的密封组件、支撑肋板发生运动干涉。针对钛合金材料的加工特性，结构上所有的转角位置都做了R角过渡，没有尖锐的直角突变，既可以减少五轴加工时的刀具震颤，提升加工表面质量，也能有效降低热处理以及后续使用过程中的应力集中风险。和同尺寸的不锈钢铰接件相比，这款结构件在保证同等抗拉、抗扭强度的前提下，整体重量降低了40%以上，运动惯量的下降可以让阀门的启闭响应速度提升近15%，执行机构的输出扭矩需求也能相应降低，适配小规格的驱动元件就能满足动作要求，在航空航天配套的轻量化阀组、

　　深海勘探设备的高压控制阀组这类对重量有严格限制的应用场景中，这类优化后的铰接结构件可以在不牺牲可靠性的前提下，有效降低整套设备的自重，提升载荷效率。实际装配过程中，构件的对接端面做了平面度管控，和阀杆压装后可以保证端面贴合度达到85%以上，避免局部接触应力过大导致的压溃变形，铰接孔的内孔粗糙度控制在Ra1.6以内，和销轴配合时可以形成稳定的油膜层，减少长期转动带来的磨损，延长铰接副的维护周期。在做结构校核时，针对阀杆最大推力工况做了有限元仿真，主受力筋条的最大应力远低于钛合金的屈服强度，安全系数保持在2.5以上，即使在1.5倍额定载荷的冲击工况下，结构也不会出现塑性变形，铰接孔的变形量控制在0.02mm以内，不会影响销轴的正常转动。
