NACA4412翼型航空机身结构组件

　　该结构组件为适配NACA4412低速翼型的航空机身承力段，主要应用于小型固定翼无人机、航模验证机以及轻型通用航空飞行器的中段机身设计，承担机翼与尾翼载荷传递、机载设备安装承载、飞行气动外形维持的核心作用。在实际飞行工况中，该段机身需要承受机翼传递的升力、机动飞行时的过载载荷、发动机振动带来的交变应力，同时还要为燃油管路、操纵拉线、航电设备提供安装空间与结构防护。

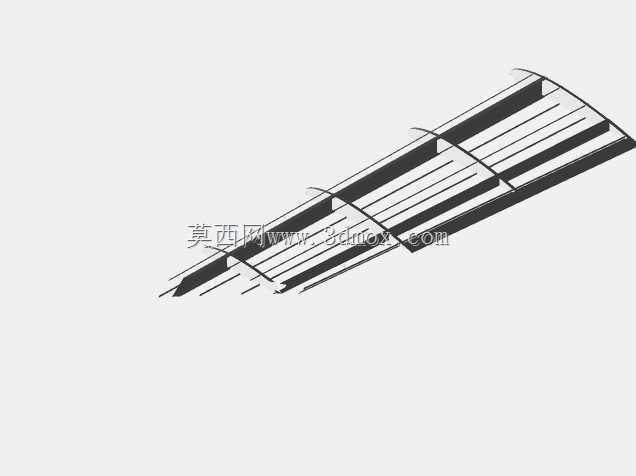

　　从功能特性来看，该机身结构采用分段式骨架承载设计，所有肋骨件均按照NACA4412翼型的弦向位置分布，每一处肋骨的型线都严格匹配对应站位的翼身融合截面，保证外部蒙皮铺设后能够获得连续顺滑的气动外形，避免截面突变带来的附加气动阻力。翼梁作为核心纵向承力构件，沿机身展向贯通布置，采用工字型截面设计，在控制结构重量的前提下最大化截面惯性矩，能够有效承受飞行过程中的弯曲载荷与剪切载荷，翼梁与肋骨的连接位置预留了标准的定位孔与安装边，可通过胶接或者铆接的方式完成装配，不需要额外设计复杂的连接转接件。结构中设置的毒刺构件位于机身尾部段，主要用于尾翼组件的连接定位，同时承担尾翼传递的俯仰、偏航力矩，其与尾部肋骨的连接位置做了局部加厚处理，避免机动飞行时出现应力集中导致的结构失效。

　　设计过程中优先遵循等强度设计原则，不同站位的肋骨根据所在位置的载荷大小调整厚度与减重孔尺寸，靠近机翼连接位置的肋骨厚度更大，减重孔开孔率更低，能够承受更大的集中载荷；靠近机身首尾段的肋骨则适当提高减重孔占比，在保证结构刚度满足要求的前提下尽可能降低整体结构重量，提升飞行器的有效载荷能力。所有构件的边缘均做了倒角处理，既可以避免装配过程中出现应力割伤蒙皮的问题，也能够减少应力集中点，提升结构的疲劳寿命，经过结构应力分析测试，在3g过载的机动工况下，所有构件的最大应力均低于材料的许用应力值，安全系数满足轻型飞行器的设计规范要求。

　　从安装边界来看，该机身段的前端预留了与前机身设备舱连接的法兰安装边，安装边上的定位孔按照统一节距布置，可直接与标准规格的前机身段对接，不需要额外修配；后端与毒刺构件的连接位置设置了定位止口，能够保证尾翼安装的同轴度误差控制在允许范围内，避免尾翼安装偏差带来的飞行控制问题。机身段的截面尺寸完全匹配NACA4412翼型的相对厚度，最大截面高度位于弦长30%站位处，整体宽度可根据不同的飞行器展长需求做等比例缩放，缩放过程中所有安装孔的位置、构件的相对厚度比例均保持不变，能够直接适配不同量级的轻型飞行器设计需求。肋骨与翼梁的装配间隙控制在0.1mm以内，既能够保证装配时的顺利插接，也可以避免间隙过大导致的装配后结构松动，蒙皮铺设后可与骨架完全贴合，不会出现局部凹陷或者凸起的问题，保证气动外形的精度。

　　在实际应用场景中，该结构既可以直接用于小型航模的快速制作，也可以作为验证机的结构原型，通过调整构件的材料选型（比如采用轻木、碳纤维复合材料或者航空铝合金）来适配不同的起飞重量要求，不需要对整体结构拓扑做大幅修改。结构中的所有承力路径均做了连续化处理，不存在载荷传递中断的区域，翼梁的载荷可以直接传递到前后机身的连接框上，肋骨的载荷则通过蒙皮分散传递到相邻构件上，避免局部载荷过大导致的结构损坏。针对飞行过程中可能出现的扭转载荷，翼梁与肋骨的连接位置设置了三角加强片，能够有效提升结构的抗扭刚度，避免大迎角飞行时机身出现扭转变形导致的翼型失真问题。
