双法兰连接式橡胶软接头结构设计

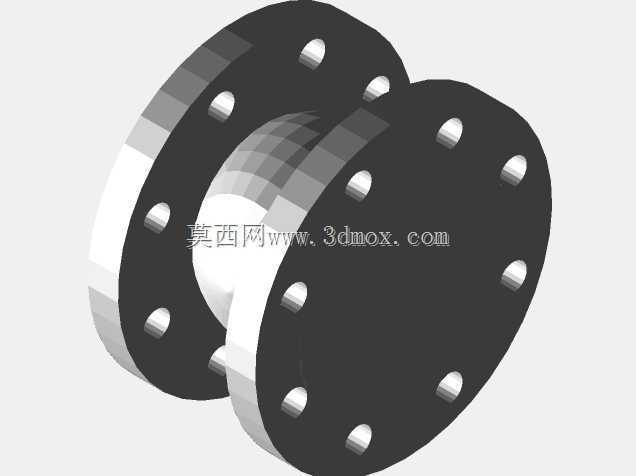

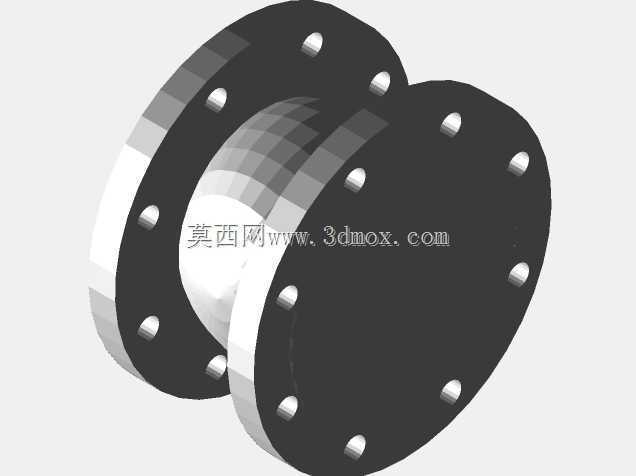

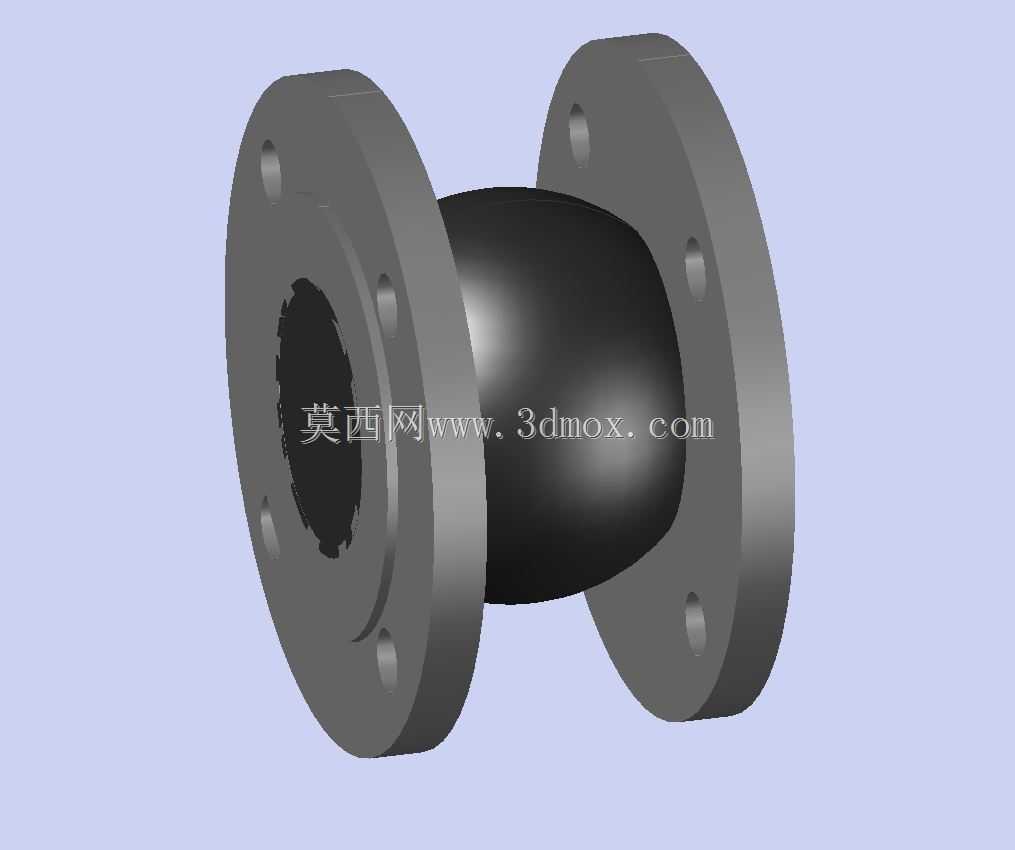

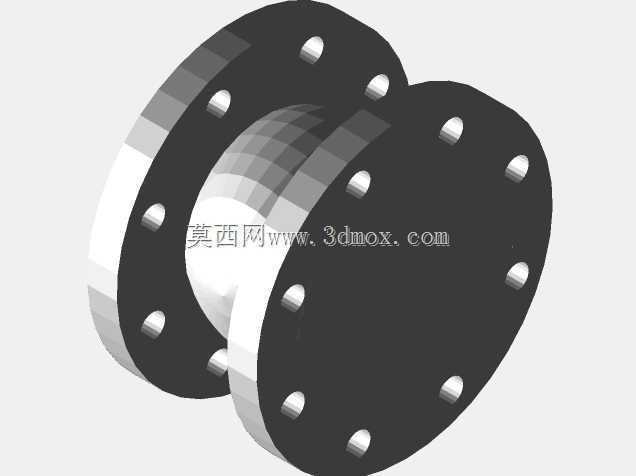

　　在民用建筑给排水、市政热力管网、工业循环水系统以及化工流体输送管线的布设场景中，管道受介质温度变化产生的热胀冷缩、设备运行传递的振动、地基不均匀沉降带来的位移偏移，一直是管线运维阶段的常见故障诱因，双法兰式橡胶软接头正是针对这类工程痛点设计的管路柔性连接部件。从结构设计逻辑来看，该部件采用两端金属法兰加中间橡胶弹性体的组合结构，中间橡胶主体为中空鼓形构型，这种弧面过渡的外形并非出于外观考量，而是通过曲面的形变冗余量，吸收管线轴向、横向、角向的多维度位移，相比直筒式橡胶接头，鼓形结构在相同长度下能提供更大的补偿量，同时避免橡胶体在大位移拉扯下出现应力集中开裂的问题。两端的金属法兰采用凸面带颈结构，法兰盘上均匀分布螺栓通孔，

　　安装时可直接与管线端的配对法兰通过螺栓紧固，无需额外加工焊接接口，适配现有标准法兰管线的快速装配需求，法兰盘的密封面与橡胶体端部的密封凸台一体硫化结合，杜绝了连接位置的渗漏风险。从实际功能特性出发，中间橡胶主体采用多层复合结构，内层为耐介质侵蚀的密封胶层，直接与输送流体接触，可耐受常规水基介质、弱酸碱流体的长期冲刷，中间层为高强度纤维帘布增强层，承担管路内压产生的张力，避免橡胶体在承压状态下过度膨胀变形，外层为耐候橡胶层，可抵御户外环境下的紫外线老化、温变脆化问题，延长部件的户外使用寿命。在安装边界设计上，该接头的法兰连接尺寸严格匹配通用管路法兰标准，设计阶段就考虑了现场安装的操作空间，法兰螺栓孔的位置度公差控制在装配允许范围内，

　　避免现场安装时出现螺栓无法穿入的问题，接头的整体长度控制在常规管线安装的预留间隙范围内，既保证足够的位移补偿量，也不会因为长度过大增加管线的布设空间占用。在设备运行过程中，该接头可有效隔离水泵、制冷机组等动设备运行时传递到管线的振动，降低振动沿管线传递产生的结构噪声，同时当管线因介质温度变化出现长度伸缩时，橡胶体的弹性形变可吸收这部分位移量，避免管线接口位置因应力集中出现焊缝开裂、法兰密封失效泄漏的问题，在存在轻微地基沉降的管段，该接头的角向补偿能力可抵消沉降带来的管线偏角，减少管线受力断裂的风险。建模过程中，对橡胶体的曲面过渡做了连续曲率处理，避免曲面突变导致的应力集中，法兰盘上的螺栓孔采用圆周阵列排布，保证各孔位的受力均匀性，

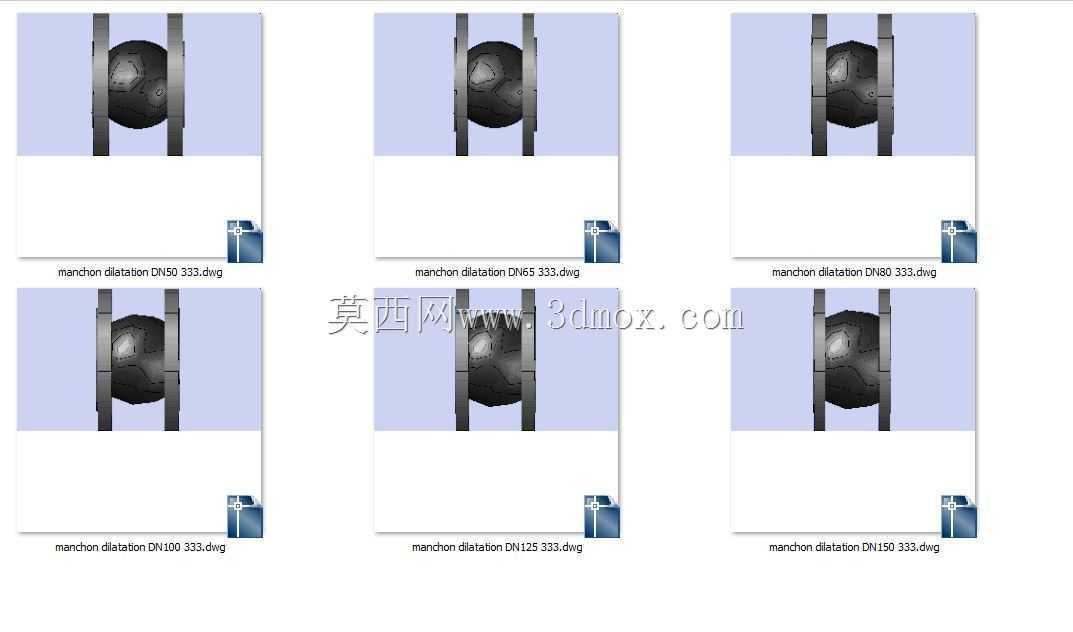

　　橡胶体与法兰的结合位置做了嵌入结构设计，让橡胶体端部嵌入法兰的预留环槽内，硫化后可实现更高的结合强度，避免承压状态下橡胶体与法兰脱离。在选型适配层面，该结构可根据不同的管路压力等级调整法兰厚度、帘布增强层的层数，适配不同压力等级的管线需求，法兰材质可根据输送介质的腐蚀特性选择碳钢镀锌、不锈钢等不同材质，橡胶主体也可根据介质特性更换耐油、耐温、耐腐蚀的特种橡胶配方，覆盖不同行业的管路连接需求。现场安装时需要注意，该接头不能作为管线的受力承重部件，管线两端需要设置独立的固定支架，避免管线重量全部压在橡胶接头上导致变形失效，螺栓紧固时要采用对角均匀加压的方式，避免单边受力过大导致法兰密封面压偏泄漏，同时接头的安装位移量不能超过设计允许的最大补偿量，否则会导致橡胶体过度拉扯出现早期损坏。
