NASA扶手夹组件结构设计方案

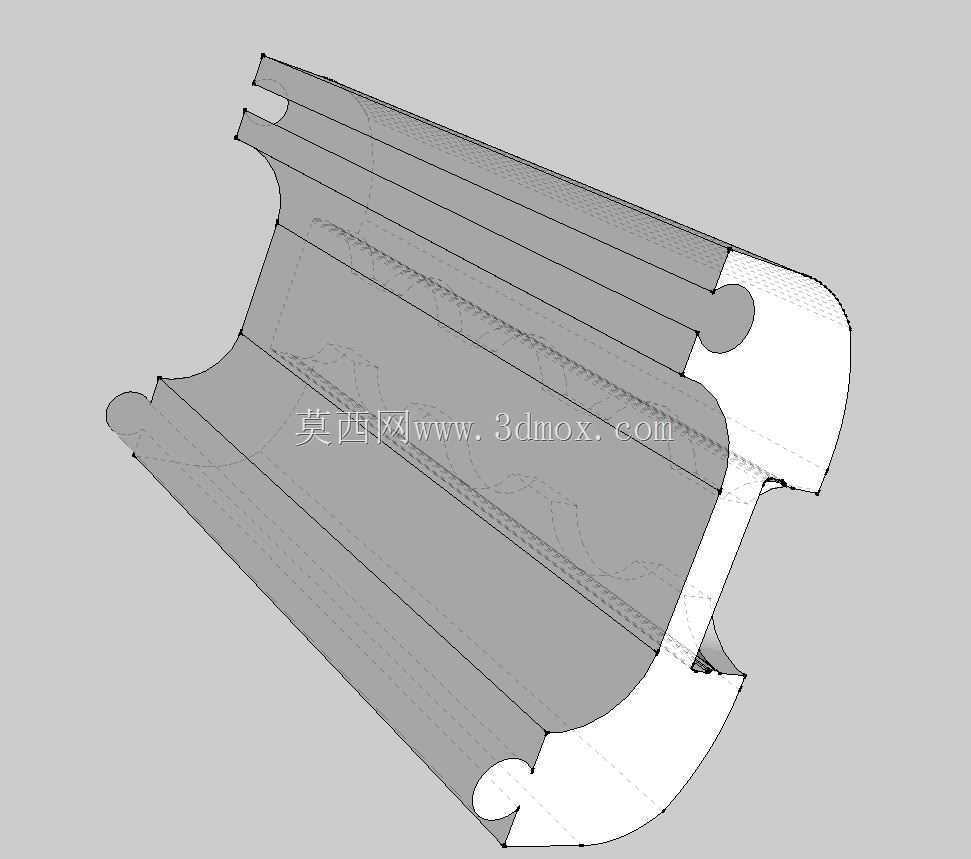

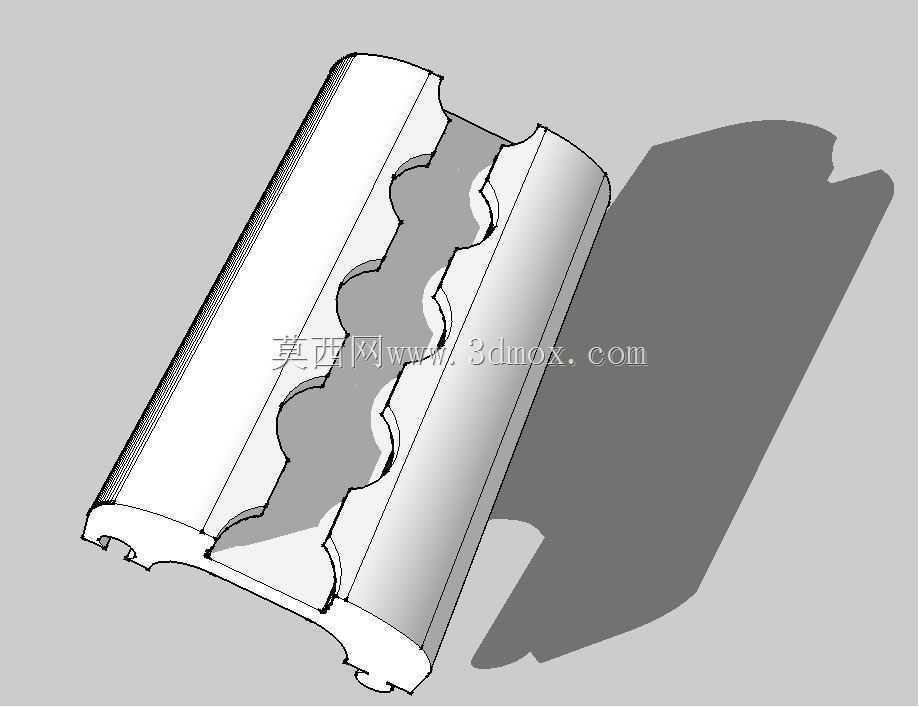

　　这套夹持组件最初面向航天载人舱内扶手系统的配套需求开发，核心解决舱内狭小空间内扶手的快速装夹、位置调整与冗余受力问题，后续也可拓展应用到特种作业平台、高空作业防护栏、洁净室辅助扶手等需要快速调整夹持位置的场景。不同于常规需要螺栓锁紧、卡扣配合的夹持结构，这套组件采用对称分体式设计，单组结构由两个完全一致的夹体配对使用，安装时无需额外的紧固件、销轴等附属零件，仅靠两个夹体自身的型面配合即可完成锁紧，大幅降低了零散零件丢失的风险，也减少了装配环节的工具依赖。从结构受力逻辑来看，夹体的内侧弧面完全匹配扶手圆管的外径曲率，接触区域做了连续的贴合面设计，而非局部点接触，当受到垂直于扶手方向的载荷时，两个夹体的楔形配合面会产生相互挤压力，

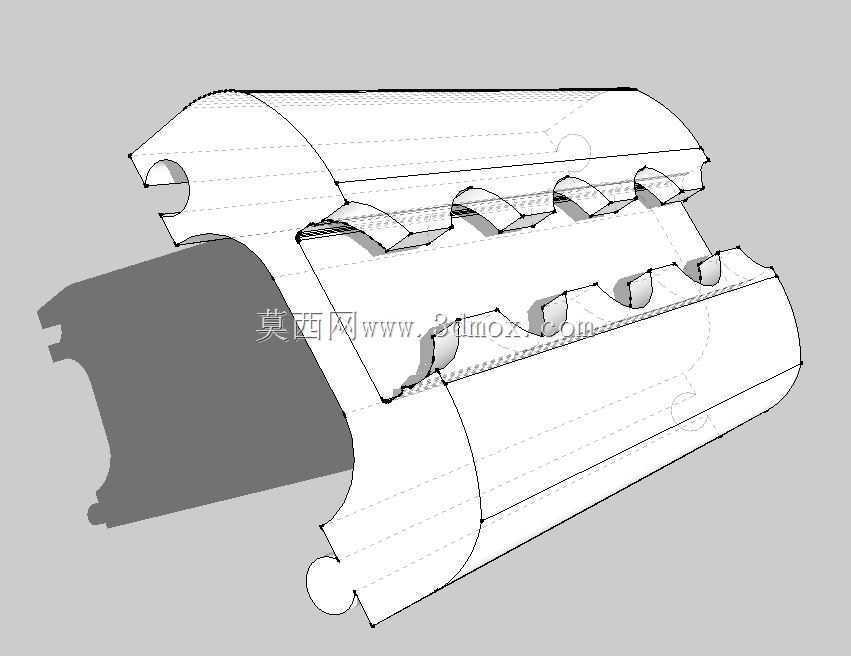

　　载荷越大夹持力越强，不会出现常规卡扣结构受冲击脱开的问题。夹体外侧的防滑型面做了内凹的指槽设计，戴厚质防护手套操作时也能获得足够的摩擦力，调整位置时只需将两个夹体沿扶手轴向相对滑动，即可解除锁紧状态，移动到目标位置后松开，靠夹体自身的预紧力即可重新锁止，整个调整过程无需额外操作步骤，单手即可完成。设计阶段特意控制了单组夹体的组合打印尺寸，确保常规桌面级增材制造设备的成型舱可以一次打印两个配对夹体，不需要拆分打印后再拼接，减少了打印后的后处理工作量。夹体的壁厚做了等强度优化，受力集中的楔形配合区域壁厚做了渐进加厚处理，非受力区域做了局部挖空减重，在保证结构强度满足150kg垂直载荷要求的前提下，尽可能降低零件自身重量，

　　这一点对于航天应用场景的重量控制要求尤为重要。安装边界方面，这套夹体适配的扶手圆管外径公差带控制在±0.2mm范围内，夹体自身的最大外轮廓尺寸不会超出扶手外侧35mm，不会在狭窄的通行空间内形成突出的磕碰风险，夹体的两端做了大圆角过渡处理，没有尖锐棱角，避免人员移动时剐蹭宇航服或者作业防护服。考虑到长期使用的维护需求，这套结构没有设计易损的活动部件，不存在弹簧疲劳、销轴磨损等常规夹持结构的常见失效点，长期使用后如果出现配合面磨损导致夹持力下降，仅需要更换磨损的单个夹体即可，不需要整组更换，也不需要更换配套的扶手杆件，大幅降低了全生命周期的维护成本。夹体两侧的界面位置做了通用的安装孔位预留，可以根据实际使用需求加装辅助挂钩、

　　设备固定座、线束卡扣等附属配件，不需要在扶手杆件上额外打孔，不会破坏扶手本身的结构强度。在特种作业场景应用时，这套夹体还可以根据使用环境的要求更换不同的制作材料，比如在腐蚀环境下使用可以选用尼龙类工程塑料制作，在需要更高强度的场景下可以选用金属材料通过机加工或者金属3D打印制作，结构本身的配合逻辑不需要做任何调整即可适配不同材料的加工工艺。不同于常规的抱箍类夹持结构需要拧动螺栓调整松紧，这套夹体的滑动锁紧逻辑完全规避了螺纹松动的风险，在存在持续振动的使用场景下，也不会因为振动导致夹持位置偏移，不需要定期检查锁紧状态，降低了日常巡检的工作量。设计过程中针对夹体的滑动行程做了精准控制，两个夹体的相对滑动距离控制在12mm即可完成锁紧与解锁的状态切换，调整位置时不需要将夹体从扶手上完全取下，避免了零件脱落掉落的风险，这一点在高空作业、航天舱外作业等零件掉落会引发严重安全事故的场景下尤为关键。夹体的配合面做了微小的倒锥设计，解锁时只需要施加很小的轴向力即可推动夹体滑动，锁紧后在径向载荷作用下会自动越锁越紧，不会出现自行滑动移位的问题。
