空气涡轮叶片结构设计三维数模

　　空气涡轮叶片作为气动能量转换的核心承载部件，广泛应用在小型空气动力透平、压缩空气驱动的应急动力单元、工业气动辅机的能量回收段，在部分需要高速小功率输出的工况下，这类叶片也会作为核心做功元件承担气流动能到旋转机械能的转换职责。从实际工程应用来看，这类半开式带安装边的涡轮叶片结构，适配的是小流量、中等压比的压缩空气输入场景，常见于工厂压缩空气管网的余压回收装置、便携式气动动力头、小型涡轮制冷设备的核心做功段，相比闭式叶轮结构，这类带分体安装边的叶片组件加工难度更低，后期维护更换单叶片的成本也更小，适合在非极端高温的常温压缩空气工况下长期运行。

　　从结构设计思路来看，这个叶片组件采用了半包围式的流道壳体与叶片集成的设计逻辑，没有采用传统轮盘+单片叶片装配的结构，而是将叶身与外侧的导流护圈做成一体化结构，同时在护圈的周向位置预留了多个带安装孔的凸耳，这些凸耳的位置是经过安装边界校核的：周向分布的安装耳片分别对应涡轮壳体上的定位螺柱位置，安装时不需要额外设计定位夹具，只需要将耳片的孔位对准壳体上的预装螺柱，推入后用紧固件锁紧即可完成固定，安装耳片上的通孔尺寸适配常规的M4/M5内六角圆柱头螺钉，孔边预留了足够的螺钉头沉台空间，不会出现螺钉头突出流道表面干扰气流的问题。

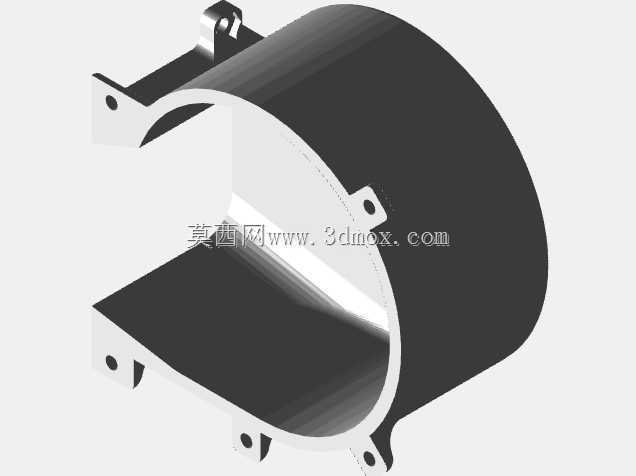

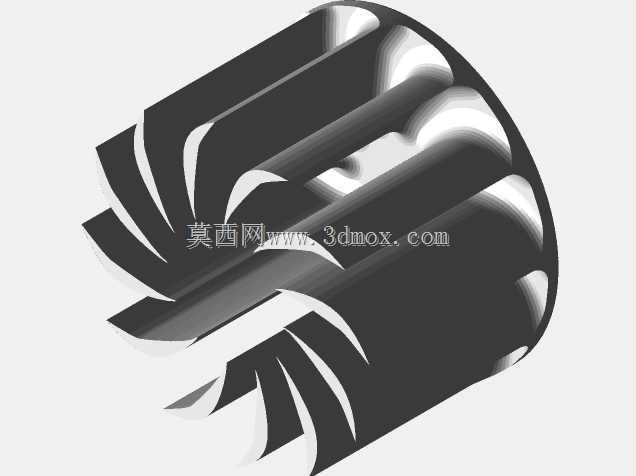

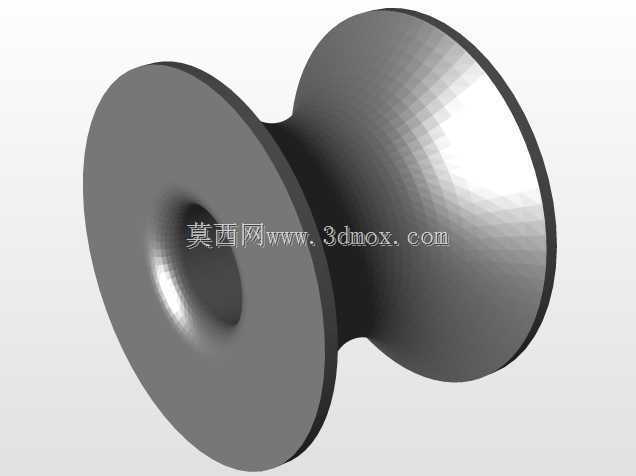

　　叶片的叶型采用了等截面直叶型设计，没有采用复杂的扭叶型，这是因为适配的工况是小尺寸涡轮，气流在流道内的径向流动跨度小，等截面叶型已经可以满足能量转换效率要求，同时大幅降低了加工时的铣削难度，不管是采用金属3D打印还是五轴铣削加工，都可以在较短的加工周期内完成成品制造。叶身与外侧护圈的连接处做了R2的圆角过渡，避免直角连接处出现应力集中，在涡轮高速旋转时，这个过渡圆角可以有效降低叶根位置的交变应力幅值，延长部件的疲劳寿命，毕竟空气涡轮在启停过程中会经历转速从0到额定转速的快速爬升，叶根位置如果存在应力集中点，很容易在多次启停后出现疲劳裂纹。

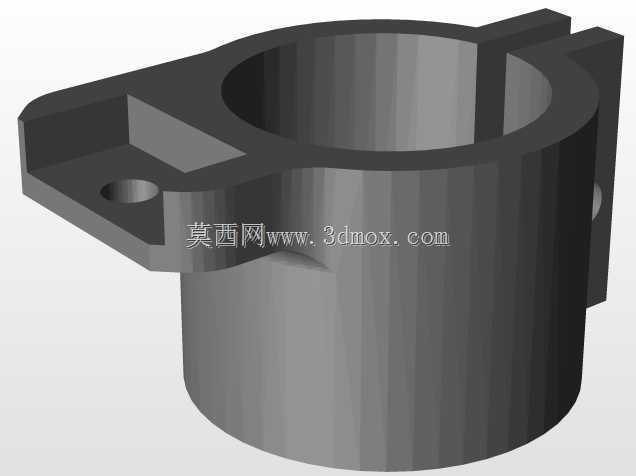

　　从安装边界来看，整个叶片组件的外径适配通径120mm的涡轮壳体，轴向宽度为85mm，安装耳片的突出高度为12mm，安装后整个叶片组件与涡轮壳体的内壁间隙控制在0.3mm-0.5mm之间，这个间隙值是经过气动损失校核的：间隙过小会导致组件受热膨胀后与壳体内壁出现刮蹭，间隙过大会导致叶片顶端的气流泄漏量增大，降低涡轮的整体做功效率。流道的进出口位置做了15度的导向倒角，进气侧的倒角可以引导来流平顺进入叶轮流道，减少进气冲击损失，排气侧的倒角可以避免气流在流出叶道时出现突然扩压产生的涡流噪声。

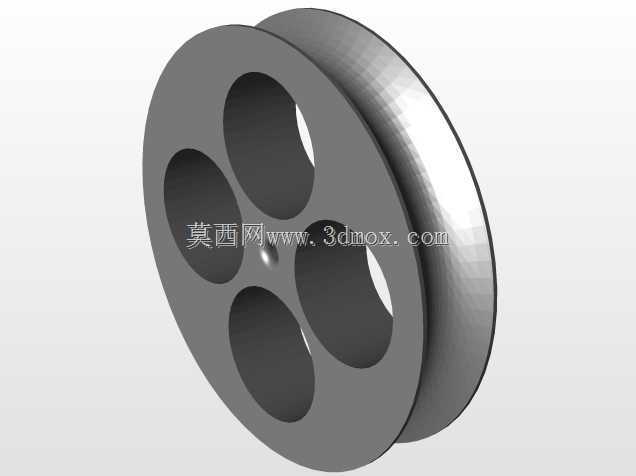

　　在实际功能特性上，这个叶片组件的额定工作转速为12000rpm，适配的压缩空气输入压力为0.3MPa-0.6MPa，在额定工况下可以输出1.2kW左右的轴功率，足够驱动小型发电机、高速油泵或者风机类负载。叶片的表面粗糙度要求达到Ra1.6，降低气流与叶身表面的摩擦阻力，叶身的型线公差控制在±0.1mm以内，保证每一个叶道的通流面积一致，避免因为叶型加工误差导致涡轮运转时出现动不平衡量过大的问题。组件做了动平衡校核，剩余不平衡量控制在G2.5等级以内，确保高速运转时不会出现过大的振动传递到轴承部位，延长整套涡轮设备的轴承使用寿命。

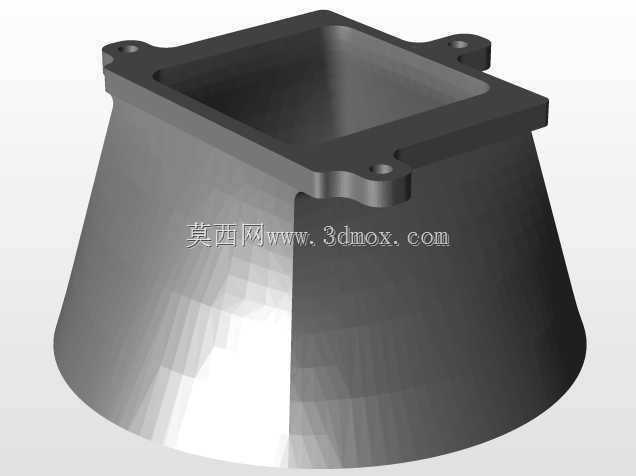

　　设计过程中还考虑了后期维护的便利性，整个组件没有采用焊接结构，所有安装位置都是可拆卸的螺钉连接，当某一片叶身出现异物击打损伤时，不需要更换整个涡轮转子，只需要拆下对应的紧固件更换受损的叶片段即可，大幅降低了现场运维的成本。同时安装耳片的位置做了加厚处理，厚度比护圈本体厚3mm，避免在安装锁紧时因为螺钉拧紧力过大导致耳片出现断裂，耳片与护圈本体的连接处同样做了过渡圆角，分散安装时的局部应力。在流道的内侧，叶身的根部位置没有多余的凸台或者凹槽，整个流道内壁光滑过渡，减少气流中的杂质在流道内沉积的可能，即使是在含有少量水汽或者微小杂质的压缩空气工况下，也不容易出现积垢导致动平衡失效的问题。
