螺旋弧形梯段结构工业设计方案

项目分类:通用机械零部件 发布时间:2024-09-09 ID:770243
  • 螺旋弧形梯段结构工业设计方案

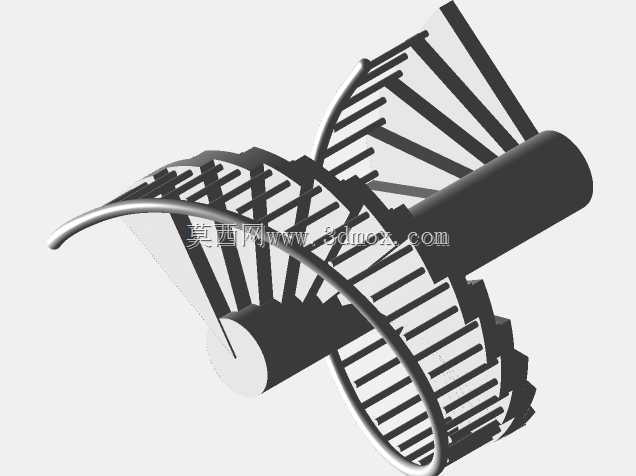

  该螺旋梯结构的设计初衷,是解决狭小竖向空间内的人员通行需求,常见于工业设备检修平台、小型仓储夹层、特种装备内部通行通道这类对占地尺寸有严格限制的场景——常规直跑梯需要预留至少两倍梯长的水平投影空间,而这类螺旋结构的水平投影仅为一个圆形区域,能在不足两平米的占地范围内完成数米高差的竖向连通,在空间利用率上有不可替代的优势。

  从结构逻辑上看,整个梯段以中心贯穿的实心轴作为核心承重载体,所有踏步构件均沿中心轴的圆周方向螺旋排布,每一级踏步的内端与中心轴做刚性连接,外端通过连续的弧形边梁串联成整体,避免单块踏步受载后出现偏转或形变。踏步表面做了等间距的防滑格栅设计,不是实心平板结构,一方面可以降低整体自重,减少中心轴的承重负载,另一方面格栅间隙可以漏除踏步表面积攒的油污、积水、工业碎屑,避免人员通行时打滑,适配工业场景下的复杂使用环境。

  设计过程中首先要确定的是安装边界参数:中心轴的直径根据整体梯段的承重等级选定,常规单人通行的检修梯中心轴直径不小于100mm,保证轴向承重时不会出现挠曲变形;梯段的整体外直径控制在1.4m到1.8m区间,这个尺寸下踏步的外端宽度能达到220mm以上,满足人员单脚平稳站立的尺寸要求,内端靠近中心轴的位置踏步宽度收窄,但因为通行时人员脚部自然偏向梯段外侧,不会踩到内端过窄区域,不会影响正常通行体验。踏步的升距控制在180mm到200mm之间,和常规民用楼梯的踏步高度接近,避免通行时抬脚幅度过大造成疲劳,螺旋升角经过反复校核,保证整段梯的坡度均匀,不会出现局部梯段过陡或过缓的情况。

  两侧的弧形边梁除了串联踏步的作用外,同时承担护栏安装基座的功能,边梁上预留的安装孔位可以直接插接护栏立杆,不需要额外在踏步上钻孔破坏结构强度,安装时只需要将中心轴的上下两端分别与上下层平台的预埋基座做法兰连接,找正水平度与垂直度后即可固定,不需要额外做复杂的现场焊接,适配模块化快速装配的需求。

  结构受力层面,整个梯段的荷载传递路径非常清晰:人员通行时的竖向荷载首先作用在踏步格栅上,通过踏步内端传递到中心轴,同时部分荷载通过外端的弧形边梁分散到相邻踏步,最终所有荷载通过中心轴上下端的连接点传递到上下层建筑结构上,这种受力模式下,梯段不需要额外设置侧向支撑,哪怕是悬空安装也能保证结构稳定性。格栅式踏步的镂空率控制在60%左右,既保证了漏污排水的效果,也不会因为镂空过大导致脚部卡滞,格栅条的厚度经过承重校核,在1.5kN的集中荷载下形变量不超过1mm,满足工业检修场景的承重要求。

  实际应用中,这类螺旋梯结构还可以根据安装场景调整旋转方向,顺时针或逆时针排布踏步都可以通过调整建模参数快速生成,中心轴的长度也可以根据实际高差做适配,不需要重新设计整个梯段的结构逻辑。和传统的焊接式钢梯相比,这种参数化设计的螺旋梯所有构件都可以拆分加工,踏步、边梁、中心轴都可以通过型材切割、折弯完成加工,不需要复杂的模具,加工成本更低,装配时所有连接点都做了标准化设计,现场安装不需要专业的焊接工人,通过螺栓连接即可完成组装,后期维护时如果单块踏步出现磨损或变形,只需要单独更换对应踏步即可,不需要拆解整个梯段,维护成本大幅降低。

  在建模过程中,需要重点校核踏步与中心轴的连接位强度,每一块踏步与中心轴的接触位置都做了加强筋处理,避免长期受载后连接位出现焊缝开裂或结构断裂;弧形边梁的曲率和踏步的螺旋轨迹完全拟合,保证安装时每一块踏步的外端都能和边梁紧密贴合,不会出现安装间隙导致的结构松动。整个结构没有多余的装饰性构件,所有几何特征都服务于结构强度与使用功能,没有冗余设计,在保证通行安全的前提下最大限度控制了整体重量,哪怕是在高空设备平台上安装,也不会给主体结构带来过大的额外负载。
