低成本可回收DIY微型火箭结构设计

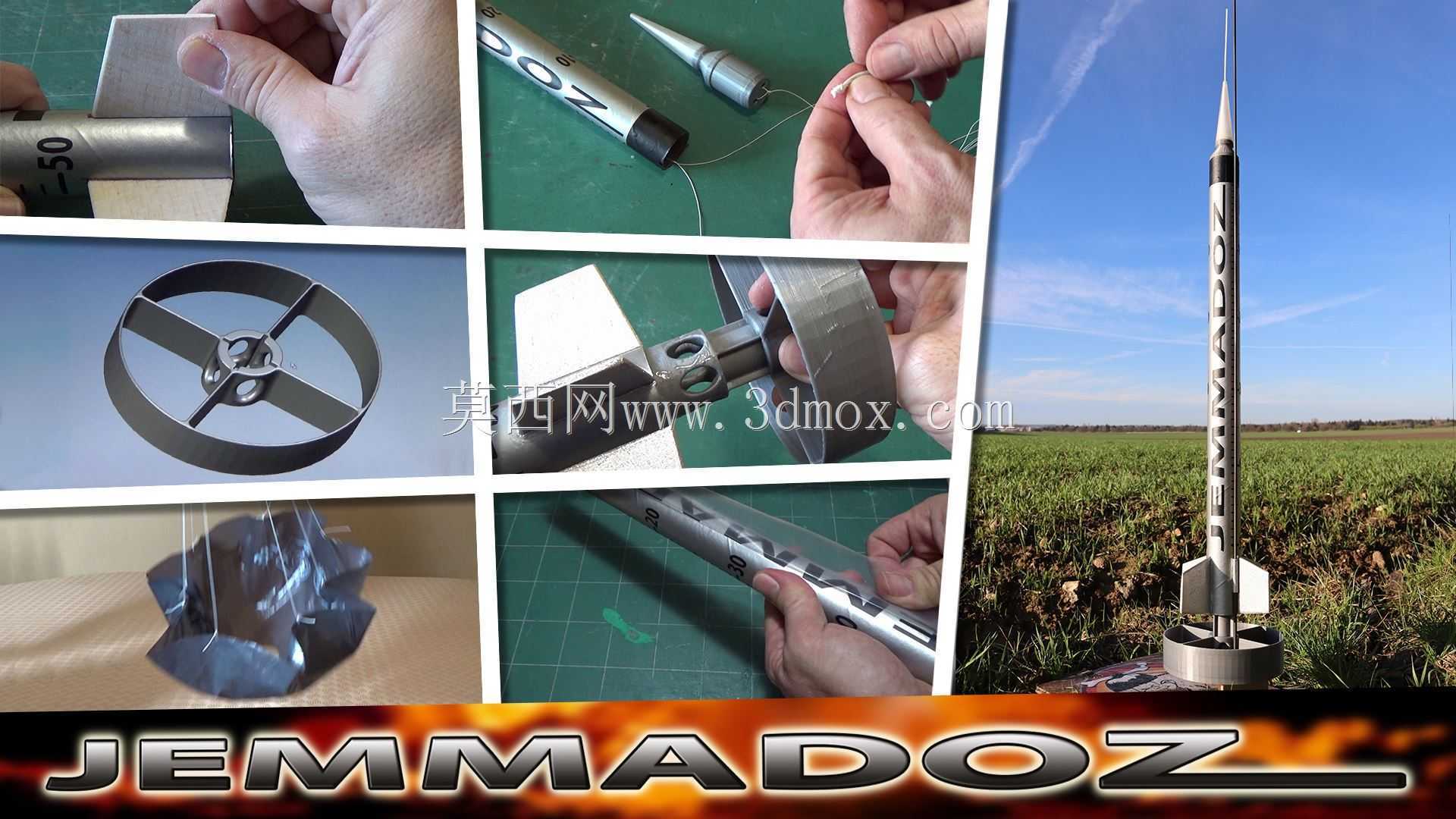

　　这款微型火箭的设计核心围绕低成本可回收的业余航天实验场景展开，适配个人爱好者、中小学科创实践、小型航模赛事的发射需求，整体结构完全依托日常易得的纸板管、巴杉木板、塑料袋搭配少量3D打印承力部件搭建，无需依赖专业工业级加工设备即可完成全流程制作，在控制物料成本的同时，完整覆盖了探空类小型火箭的核心功能模块。从功能特性来看，箭体主承力段采用卷制纸板管作为主体结构，这类材料本身具备足够的轴向抗压强度，能够承受发射阶段发动机的瞬时推力冲击，同时重量远低于同尺寸金属管材，能够有效降低整体起飞重量，提升动力利用效率；箭体头部的整流罩采用旋压成型的轻质金属端头搭配纸质锥段，能够在飞行过程中有效降低空气阻力，减少跨亚音速飞行阶段的紊流干扰，

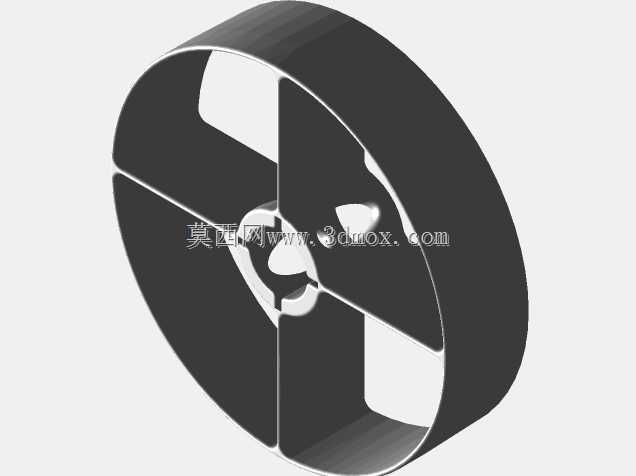

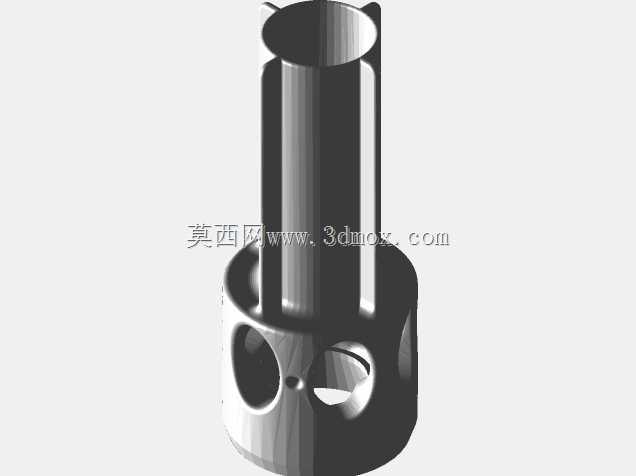

　　保证飞行轨迹的稳定性。尾翼部分采用巴杉木板切割成型后通过3D打印的定位卡座与箭体连接，卡座上预留了精准的定位卡槽，能够保证四片尾翼的安装角度完全一致，安装时无需额外制作定位工装，仅需通过快干胶即可完成固定，尾翼的翼型采用对称低速翼型，在0.2马赫以下的飞行速度区间能够提供足够的稳定力矩，避免箭体飞行过程中出现滚转、偏航失稳的问题。动力段的安装舱位专门适配商用粉末燃料发动机Klima D9-5，舱段内部预留了发动机挡圈与定位凸台，能够保证发动机与箭体的同轴度误差控制在0.5mm以内，避免推力偏心导致的发射轨迹偏移；发动机尾部设置了阻燃隔热层，采用回收的铝箔塑料袋复合压制而成，能够隔绝发动机工作时的高温尾焰，避免纸质箭体被灼烧损毁，

　　同时挡焰结构不会额外增加过多重量。回收段采用塑料袋改制的柔性降落伞，伞仓设置在整流罩与主箭体的连接位置，通过延时火药装置在火箭到达弹道顶点后触发整流罩分离，拉出降落伞完成减速回收，伞绳采用高强度尼龙线，连接点分布在箭体上部的3D打印承力环上，能够避免开伞瞬间的冲击力撕裂纸质箭体，保证回收后的箭体可以重复装填发动机再次发射。从安装边界来看，整箭的外径完全匹配常用纸板管的标准管径，所有3D打印部件均采用无支撑打印结构设计，打印时无需添加额外支撑结构，普通桌面级FDM3D打印机即可完成所有定制部件的制作，打印件的安装公差控制在0.2mm以内，与纸板管、木质尾翼的配合无需额外打磨修配即可完成组装；

　　整箭总长度控制在常规业余火箭发射架的适配尺寸范围内，发射时无需定制专用发射导轨，采用通用的杆式发射架即可完成发射作业，发射导轨的适配直径与箭体导向块的尺寸完全匹配，能够保证发射出架阶段的初始姿态稳定。设计过程中针对各部件的受力情况做了针对性的优化：箭体的连接位置均采用纸质衬圈做局部加强，避免胶接位置出现应力集中导致的结构断裂；尾翼与卡座的连接位置预留了胶接溢胶槽，能够提升粘接强度，在大加速度发射阶段不会出现尾翼脱落的问题；头锥与伞仓的连接采用可分离的卡扣结构，既能够保证飞行阶段的连接可靠性，又能在回收触发时顺利分离，不会出现卡滞导致降落伞无法弹出的故障。整体结构的可维护性较强，每次发射回收后仅需检查尾翼是否变形、箭体是否有灼烧破损，更换新的发动机与延时点火装置即可再次执行发射任务，所有替换部件均为日常易得材料，无需采购专用配件，大幅降低了业余航天实验的参与门槛，同时结构设计完全符合小型业余火箭的安全规范，发动机的安装位置做了防呆设计，不会出现发动机装反、推力方向错误的安全隐患。
