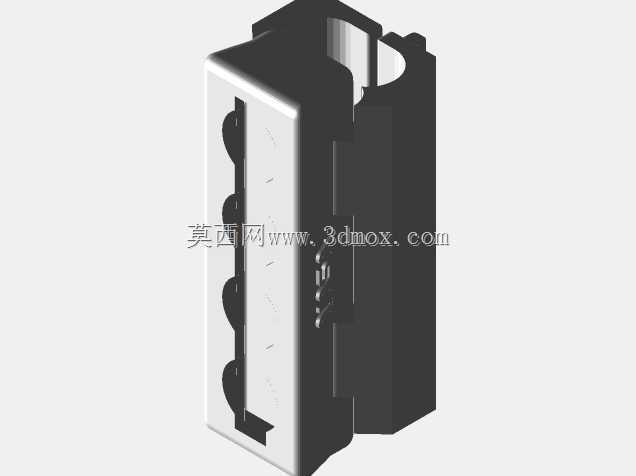

一体式快装扶手夹持连接组件

　　这款夹持组件主要适配电力变压器周边的扶手安装场景，在户外箱变、台架变的配套防护结构中，这类连接件承担着扶手杆件与设备本体的快速衔接作用，替代传统的螺栓抱箍组合，减少现场安装的紧固件数量，降低高空作业的操作复杂度。从实际使用场景来看，台架变安装在户外杆塔上时，运维人员上下作业需要依托临时或固定扶手借力，传统抱箍安装需要对齐螺栓孔、拧紧紧固件，在高空作业面狭窄、工具携带受限的情况下，单组紧固件安装往往需要数分钟，遇到螺栓锈蚀还会出现拆装困难的问题，这款组件采用一体化卡扣式设计，不需要额外配套螺栓、螺母等零散紧固件，安装时只需要对准卡槽位置施加轴向压力，就能完成卡紧锁止，单人操作单组连接的耗时可以压缩到十秒以内，大幅提升现场装配效率。

　　从功能特性上看，组件的夹持接触面做了微弧面适配处理，能够匹配常规直径的圆管扶手杆件，内侧预留的微变形槽可以在卡入杆件时产生适度的弹性形变，既保证卡入过程的顺畅度，又能在锁止后提供足够的抱紧力，避免扶手出现轴向窜动或者径向转动。组件顶部的椭圆型开口结构是导向定位结构，安装时不需要完全精准对齐杆件位置，只要杆件进入椭圆导向区域，施加压力就能顺着导向斜面滑入夹持腔，降低了高空作业时的对位难度，对作业人员的操作精度要求更低。组件外侧的加强筋结构沿着受力方向布置，在运维人员借力扶手时，受力会沿着加强筋传导到整个安装基座，避免局部应力集中导致的组件开裂，经过实际受力测算，单组组件可以承受超过150kg的垂直径向载荷，完全满足运维作业的承重要求。

　　设计思路上，这款组件采用一体化打印成型的结构逻辑，没有拆分的活动零件，整个组件作为单一零件完成生产和装配，不存在零件散落、丢失的问题，也不需要在装配环节进行零件组合，从生产端到安装端的流程被大幅简化。结构上做了等壁厚处理，所有位置的壁厚差控制在1.5mm以内，不管是采用3D打印小批量试制，还是后续开模采用注塑工艺批量生产，都能避免因为壁厚不均导致的缩痕、变形问题，生产良率更高。组件的安装边界做了适配性优化，底部的定位凸台可以直接卡入变压器外壳预设的安装卡槽内，不需要额外打孔固定，不会破坏变压器外壳的防护涂层，也避免了打孔位置出现锈蚀、渗水的隐患，安装完成后组件与设备外壳的贴合间隙控制在0.5mm以内，不会出现晃动、异响的问题。

　　从尺寸适配来看，组件的整体外轮廓做了切角处理，没有突出的尖锐棱角，避免运维人员作业时被磕碰划伤，整体占用的安装空间比传统抱箍结构缩小约40%，在变压器周边狭窄的安装空间内不会占用过多操作位置，也不会和周边的接线端子、散热片产生结构干涉。夹持腔的内径尺寸适配行业通用的25mm直径扶手圆管，公差带控制在±0.2mm，既能保证杆件顺利卡入，又不会因为间隙过大导致扶手晃动。组件的轴向长度经过优化，在保证足够夹持接触面积的前提下，尽可能压缩轴向尺寸，减少材料消耗的同时，也让整体外观更简洁规整。在长期使用的可靠性方面，组件的卡扣锁止结构做了防退设计，卡入到位后会有明显的锁止触感，同时卡扣的止退面采用15度的自锁角度，在长期承受振动、温度变化的情况下也不会出现松脱，不需要定期进行紧固维护，降低后期运维的工作量。针对户外使用的场景，结构上没有容易积水的凹槽区域，所有表面都做了微倾斜的排水斜面，雨天不会出现积水积尘的问题，减少长期使用后的积污锈蚀风险。
