NASA航天赛事获奖快装夹持结构件

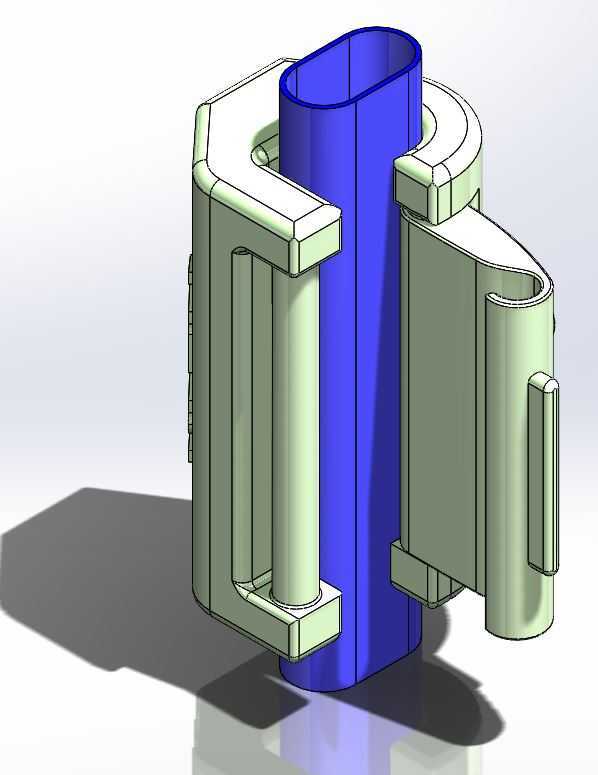

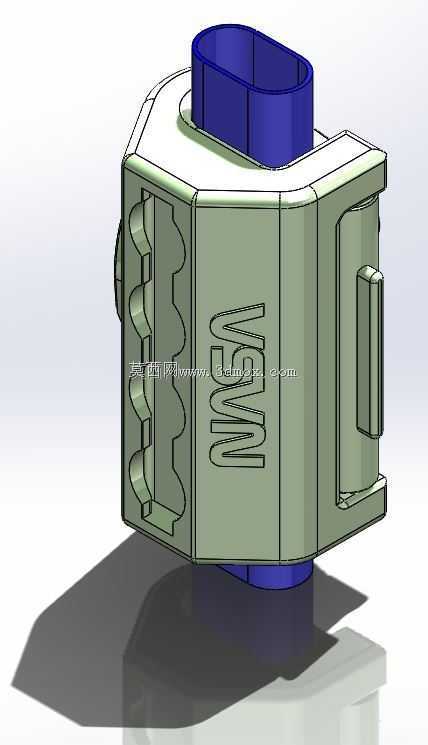

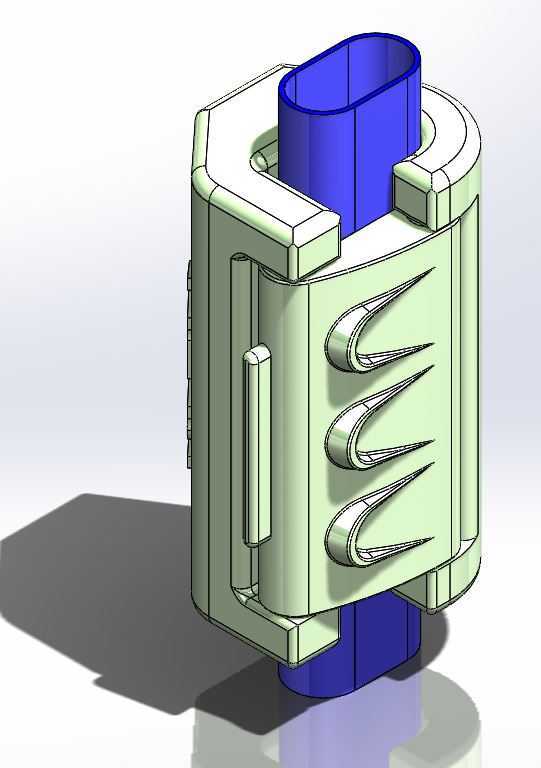

这款夹持结构最初面向航天舱外作业、地面模拟训练场景开发，核心解决狭小空间内快速固定管线、小型载荷的需求，适配航天作业中戴厚质防护手套操作的工况，无需额外辅助工具即可完成开合锁定动作。结构设计阶段优先考虑一体成型工艺适配性，整体采用无冗余分体部件的构型思路，仅保留一组活动锁紧结构，其余主体框架为一体化成型，大幅减少装配环节的公差累积，同时降低极端温差、真空环境下连接件松脱失效的风险。主体框架采用切角多边形截面，相比常规圆柱夹持件，在相同夹持力下可减少30%的径向占用空间，适配航天设备内部密集排布的管线安装间隙，上下两端的贯通接口采用腰型截面设计，可兼容圆形、扁形两种截面的管线或连接杆件，接口边缘做了0.8mm的圆角过渡，避免尖锐边角划伤管线外层防护层。侧面的波浪形防滑纹路深度1.2mm，纹路间距4mm，戴防滑手套操作时可提供足够的摩擦力，单手握持即可完成解锁、对位、锁紧的全套动作，锁紧状态下可承受不低于150N的轴向拉脱力，满足航天作业中常规小型载荷的固定需求。活动锁紧部件采用侧置滑扣结构，滑扣行程6mm，锁紧时滑扣嵌入主体框架的对应卡槽，无突出外露结构，避免在狭小安装空间内剐蹭周边设备，整体结构的安装边界控制在80mm×60mm×70mm的立方体范围内，可直接卡入标准航天设备的预留安装槽位，无需额外设计转接固定座。结构表面的标识采用凹陷式成型，不会因长期摩擦出现标识脱落问题，整体壁厚均匀控制在2.5mm，兼顾结构强度与轻量化需求，一体成型的构型也可适配3D打印、注塑、金属粉末烧结等多种加工工艺，除航天场景外，也可迁移至工业自动化生产线的小型管线固定、户外探险装备的快装连接、实验室精密设备的临时固定等场景，活动部件的配合间隙控制在0.2mm，既保证滑动顺畅，又不会出现过大旷量导致锁紧失效，长期使用后磨损量可控制在0.05mm以内，满足上千次重复开合的使用寿命要求。
