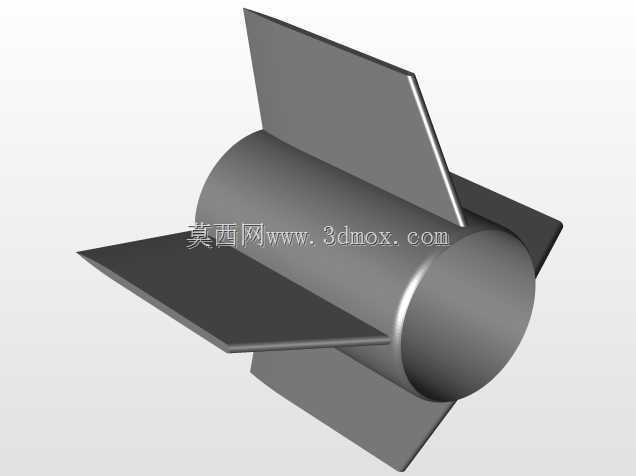

带翼片圆柱结构尾翼稳定组件设计

　　用于衔接前部的功能段结构，筒体的内壁加工精度需要满足同轴度要求，保证与前部构件装配后整体的动平衡性能，避免高速运动时因偏心产生额外的振动载荷。翼片的设计是整个结构的核心，四片翼片采用沿筒体周向90度均匀分布的布局，每片翼片的平面均通过筒体的中心轴线，保证各个方向的气动力矩对称，翼片与筒体的连接采用根部大圆角过渡，避免应力集中，在高速气流冲击下，翼片根部承受的气动弯矩最大，圆角过渡可以有效分散应力，降低翼片在大过载情况下发生断裂的风险。翼片的展长需要结合整体的稳定力矩需求确定，展长过大会增加整体的飞行阻力，同时会增大结构的外形尺寸，不利于发射或投射装置的适配；展长过小则无法提供足够的稳定力矩，起不到姿态修正的作用，在高速运动类装备的气动稳定系统设计中，这类带径向翼片的圆柱筒体结构是核心的气动稳定承载部件，主要承担飞行或高速行进过程中的姿态修正、航向稳定作用，常见于小型火箭、靶弹、模型火箭以及部分高速气动试验件的尾部稳定段，也可作为部分管道内流体整流构件的参考结构，在风洞试验件、高速投射装置的稳定段设计中也有广泛的应用场景。从结构功能来看，该组件的核心作用是通过均匀分布的径向翼片切割流经筒体表面的气流，在筒体发生姿态偏斜时，不同翼片表面形成的气动力差会产生回正力矩，迫使筒体轴线与运动方向保持一致，避免行进过程中出现翻滚、偏航失控的问题。设计过程中首先要确定筒体的基准直径，筒体作为核心承载基体，内部需要预留足够的安装空间，

　　设计时需要结合预期的运动速度、整体质心位置反复迭代翼片的展长与弦长参数，保证稳定储备量处于合理区间。翼片的厚度选择需要兼顾结构强度与气动阻力，厚度过大会增加翼片的迎风阻力，同时增大整体结构重量，导致质心后移量超出设计范围；厚度过小则翼片的刚度不足，在高速气流冲击下会发生颤振，甚至出现翼片变形失效的问题，通常翼片从根部到梢部会采用等厚度或者轻微减薄的设计，在保证刚度的前提下尽可能降低结构重量。安装边界方面，筒体的前端需要设计定位止口，保证与前部功能段装配时的同轴度，止口的配合公差通常选用小间隙配合，既方便装配，又能保证装配后的整体同轴度，筒体的长度需要结合翼片的弦长确定，翼片的轴向位置需要布置在整体质心的后方，才能产生有效的稳定力矩，

　　若翼片位置过于靠前，反而会导致不稳定力矩的产生，加剧姿态偏斜。在实际工程应用中，这类结构的材质选择通常根据使用场景确定，一次性使用的试验件可选用轻质工程塑料通过3D打印成型，降低加工成本；需要重复使用的高速试验件则需要选用铝合金材质，通过数控铣削加工成型，保证翼片的尺寸精度与结构强度，部分高过载场景下还需要选用高强度钢材，同时对翼片表面进行抛光处理，降低气动阻力。设计过程中还需要考虑翼片的安装角，对于需要自旋稳定的结构，翼片会设计微小的安装斜角，在气流作用下带动筒体绕轴线自旋，进一步提升运动过程中的姿态稳定性；对于不需要自旋的结构，翼片则保持与筒体轴线平行，避免产生额外的旋转力矩。整个结构的外形需要保证对称性，

　　任意两个相对翼片的尺寸偏差、角度偏差都需要控制在很小的公差范围内，否则会导致气动力不对称，在运动过程中产生偏航力矩，影响稳定效果。筒体的外表面与翼片表面需要保证光滑过渡，避免出现凸起、台阶等结构，防止气流在表面产生分离，增大阻力同时影响稳定力矩的线性度。在三维建模过程中，需要重点关注翼片与筒体的相贯线处理，保证两者连接位置的曲面连续，为后续的仿真分析、数控加工提供准确的模型基础，建模时需要先绘制筒体的基础回转特征，再通过基准平面绘制翼片的截面轮廓，通过拉伸或者扫掠特征生成翼片结构，最后对连接位置进行圆角处理，同时需要验证整体结构的质心位置是否在设计范围内，若质心位置偏差过大，可通过调整筒体的壁厚、翼片的厚度进行修正，保证整体的气动稳定性能满足设计要求。
