XT60电池连接器正极止动防护结构

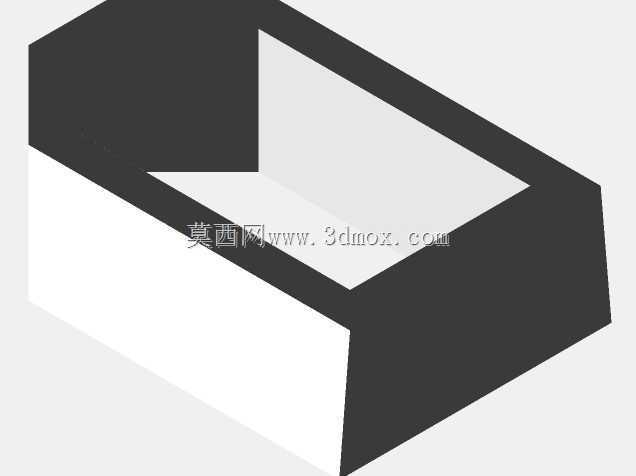

　　在航模动力、小型储能模组、便携电动设备的动力回路搭建场景里，XT60插接件是大电流动力传输的常用连接部件，实际装机使用过程中，电池端公头与设备端母座对接时，经常会因为装配施力偏差、设备舱内布局紧凑导致插接对位不准，或是长期受震动影响出现插接件移位，甚至出现电池端接头被外力推入设备舱内部、扯断内部焊线引发短路的故障，这类故障在竞速类航模、便携户外电源的使用场景中占比不低，轻则导致设备断电失控，重则引发动力锂电池短路起火，存在明确的安全隐患。这款止动防护结构就是针对该类实际使用痛点设计的配套结构件，整体采用适配XT60接头外形的包覆式构型，主体为带内凹定位腔的块状结构，内凹型腔的轮廓完全匹配XT60公头的外轮廓尺寸，

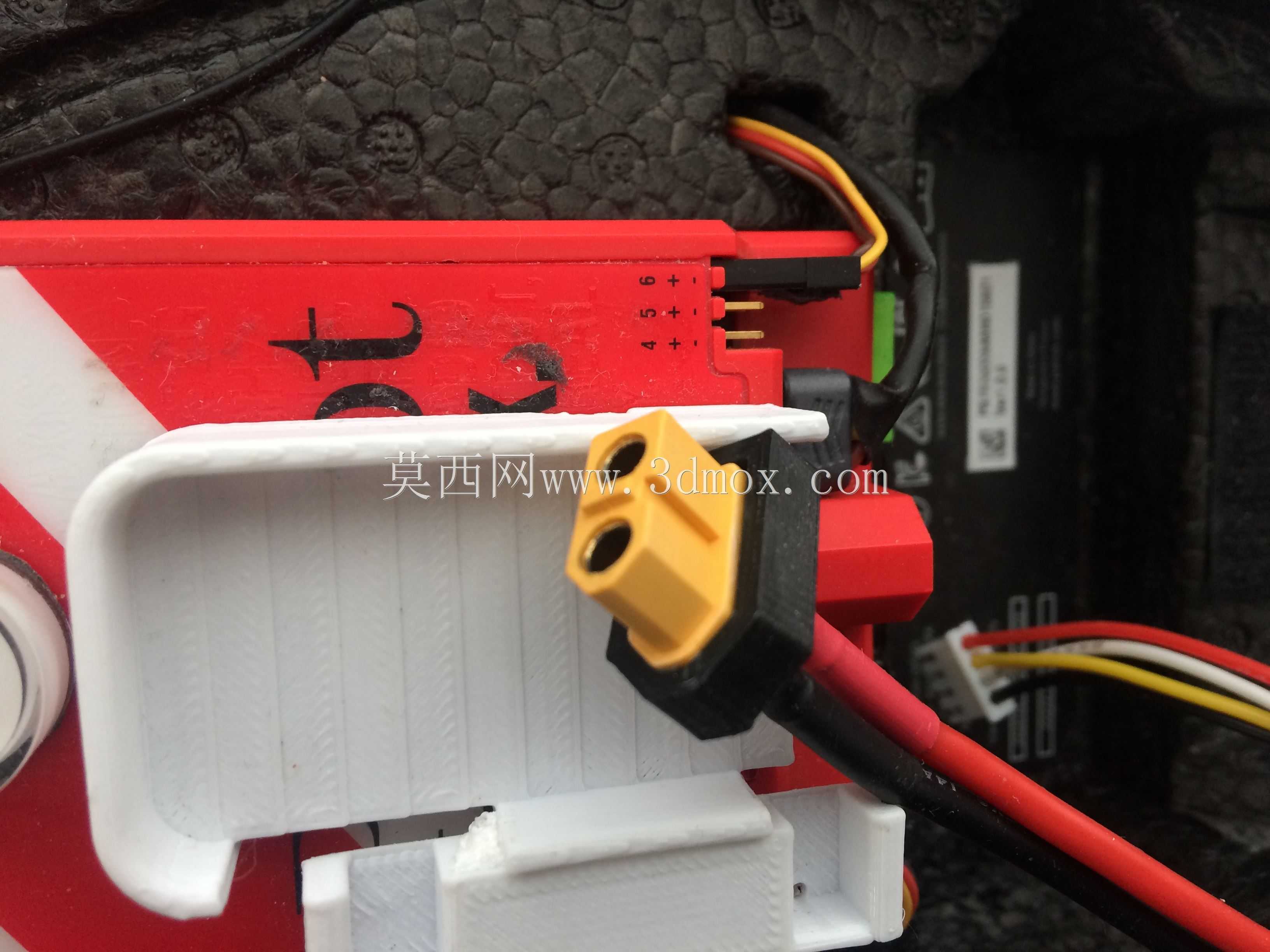

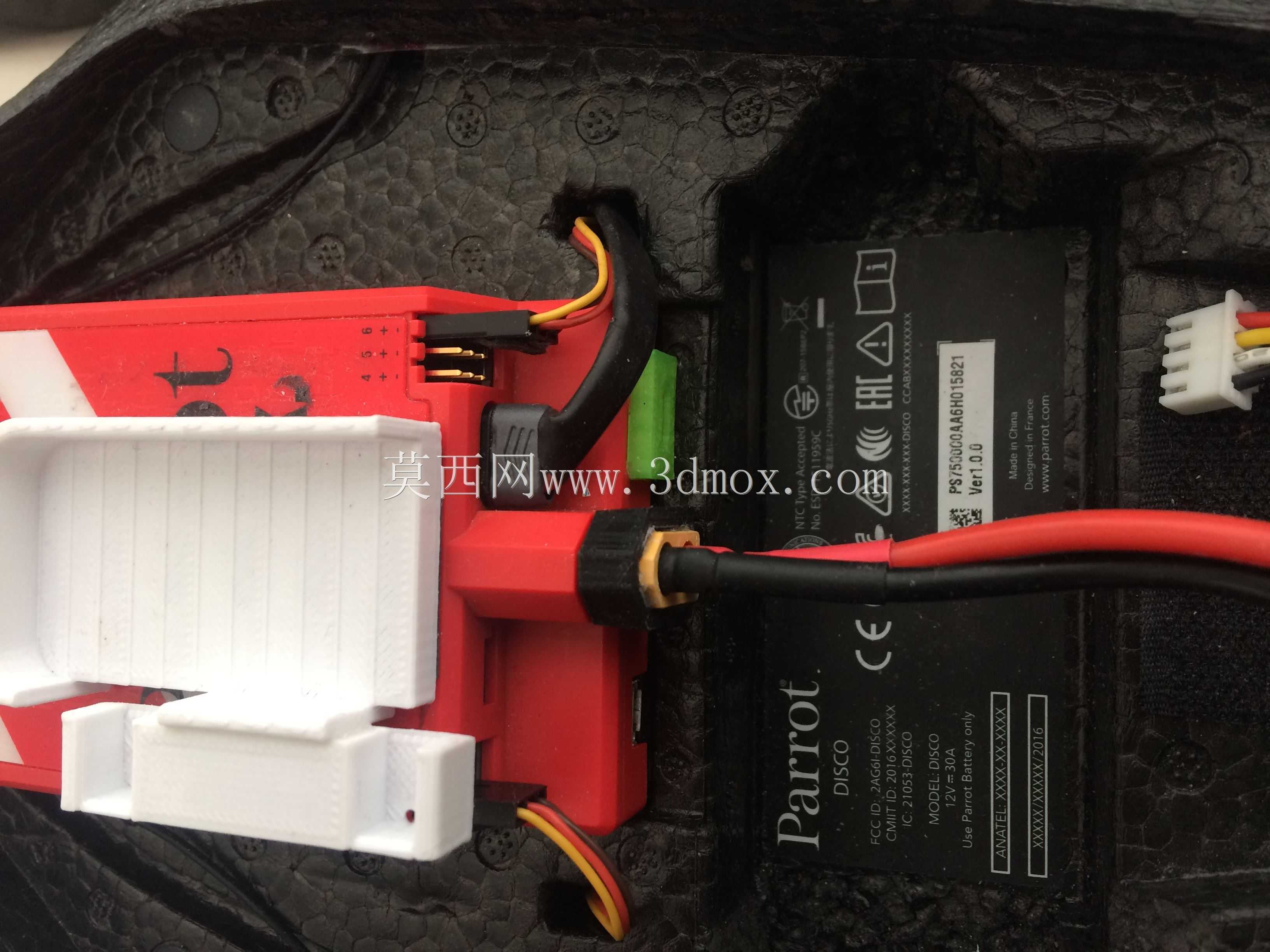

　　安装时直接粘接固定在电池端的XT60连接器外侧，不需要改动原有接头的针脚定义、焊接方式，也不会额外增加过多的装配空间占用。从结构设计逻辑来看，该止动块的核心作用是在XT60接头完成对接后，通过块状结构的端面抵接在设备端的安装面板外侧，形成物理限位，当电池受到朝向设备内部的冲击力、或是插接过程中施力过大时，止动块的端面会先接触到设备壳体的安装面，阻挡接头继续向内位移，从根本上避免卡盘式连接器被电池整体推入设备舱内部的问题。在安装边界的适配性上，该结构的壁厚控制在合理范围，不会干涉相邻的布线、热缩管包覆层，也不会影响XT60接头自带的防反插定位凸台的正常对位，安装后接头的插拔手感与未加装时基本一致，不会额外增加插拔阻力，

　　也不会因为加装结构导致接头对接不到位、接触电阻升高的问题。结构的外边缘做了小尺寸的倒角处理，避免在装配、维护过程中划伤线材绝缘层或是操作人员的手部，整体外形没有多余的突出结构，能够适配绝大多数采用XT60作为动力接口的设备安装空间，不管是3D打印自制还是批量开模生产都具备较好的工艺性，不需要复杂的脱模结构，成型后不需要额外的后处理工序即可直接使用。在实际装机验证的场景中，加装该止动块后，即使设备从1.5米高度跌落、电池端受到直接冲击，XT60接头也不会出现向内移位的情况，内部焊线的应力集中点从接头焊接处转移到止动块与设备壳体的抵接面，大幅降低了焊线脱焊、绝缘层破损的概率。针对不同使用场景的适配需求，该结构的粘接面预留了轻微的粗糙度，

　　能够适配常用的瞬间胶、结构胶的粘接要求，不需要额外设计卡扣或是螺丝固定位，进一步压缩了结构的整体体积，对于内部空间极其紧凑的小型穿越机、迷你电动工具来说，不会挤占宝贵的设备舱空间，也不会带来过多的额外重量，不会影响设备的整体配重平衡。
