Parrot Disco无人机XT60连接器防护结构

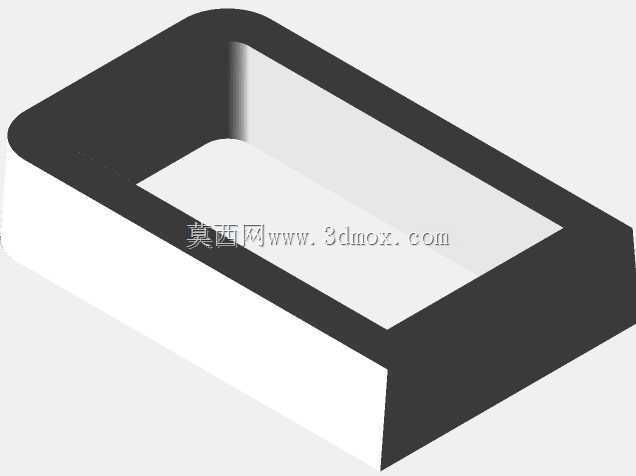

　　在消费级固定翼无人机的户外作业场景中，电池接口的可靠性直接决定飞行任务的完成率，Parrot Disco作为主打长航时测绘、航拍的固定翼机型，其动力回路采用XT60接口作为电池与机身电调的连接载体，实际外场使用中，不少飞手会遇到插拔电池时连接器受力偏移，将卡盘连接结构顶入机身卡槽内部的问题，轻则需要拆机复位接插件，重则导致卡盘断裂、动力接触不良引发空中断电风险，这款防护结构正是针对该痛点开发的配套限位零件。从结构设计逻辑来看，该零件采用框式半包络结构，整体为带圆角的矩形框体，内轮廓完全匹配XT60连接器的安装外尺寸，安装后可将连接器牢牢限制在框体内部，插拔电池时的侧向推力会被框体结构分散传递到机身安装基面，

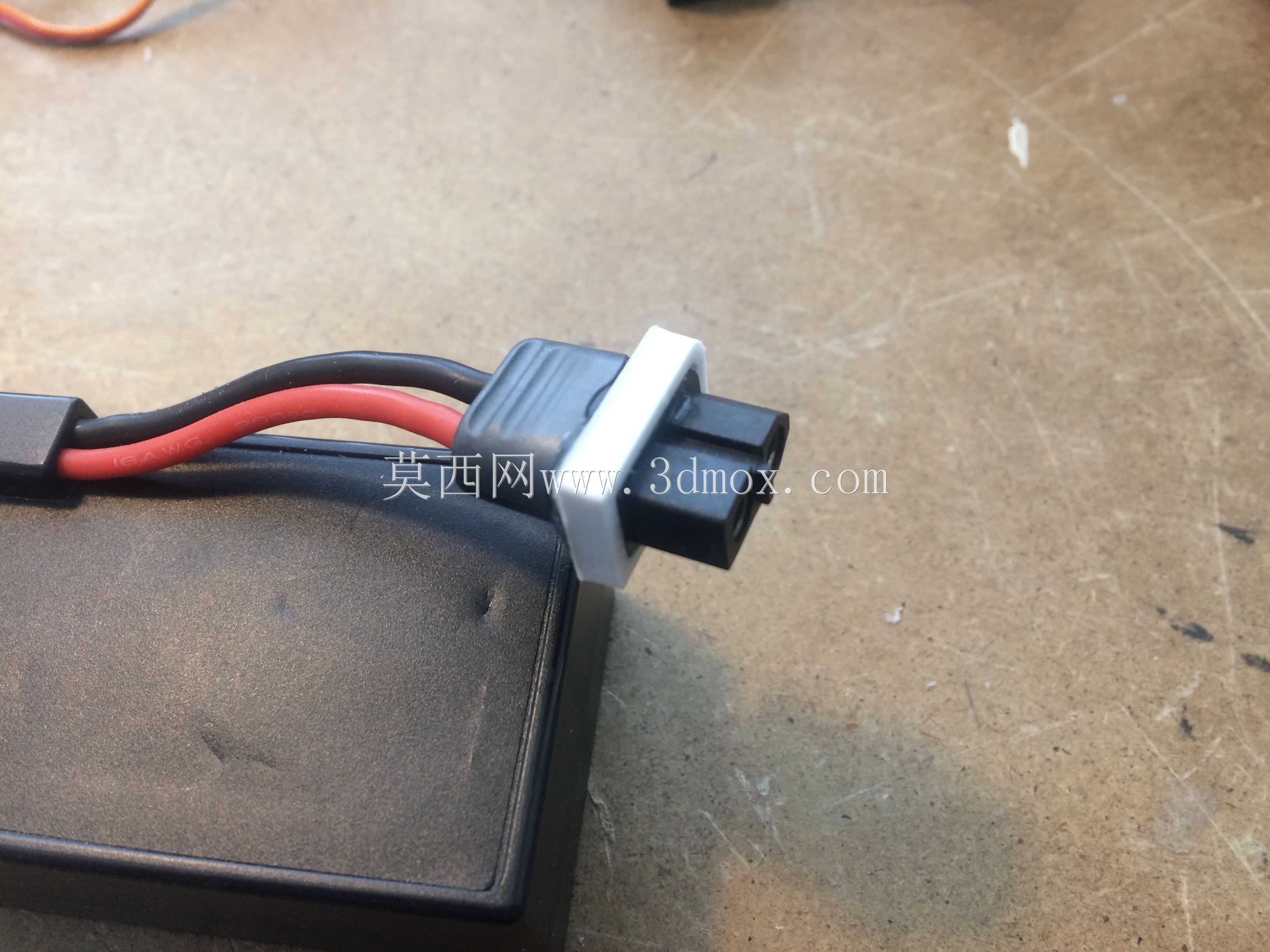

　　不会直接作用在卡盘连接部位，从根源上避免连接器移位顶推卡盘的问题。设计时特意将框体的入口端做了15度的倒角导向，外场作业即使戴着手套、光线不佳的情况下，也能快速将XT60插头对准接口插入，不会因为防护框的存在增加插拔难度；框体的壁厚控制在2.5mm，既保证了足够的结构强度，承受频繁插拔的冲击力不会开裂，又不会过多占用机身内部的安装空间，不会和周边的电调走线、GPS模块产生干涉。安装边界方面，该防护件的底部预留了0.8mm的安装基面，可通过双面胶粘接或者微型螺丝固定在原XT60接口的周边机身上，不需要对原有机身结构做切削、打孔改造，属于无损安装的配套配件；框体的内空尺寸严格匹配XT60连接器的公头外轮廓，公差控制在0.2mm以内，

　　既不会因为间隙过大导致连接器晃动，也不会因为尺寸过紧造成安装困难。实际使用场景中，除了防止连接器顶推卡盘之外，该防护结构还能起到一定的接口防尘、防外力磕碰的作用，外场转场时即使机身放在收纳包中受到挤压，XT60接口也不会因为侧向受力出现针脚弯曲、焊盘脱开的问题。结构的边角全部做了R3的圆角处理，不会划伤飞手的手部，也不会磨损电池的连接线外皮；框体的高度刚好覆盖XT60连接器的插接受力段，不会超出机身蒙皮的平面，安装后不会影响电池仓的盖板闭合，也不会和电池本体产生结构干涉。针对Parrot Disco的机身安装位，该防护件的外侧轮廓做了适配性的切边处理，和机身内部的加强筋位置完全避让，不需要调整原有机身的内部结构布局，

　　拿到零件后直接对准接口位置粘接固定即可投入使用，不需要额外的调试工序。从受力角度分析，插拔XT60连接器时的最大侧向力通常出现在插头斜向插入的瞬间，这款防护框的侧壁刚好在受力方向上做了加厚处理，可承受最大50N的侧向推力而不发生形变，完全覆盖日常使用中的受力场景，即使飞手插拔时用力角度偏差较大，也能通过框体的导向面将插头导正到正确的插接位置，避免针脚歪折损坏接插件。
