小型可调节风洞试验台架结构设计

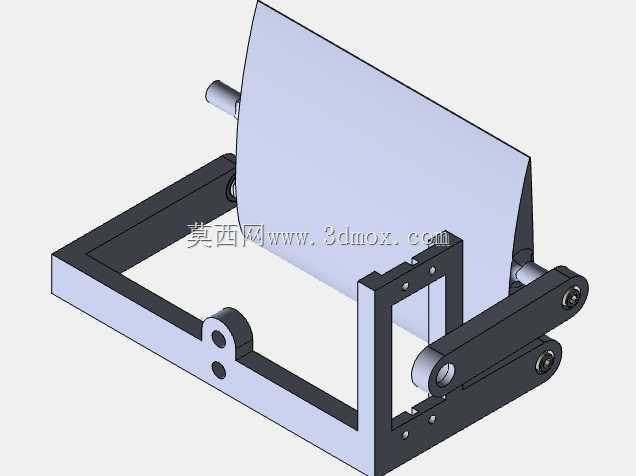

　　这套可调式风洞试验台架，主要面向小型流体力学试验场景搭建，适配高校流体实验室教学演示、小型翼型气动性能初测、低风速流场观测类的试验需求，区别于大型工业风洞的固定结构，该台架主打小空间内的灵活部署，不需要配套大型土建基础，放置在常规实验工作台面上即可完成组装调试，适合小批量试样的快速测试环节使用。从结构功能来看，台架主体采用框式承载结构，底部框架为整体式型材拼接设计，承载面做了平面度处理，保证测试段安装后不会出现倾斜偏移，避免流场入口出现角度偏差影响测试数据准确性。一侧设置的多连杆调节机构，是整个台架的核心功能部件，通过铰接点的锁紧配合，可以实现测试段迎风角度的连续调整，调整过程中不需要拆卸测试段主体，只需要松开连杆处的锁紧紧固件，

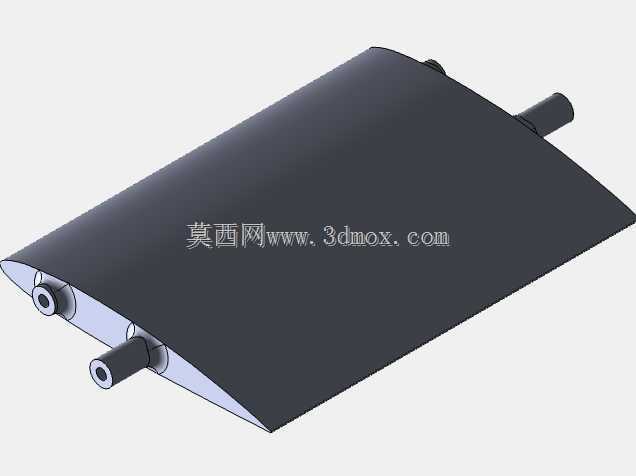

　　转动测试段到目标角度后重新锁止即可，角度调整范围覆盖常规翼型测试的常用迎角区间，能够满足不同攻角下的气动参数采集需求。测试段的安装轴采用两端支撑结构，轴与框架连接处配置了自润滑衬套，减少角度调整时的转动阻力，同时避免长期转动出现的轴孔磨损间隙，保证角度定位的重复精度。设计过程中，优先考虑了台架的拆装便捷性，所有框架连接位置均采用标准紧固件拼接，没有采用焊接类不可拆结构，方便根据不同测试段的尺寸更换适配的安装支架，当需要测试不同截面大小的试样时，只需要更换上部的安装固定件，不需要更换整个底部承载框架，大幅提升了台架的复用性。在安装边界方面，底部框架的外形尺寸适配常规实验台的台面深度，放置后不会超出工作台边缘，整体重心落在框架中心区域，

　　即使测试段调整到最大迎角位置，整体重心偏移量也控制在框架支撑面范围内，不会出现倾翻风险。安装轴的中心高度做了统一设计，预留了标准风速仪、压力传感器的安装空间，测试段下方留有足够的走线间隙，不会因为角度调整挤压测试线缆。框架侧面的连杆机构做了限位设计，调整到极限角度时会碰到机械限位块，避免角度过大导致测试段与框架发生碰撞干涉。从实际使用场景出发，这套台架除了用于基础的翼型气动测试外，还可以通过更换上部夹具，适配小型建筑模型风阻测试、低速流场可视化演示等场景，框架上预留的多组安装孔位，可以根据需求加装导流板、稳流网等附件，不需要额外在框架上钻孔加工。结构设计时对各部件的受力做了校核，底部框架的型材壁厚满足小风速下的振动抑制要求，

　　测试时不会因为气流冲击产生明显的共振抖动，保证测试数据的稳定性。连杆部位的锁紧件采用了防滑垫圈设计，锁止后不会因为气流的持续冲击出现角度滑移，长时间测试也能保持迎角参数的一致性。两端支撑的轴座位置做了同轴度公差约束，安装后测试段转动不会出现卡滞，转动过程中轴向窜动量控制在极小范围内，避免测试段与两侧框架出现摩擦。整体结构没有复杂的异形曲面，所有零部件都可以通过常规的机加工方式制作，加工难度低，后期维护更换配件也十分方便，不需要定制特殊规格的备件。
