可组装分体式火箭结构组件3D打印设计

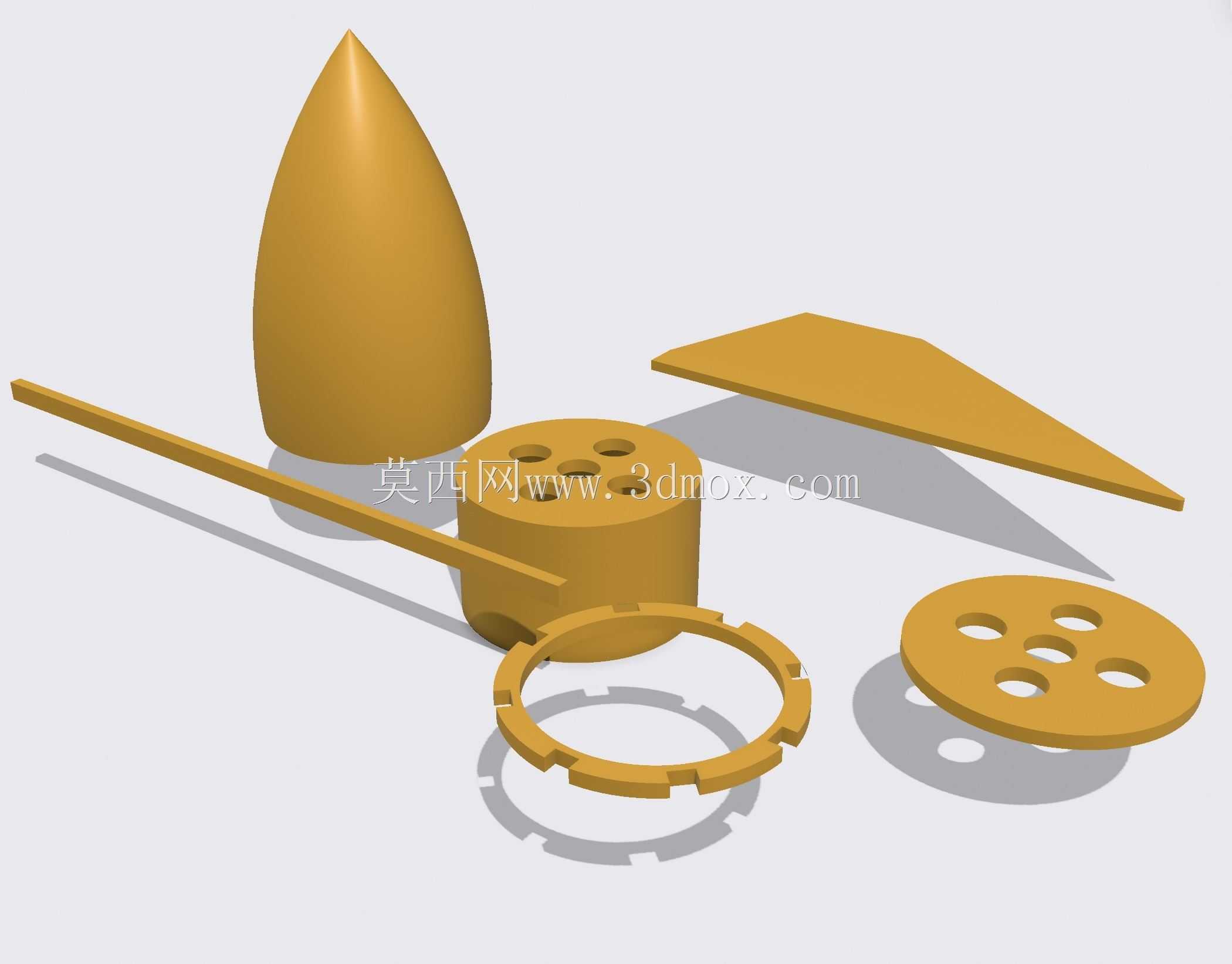

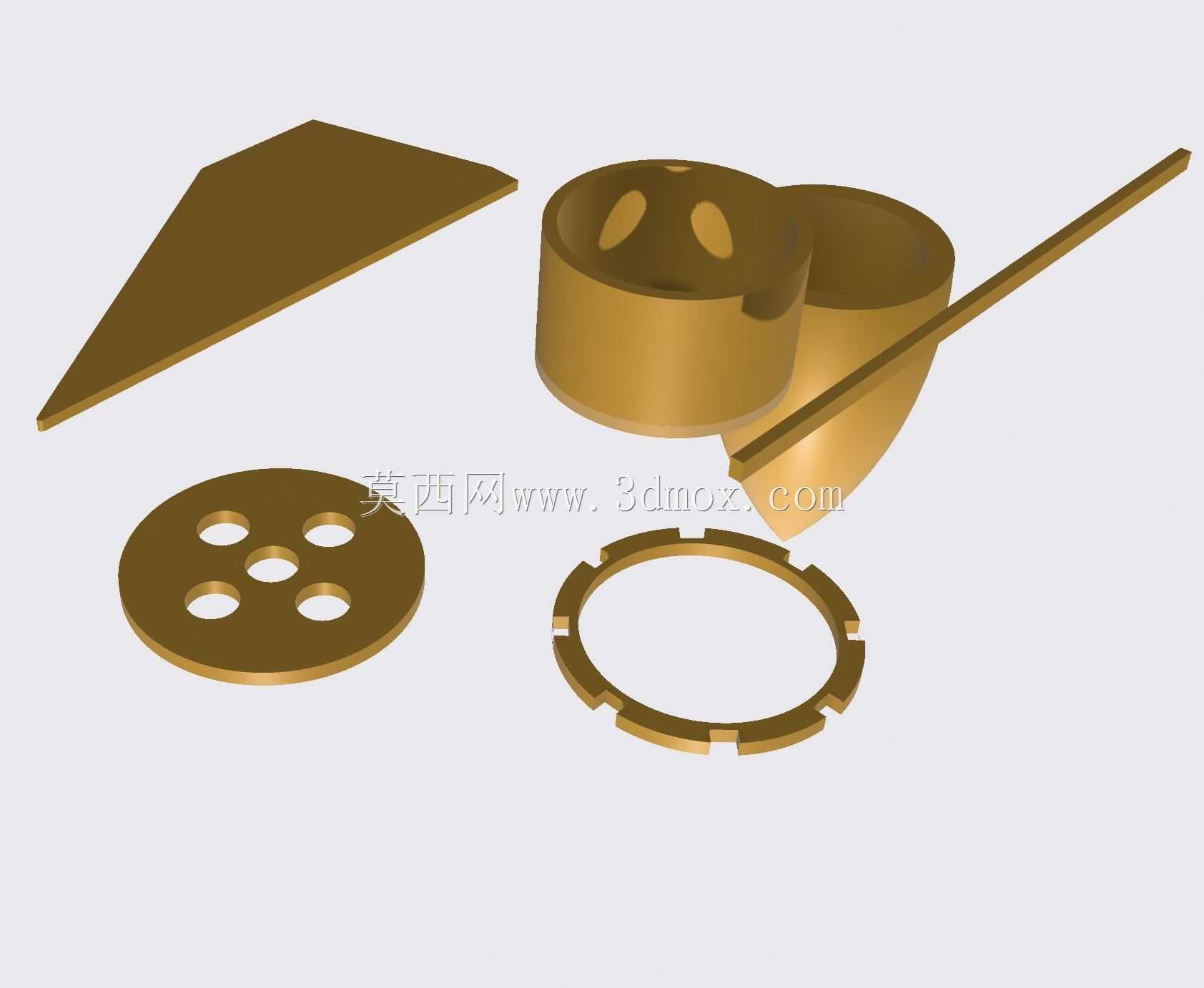

　　这套分体式火箭结构组件，主要面向小型模型火箭制作、科普教学演示以及气动外形验证场景使用，所有零件均采用无支撑可打印的结构设计，适配主流FDM与光固化3D打印设备的加工公差范围，不需要额外设计打印支撑结构就能完成单件生产，大幅降低打印过程中的材料损耗与后处理工作量。从结构拆分逻辑来看，整套组件将火箭整体拆分为弹头、杆状连接杆、多孔定位座、环形限位件、多孔隔板、尾翼六个独立模块，拆分时充分考虑了不同零件的打印摆放角度，所有零件的最大投影面均平行于打印平台，避免大角度悬垂结构带来的打印翘边、层间剥离问题，同时每个连接部位都预留了0.2mm的装配间隙，适配PLA、ABS、光敏树脂等不同打印材料的收缩率差异，不需要二次打磨就能完成过盈配合装配。

　　实际装配过程中，杆状连接杆作为核心承力构件，需要打印8件沿定位座圆周方向均匀排布，承担弹头与尾段结构的连接载荷，同时传递发射过程中的轴向冲击力；多孔定位座上的四个通孔与杆件一一对应，装配时可快速完成周向定位，不需要额外做角度标记就能保证所有杆件的平行度误差控制在0.1mm以内；环形限位件套在定位座外侧，通过周向分布的卡槽与定位座凸台卡合，限制杆件的径向窜动，避免飞行过程中杆件受气流冲击出现移位；多孔隔板安装在尾段位置，五个均匀分布的通孔既可以降低整体结构重量，又能保证尾段气流的导通性，减少飞行过程中的尾部紊流影响；弹头采用抛物线旋压成型的气动外形，曲面曲率经过多次迭代调整，保证亚音速飞行状态下的头部激波阻力处于较低水平，弹头底部的定位槽与杆件端部精准配合，装配后不会出现头部晃动问题；尾翼采用对称翼型设计，平面形状为切尖三角翼，安装后与杆件保持垂直，能够为飞行过程提供足够的航向稳定性，避免飞行过程中出现滚转、偏航问题。

　　从安装边界尺寸来看，整套组件装配完成后总长度控制在320mm，最大直径为85mm，尾翼展长120mm，所有单个零件的最大尺寸均不超过150mm，能够适配市面上绝大多数桌面级3D打印机的成型尺寸范围，不需要拆分零件就能完成单件打印。设计过程中针对打印频次做了优化，除杆件需要打印8件、齿轮类定位结构需要打印4件、弹头打印1件、尾翼打印1件之外，其余环形件、隔板、定位座均只需要打印1件，整体打印工作量控制在合理范围内，单套模型的总打印时长约为6小时，材料消耗量控制在120g以内。针对可能出现的装配公差问题，所有配合面都做了导向倒角设计，即使打印过程中出现0.1mm以内的尺寸偏差，也能通过倒角的导向作用顺利完成装配，不需要对零件做额外的锉修处理。

　　在实际应用场景中，这套组件既可以作为中小学航天科普课程的实操教具，让学生通过零件打印、装配的全过程了解火箭的基本结构组成与气动设计原理，也可以作为小型模型火箭的结构主体，搭配相应的动力组件完成发射试验，所有结构件的强度都经过仿真验证，能够承受50N以内的轴向发射过载，不会在发射过程中出现结构解体问题。同时这套结构的模块化设计也支持后续的改装拓展，比如可以在多孔隔板位置加装降落伞舱，在定位座位置加装航电设备舱，不需要对原有结构做大幅修改就能拓展出更多功能，适配不同的使用需求。针对3D打印过程中常见的层间强度不足问题，所有承力部位的壁厚都设置为2mm以上，杆件的直径设置为5mm，能够保证足够的抗弯强度，即使装配过程中受到一定的侧向力也不会出现断裂问题。
