五通单折3/4英寸流体分流歧管结构

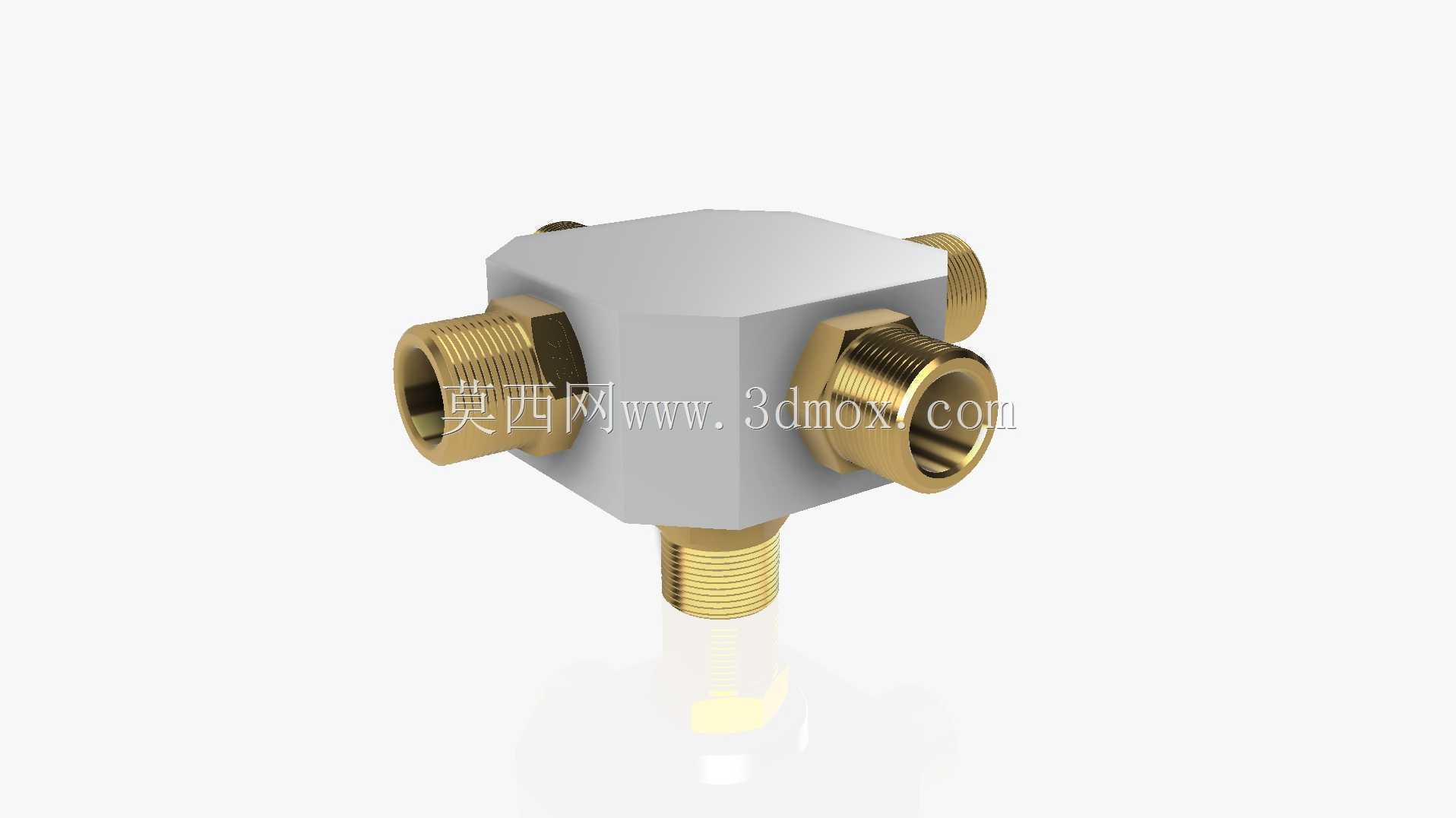

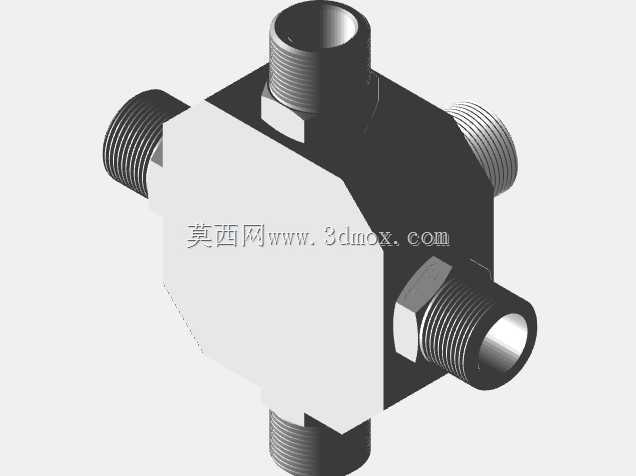

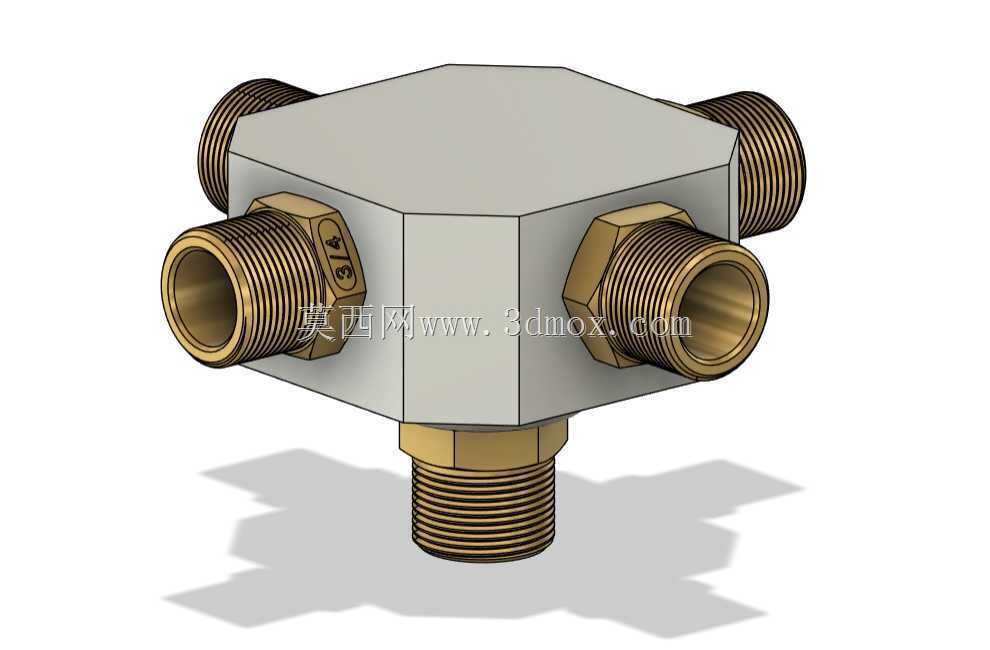

　　在气动控制回路、小型流体输送系统、实验台气路搭建、低压供水支路分配这类场景里，经常会遇到单路输入需要拆分多路输出的需求，要是直接在主管路上开孔接接头，不仅密封可靠性差，支路角度也很难做到规整统一，后期维护拆换接头还容易破坏主管路结构，这种多通歧管就是针对这类痛点设计的管路连接件。这款五通分流歧管采用单入口四出口的结构布局，主体为正六棱柱构型，入口接口设置在六棱柱的其中一个端面，四个出口接口均匀分布在六棱柱的侧周面，相邻出口接口的轴线夹角为90度，这种布局能让四个输出支路沿水平方向均匀铺开，避免管路排布时出现过度弯折、相互干涉的问题，尤其适合安装空间紧凑、需要四路输出沿周向均匀布置的设备内部管路场景。从接口规格来看，

　　所有接口均采用3/4英寸通用外螺纹设计，螺纹段长度符合常规管路接头的啮合深度要求，每个出口位置都加工了六角拧动台，安装时可以用标准开口扳手直接卡持拧动台施加扭矩，不会因为拧接头时让主体受力变形，也能保证螺纹啮合到位，避免密封失效。主体的六棱柱结构并非随意设计，六个平面刚好对应五个接口的安装基准面，加工时可以一次装夹完成多个面的铣削和螺纹孔加工，能有效控制各接口的同轴度和位置度公差，不会出现接口歪斜导致管路安装别劲的问题。安装边界方面，主体外接圆尺寸控制在常规3/4英寸接头的合理排布范围内，入口接口沿主体轴向伸出，四个出口沿径向伸出，安装时只需要预留对应扳手操作空间即可，不需要额外的安装固定支架，

　　直接通过管路螺纹的啮合就能实现稳定固定，适合集成在阀岛周边、设备气路分线块、小型供水支路分配等位置。实际使用中，这款歧管可以适配低压压缩空气、常温清水、无腐蚀性的低压流体介质，内部流道采用等径设计，入口到每个出口的流道长度基本一致，能保证四个出口的流体压力损失均匀，不会出现某一路流量明显偏小的问题。设计时特意将主体壁厚做了均匀化处理，螺纹孔底部预留了足够的安全壁厚，即使在额定工作压力下长期使用，也不会出现螺纹处开裂、主体变形的问题。和市面上常见的铸造歧管不同，这款结构的所有加工面都有明确的基准，接口螺纹的精度更容易控制，密封面的平面度能得到保证，安装时只需要配合常规的生料带或者密封垫圈，就能实现可靠密封，不需要额外打胶处理，

　　后期拆换维护也更方便。在设备选型时，如果遇到单路气源或者液源需要拆分四路输出，且安装位置需要四路输出沿周向均匀排布的情况，这款歧管可以替代多个三通接头拼接的方案，不仅能减少管路接头数量，降低泄漏点，还能让管路排布更规整，节省安装空间，尤其适合教学实验台、小型自动化设备气路、家用供水支路改造、小型气动工具分路供气这类对管路整洁度和可靠性有要求的场景。需要注意的是，这款歧管的接口为外螺纹设计，对接的管路需要采用对应的内螺纹接头，安装时扭矩不要超过螺纹的额定承受值，避免拧裂主体或者滑牙，由于采用等径流道设计，不适合用于需要对单路流量做单独调节的场景，如果需要调节流量，可以在每个出口端额外加装节流阀实现控制。
