电动汽车弧形进气口结构设计

　　做车身附件结构设计快十年，经手的进气类部件少说也有几十款，这次的弧形进气口结构，是针对纯电车型前舱进气需求做的适配方案。很多刚入行的设计师容易把进气口当成简单的塑料罩壳，实际上这个部件的边界约束比外观件多得多——首先要卡准前保险杠内侧的安装点位，还要避让开前防撞梁的吸能盒预留空间，同时得保证进气气流的导向角度刚好对准散热器的迎风面，不能出现气流偏折导致的散热效率折损。

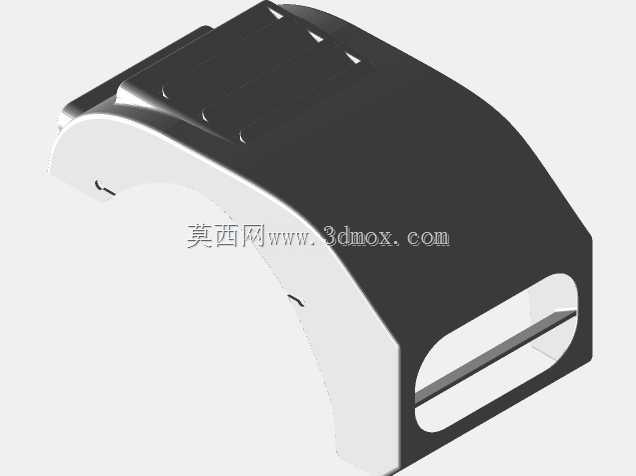

　　从实际装车场景来看，这个进气口主要承担两个核心作用：一是梳理进入前舱的外部气流，把高速行驶时的迎面风有序导向散热模块，避免乱流在保险杠内部形成涡流，减少行车过程中的风阻系数；二是作为前舱与外部的第一道导流屏障，阻挡路面飞溅的碎石、雨水直接冲击散热器芯体，延长散热组件的使用寿命。设计的时候特意把主体做成了大弧度的曲面过渡，不是为了追求造型好看，而是顺着保险杠的内侧型面走贴合轮廓，这样安装之后不会和周边的线束、冷却管路产生硬干涉，也能减少不必要的安装支架，降低整体的部件重量。

　　结构细节上，进气口的侧边做了内凹的定位卡槽，装配的时候可以直接卡到保险杠内侧的预装凸台上，不用额外打定位孔，总装车间的工人徒手就能完成预固定，后续打三颗自攻螺丝就能完成锁紧，单工位的装配时间能压缩到二十秒以内，符合整车厂的总装节拍要求。进气端的开口做了渐变的截面设计，外侧迎风面的开口宽度更大，往内侧延伸的时候逐步收窄，这样能利用文丘里效应提升进入散热模块的气流流速，哪怕是低速爬坡的时候，也能保证有足够的空气流量带走散热器的热量。

　　安装边界这块，前期做数模的时候反复核对了三版整车数据：整体的弧形曲率和保险杠内表面的间隙控制在3毫米，既不会因为间隙过大导致气流从侧边漏走，也不会因为公差累积出现装配顶死的问题；底部的避让缺口刚好对准前舱的线束过孔，不会压到低压线束的绝缘层；侧边的安装耳位做了1.5毫米的长圆孔设计，能吸收±1毫米的钣金焊接公差，避免装车的时候出现螺丝孔对不上的情况。之前做过一款直筒式的进气口，就是因为没做公差补偿，试装的时候有近三成的部件出现装配错位，后来改了长圆孔才解决问题，这次的结构直接把这个经验点做进去了，省了后续改模的成本。

　　另外在气流导向的细节上，进气口内部的导流筋做了12度的倾斜角度，这个角度是经过CFD仿真反复验证的——角度太小的话，气流会直接打在散热器的上半部分，下半部分的芯体得不到有效通风，散热效率会降15%左右；角度太大的话，气流会直接冲到下方的高压线束上，长期高速气流冲击会导致线束固定卡扣松动。12度的倾角刚好能让气流均匀覆盖整个散热器的迎风面，同时不会对下方的管线造成额外的气流冲击。材质选用的是改性PP加20%的滑石粉填充，既能满足-40℃到85℃的环境使用要求，也能承受小碎石的低速冲击，不会出现低温脆裂的问题，部件的整体重量控制在280克，比同类型的金属进气道轻了近一公斤，符合纯电车型的轻量化设计要求。

　　很多外观看似简单的车身部件，背后都是无数次试装、仿真、整改堆出来的经验，这个进气口的弧形结构看起来流畅，实际上每一段曲面的曲率都对应着安装间隙、气流导向、公差补偿的多重要求，不是随便拉个曲面就能满足装车要求的。做结构设计久了就会明白，没有哪个部件是“随便做做”的，哪怕是一个小小的进气口，也要兼顾装配效率、性能要求、成本控制、耐久表现多个维度的指标，缺了哪一块的考量，到了量产阶段都会出问题。
