汽车后悬架多孔连接轮毂结构设计

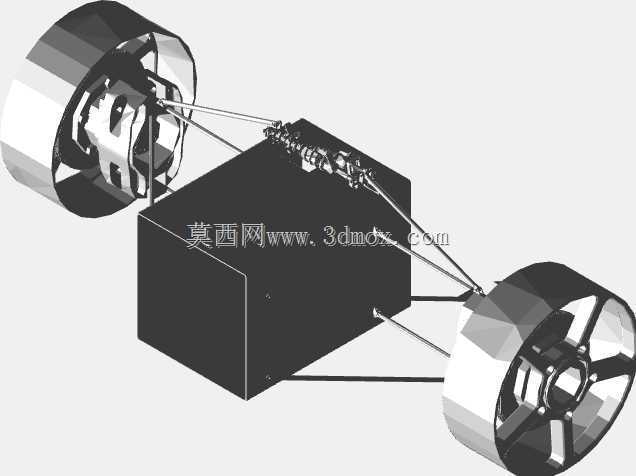

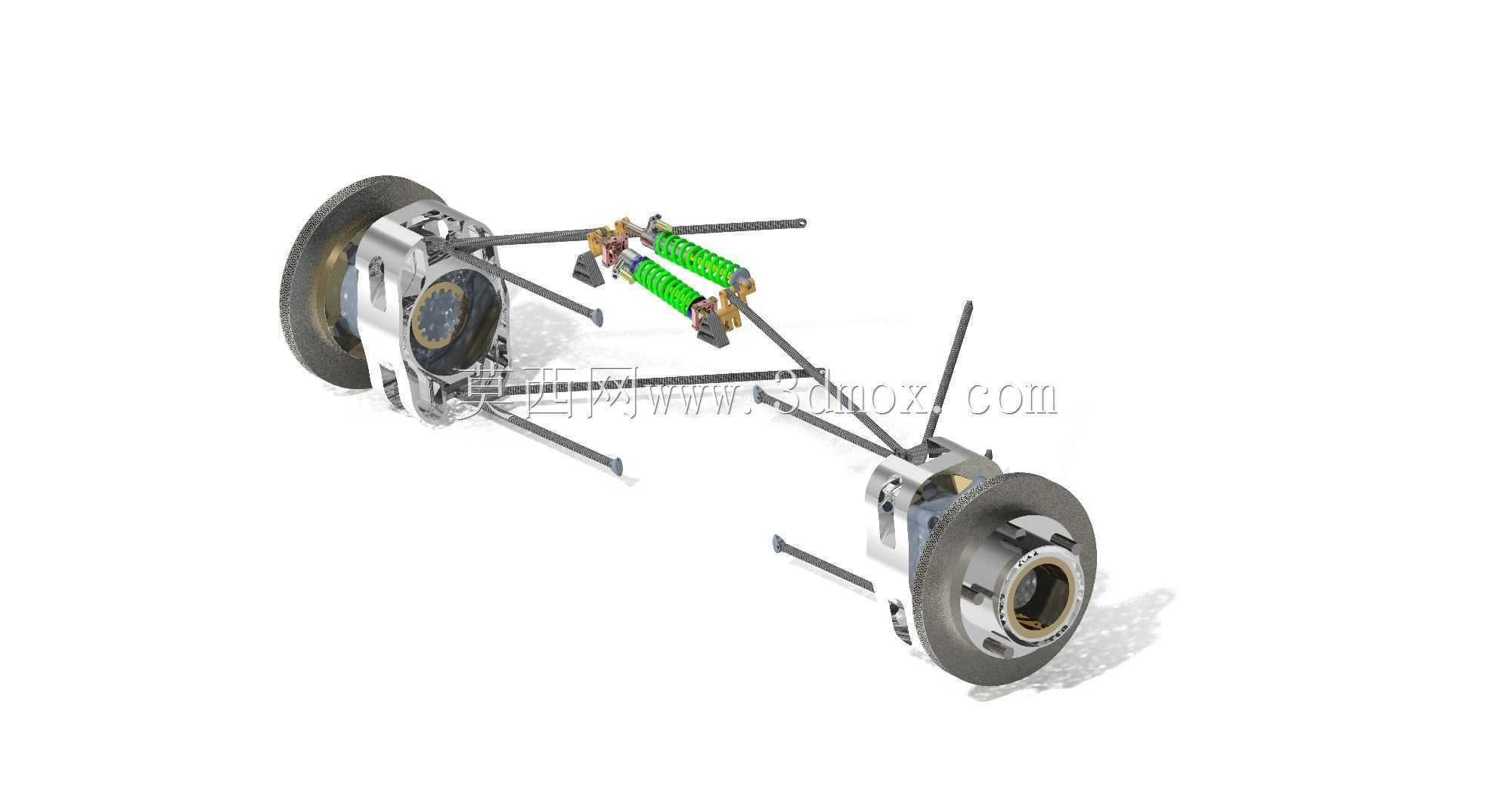

　　在乘用车与轻型商用车的底盘系统开发中，后悬架作为连接车架与车轮的核心承载部件，其结构合理性直接决定车辆行驶的滤震表现、轮端定位精度以及极限工况下的结构可靠性。本次设计的后悬架连接构件，主要承担轮毂单元与减震器、下摆臂之间的载荷传递作用，区别于传统封闭式铸造连接座，本次采用周向多孔镂空的筒式结构，在保证结构强度冗余的前提下尽可能降低非簧载质量，这对于提升车轮接地性、优化减震器响应速度有着明确的工程价值。

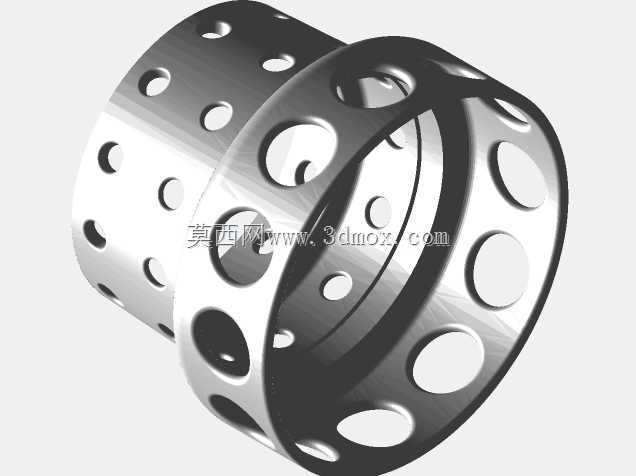

　　从实际应用场景来看，该构件适配于采用麦弗逊式后悬或者扭力梁加独立减震布置的家用车型，日常行驶过程中需要承受垂直方向的冲击载荷、转弯时的侧向力矩以及加减速过程中的纵向剪切力，因此在结构设计阶段，首先对筒身的壁厚做了梯度处理：靠近轮毂安装法兰的一端壁厚提升20%，用于分散轮端螺栓传递的集中载荷，靠近减震器连接端则适当减薄，配合周向均匀排布的不同孔径通孔，既可以为制动系统留出散热风道，也能减少砂石、泥水在构件内部的积存，降低长期使用后的锈蚀风险。

　　设计过程中没有直接沿用现有车型的成熟结构，而是先从安装边界入手做反向适配：首先确定轮端螺栓的分布圆直径，保证与常规五孔轮毂的安装孔位完全匹配，筒身总长度控制在不超出轮辋内侧空间的范围内，避免转向或者悬架跳动时与轮辋、制动卡钳发生运动干涉。周向的开孔并非随意排布，大尺寸通孔对应减震器下安装点的操作空间，方便装配时套筒伸入拧紧固定螺栓，中等尺寸孔位用于布置轮速传感器的线束固定卡扣，小孔则是为了平衡筒体内外的气压差，避免车辆涉水时内部形成负压吸附泥水进入轴承腔。

　　从功能特性上看，该结构相比传统的冲压焊接连接座，一体化的筒式结构没有焊缝应力集中点，长期承受交变载荷时不容易出现焊缝开裂的问题，周向镂空的设计也让维修人员可以不拆卸整个悬架单元，直接通过孔位观察内部减震器衬套的磨损情况，降低后期维保的操作难度。在建模阶段特意对所有孔位的边缘做了R2的圆角过渡处理，避免尖锐边角在载荷作用下产生应力集中导致开裂，筒身两端的配合面都预留了0.1mm的机加工余量，用于后续装配时的精度调整，保证轮毂安装后的端面跳动量控制在0.05mm以内，避免高速行驶时出现车轮抖动的问题。

　　考虑到实际装配的兼容性，构件与下摆臂连接的安装座位置做了可调式的腰型孔设计，可以在四轮定位时调整后轮的前束角与外倾角，适配不同轮胎规格以及降低车身之后的定位参数修正需求。整个构件的载荷传递路径做了专门优化：轮端受到的冲击会先通过厚壁段分散到整个筒身，再通过三个均匀分布的连接支耳传递到减震器与下摆臂，避免载荷集中在某一个连接点导致衬套过早老化。在结构验证的思路上，建模时特意将所有安装孔的位置度公差控制在0.08mm以内，保证与周边制动防尘罩、挡泥板等附件的安装孔位完全对齐，不需要现场扩孔就能完成装配。

　　不同于很多概念化的悬架设计模型，这个结构完全围绕量产车的实际装配需求展开，没有为了视觉效果做无意义的异形结构，每一处开孔、每一段壁厚变化都对应实际的功能需求：既考虑了行驶过程中的载荷传递效率，也兼顾了装配效率、后期维保便利性以及轻量化的需求，对于刚接触底盘结构设计的工程师来说，可以通过这个模型理解悬架部件设计中“形式服务于功能”的核心逻辑，避免陷入只看外观不考虑实际工况的设计误区。在建模过程中，所有配合面的尺寸都参考了量产车型的通用安装规范，不需要做大幅修改就能直接用于原理验证样件的3D打印或者小批量试制，也可以作为底盘结构教学的演示模型，帮助学习者理解悬架系统中轮毂连接单元的载荷传递逻辑与设计要点。
