在微纳航天载荷的结构设计领域,立方体卫星的单机部件支撑结构一直是重量控制与力学性能平衡的核心难点,反作用轮作为卫星姿态调整的核心执行部件,其支撑结构不仅要承载轮体高速转动产生的动载荷,还要在发射阶段承受箭体传递的高频振动、冲击载荷,同时严格受限于立方星内部严苛的尺寸包络与重量配额。本次设计的支撑结构针对立方星舱内安装场景,采用框式立方构型作为基础承载框架,整体外轮廓完全适配标准立方星的舱内安装边界,所有安装接口的位置度公差控制在0.02mm以内,可直接匹配现有反作用轮单机的安装孔位,无需额外转接件即可完成装配。设计过程中首先对结构的受力路径进行梳理,明确反作用轮工作时的径向扰动力矩、轴向预紧力以及发射阶段的过载载荷传递路径,

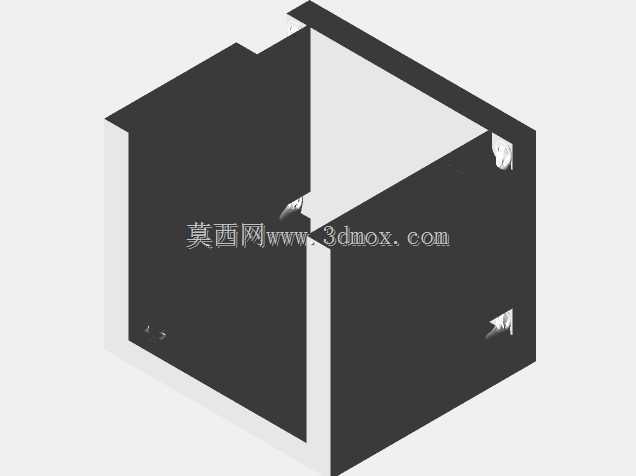

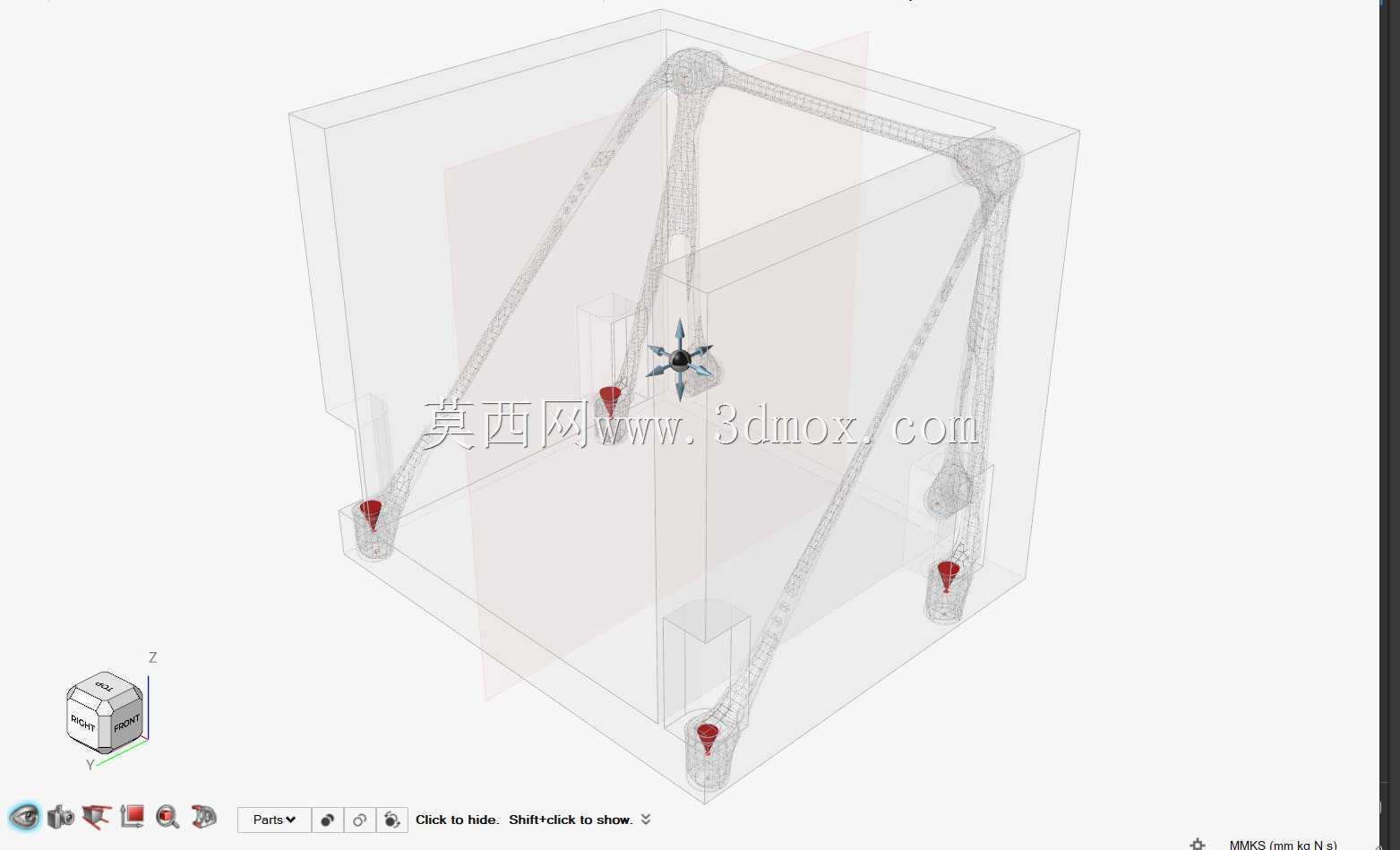

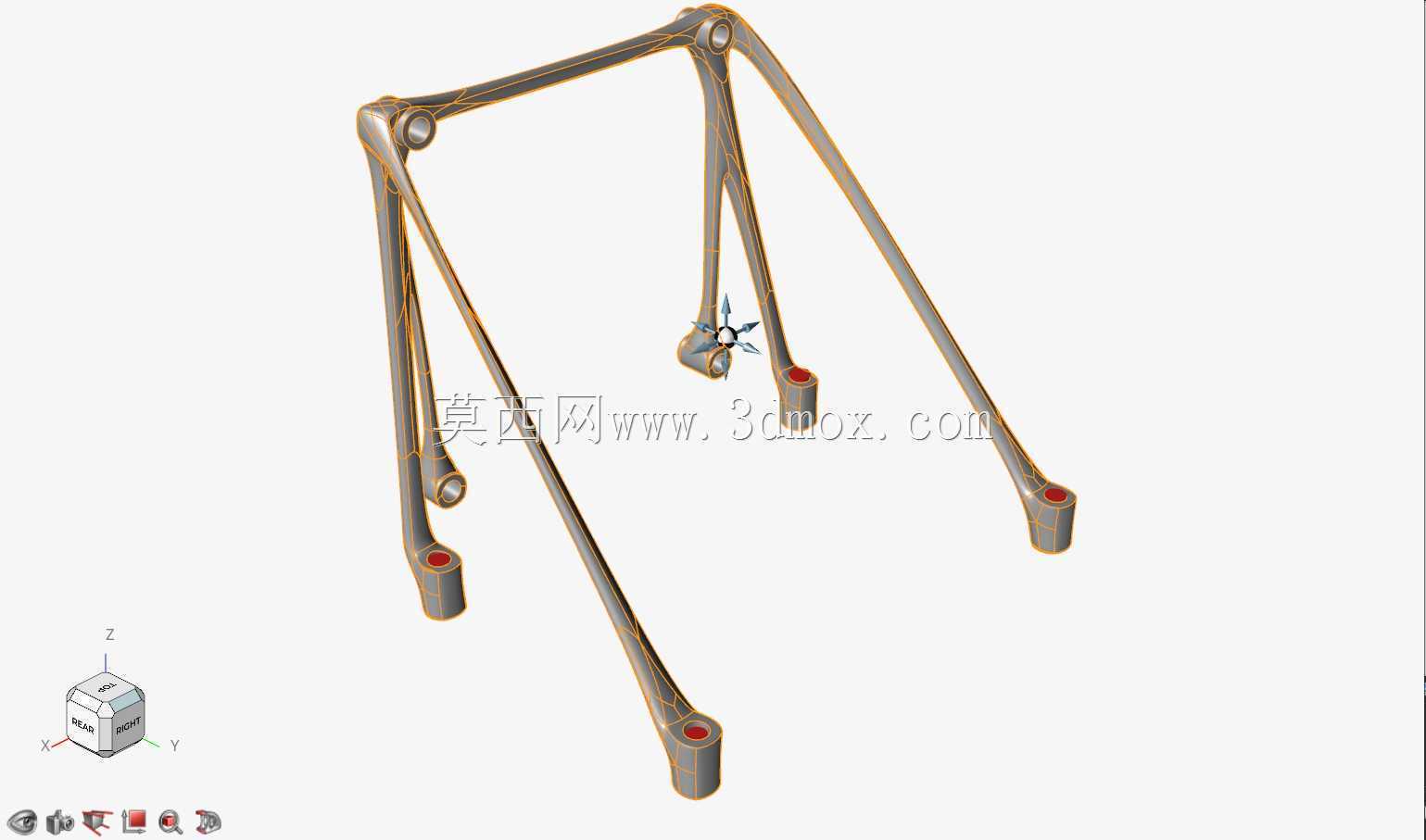

通过拓扑优化算法识别结构内部的非承载区域,在保证整体刚度满足一阶固有频率高于120Hz要求的前提下,去除冗余材料,最终形成的镂空式框体结构,相比初始实心构型减重幅度超过40%。结构的壁厚根据不同位置的受力梯度做差异化设计,承载主路径上的壁厚保留足够的截面惯性矩,非主要传力区域采用薄壁镂空设计,同时在安装孔位周边做局部加厚处理,避免螺栓预紧时出现应力集中导致的结构开裂。结构的边角位置全部采用圆角过渡,一方面减少3D打印制造过程中的应力残留,另一方面避免锐边在卫星装配过程中划伤线缆或其他单机部件。考虑到航天结构的制造工艺适配性,整个支撑结构采用一体化构型设计,无分体拼接结构,所有镂空区域的拔模角度符合增材制造的工艺要求,
无需额外添加支撑结构即可完成打印成型,打印完成后仅需简单的表面喷砂处理即可满足装配精度要求。在力学性能验证层面,该结构经过模态仿真校核,一阶固有频率避开了箭体发射阶段的主要振动频段,不会在发射过程中发生共振;静力学仿真显示,在承受15g的轴向过载与10g的径向过载时,结构最大应力远低于所选材料的屈服强度,安全系数满足航天结构设计规范;反作用轮实际工作时,支撑结构的微变形量控制在微米级,不会影响轮体的转动精度,保证卫星姿态控制的稳定性。结构的内部预留了走线空间,反作用轮的供电与信号线缆可直接穿过结构侧壁的镂空槽完成布线,无需额外设计走线支架,进一步压缩了整体占用的舱内空间。不同于传统航天支撑结构采用的铣削加工方案,
该优化后的结构充分利用增材制造的工艺优势,将复杂的力学承载路径整合到单一构件中,既减少了装配环节带来的累积误差,也降低了整体结构的重量,对于重量以克为单位计算的立方星而言,每节省一克重量都可以为载荷或燃料预留更多配额,直接提升卫星的在轨工作能力。在安装适配性上,结构的外框尺寸严格遵循立方星的单机安装标准,可直接替换同规格的传统反作用轮支撑件,无需对卫星舱板的安装接口做任何修改,具备良好的通用适配性。结构表面可根据航天任务需求做导电氧化处理,满足卫星舱内的电磁兼容性要求,避免反作用轮电机工作时的电磁干扰影响其他星载设备的正常运行。
