尾翼稳定式金属穿刺箭体结构设计

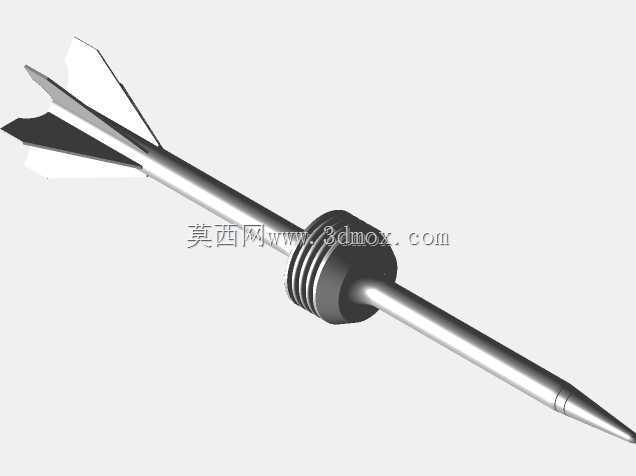

　　该箭体结构采用三段式同轴布局设计，从功能分区上可划分为头部穿刺段、中部定位段与尾部稳定段，各段通过同轴圆柱面过渡衔接，整体形位公差控制在0.02mm以内，保障飞行过程中的气动对称性。头部穿刺段采用渐收式圆锥构型，锥角经过多轮气动仿真迭代确定，既保证穿刺过程中的应力集中效应，降低接触瞬间的切入阻力，又避免锥角过小导致的头部结构强度不足，在高速撞击硬质靶材时不会出现头部镦粗变形的问题，锥面与杆身的过渡位置采用R0.5mm圆角过渡，消除应力集中点，提升交变载荷下的疲劳寿命。中部定位段设置有多层环形凸棱结构，凸棱的外径略大于箭杆主体直径，该结构主要用于发射时与发射管内壁的定位配合，凸棱之间的环形槽可容纳发射时的高压气体密封件，

　　避免发射动力从间隙处泄漏，保障发射初速的稳定性，同时凸棱结构也可作为箭体飞行过程中的质量配重点，通过调整凸棱的轴向位置与厚度，可将整箭的质心调整至气动压心前方的合理区间，保障飞行过程中的静稳定度。尾部稳定段采用四片对称布置的剪切式翼面，翼面与箭杆主体采用一体化加工成型，不存在装配间隙带来的气动扰动，翼面的后掠角度经过风洞试验验证，在跨音速飞行区间不会产生翼面颤振，翼面的厚度从根部到前缘逐渐减薄，既保证翼根位置的连接强度，承受发射时的瞬时过载，又降低翼面的飞行阻力，四片尾翼的对称度公差控制在0.03mm以内，避免飞行过程中产生偏航力矩。箭杆主体采用等直径圆柱构型，表面粗糙度控制在Ra1.6以下，降低飞行过程中的摩擦阻力，

　　杆身的直线度公差为0.01mm/100mm，避免长杆结构在高速飞行时产生弹性形变导致的弹道偏移。在实际应用场景中，该结构可适配于气动发射装置、弹性蓄能发射装置，用于靶场测试、材料穿刺性能验证等场景，安装时仅需将中部定位段与发射管的定位槽对齐，尾翼完全纳入发射管的导向腔即可完成装填，不需要额外的紧固件连接，装填效率高，适配内径与定位段外径匹配的通用发射管，安装边界上整箭的最大外径由中部定位段凸棱决定，长度方向的尺寸可根据发射装置的行程调整，尾翼的展开尺寸不超过发射管内径，避免装填时出现卡滞。设计过程中优先考虑了结构的工艺性，整体结构可采用单根棒料通过数控车削配合四轴铣削一次加工成型，不需要二次装夹带来的形位误差，

　　加工完成后仅需对表面进行去毛刺处理即可投入使用，不需要额外的表面涂层处理，金属本身的表面硬度即可满足使用需求。在结构强度校核方面，针对发射瞬时的轴向过载，对箭杆的最小截面位置进行了压杆稳定校核，安全系数取2.5，可承受常规发射工况下的最大过载而不发生失稳弯曲，针对穿刺过程中的冲击载荷，对头部圆锥段进行了接触应力仿真，确保在穿透常规硬度靶材时头部不会出现崩裂或塑性变形，尾翼部分则针对发射时的侧向过载进行了强度校核，翼根位置的最大应力低于材料的屈服强度，不会出现翼面折断的问题。
