倾转旋翼无人机机身中部承载结构件

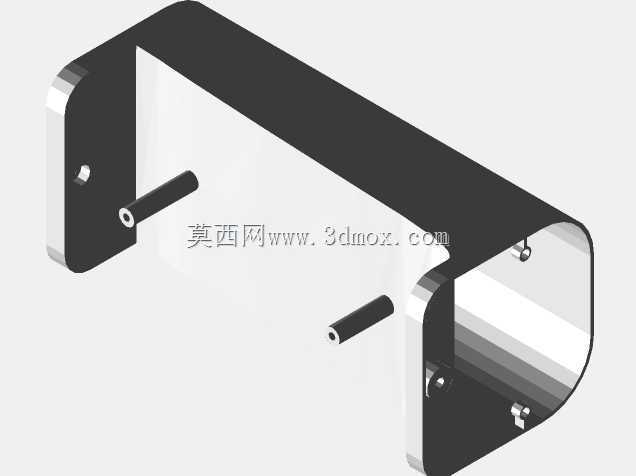

　　在低空通航与工业级无人机的结构体系里，机身中部从来不是简单的外壳拼接件，而是承担整机动静载荷传递、机载设备安装基准、旋翼倾转机构支撑的核心承力段，这次梳理的这个结构件，就是针对小型倾转旋翼无人机开发的中段机身承载结构。先从实际应用场景说，这类结构件主要适配最大起飞重量在15-25kg级的小型倾转旋翼无人机，这类机型常被用于电力线路巡检、山地测绘、应急物资投送场景，作业过程中需要在多旋翼悬停与固定翼平飞两种模态间快速切换，机身中段要承受旋翼倾转过程中产生的交变弯矩，还要承受平飞阶段的气动升力传递，以及降落阶段的冲击载荷，对结构的刚度与疲劳强度都有明确要求。从功能特性上看，这个中段结构采用两端带安装法兰的半封闭筒形构型，

　　两端的端板上预留了多组安装孔位，一侧的凸台孔位用于连接前机身的航电舱段，另一侧的对应孔位用于连接后机身的动力尾段，端板上伸出的带孔凸柱，是专门为倾转旋翼的舵机摇臂预留的铰接安装位，安装时可以直接将舵机输出轴的连接耳片通过销轴固定在凸柱孔内，不需要额外增加转接支架，能有效减少装配环节的零件数量，降低整机结构重量。设计思路上，整个结构没有采用传统无人机常用的全封闭蒙皮加内部隔框的分体式设计，而是采用一体化的半开放构型，顶部为连续的弧形承力面，这个弧面的曲率是按照整机气动外形的流线型要求拟合的，飞行过程中可以减少平飞阶段的压差阻力，侧面的开放区域一方面是为了方便机载电池、飞控模块的快速拆装维护，另一方面可以在结构内部预留足够的走线空间，

　　避免动力线与信号线在倾转机构动作时被挤压磨损。外形尺寸与安装边界方面，这个中段结构的整体长度控制在220mm，筒身截面的最大宽度为110mm，最大高度为95mm，两端安装法兰的孔位同轴度公差控制在0.05mm以内，保证前后机身对接后不会出现轴线偏斜，避免飞行过程中产生额外的配平阻力；侧面预留的铰接凸柱的轴线与机身水平基准面的平行度公差不超过0.03mm，确保两侧旋翼倾转时的动作同步性，不会出现两侧倾转角度不一致导致的飞行姿态偏移。结构壁厚根据受力分布做了差异化设计，两端安装法兰区域的壁厚为4mm，保证连接位置的挤压强度，筒身弧形承力面的壁厚为2.5mm，在满足抗弯刚度要求的前提下尽可能降低结构重量，

　　侧面开放区域的边缘做了2mm的翻边加强处理，避免飞行过程中薄壁结构在气动载荷作用下产生共振。实际装配验证中，这个结构件可以直接和标准规格的碳纤维前后机身段对接，安装时不需要对孔位进行二次修配，铰接位置的凸柱孔径匹配常用的M3销轴，和市面上主流的20kg级舵机安装尺寸完全兼容，结构内部预留的设备安装空间可以容纳两块6S 16000mAh的锂电池以及标准尺寸的工业级飞控模块，设备安装后整机的重心恰好落在机身中段的重心基准点上，不需要额外增加配重块调整整机重心位置。在模态切换的载荷仿真中，这个结构在旋翼倾转产生的最大交变弯矩作用下，最大形变量不超过0.2mm，完全满足飞控系统对机身刚度的要求，不会因为结构形变导致旋翼倾转角度出现偏差，影响飞行控制精度。
