无人机机身侧部安装支撑钣金结构件

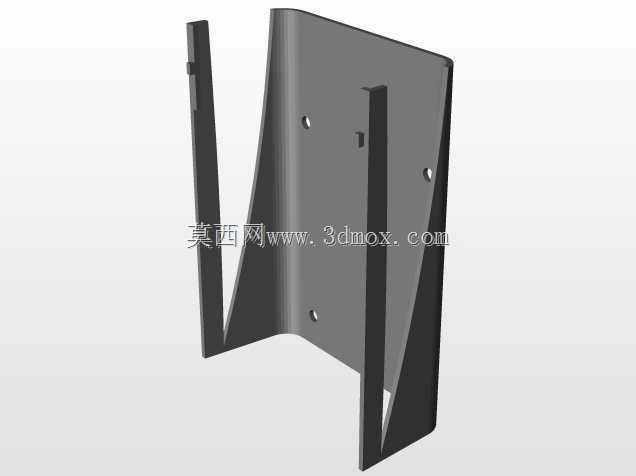

　　在小型多旋翼无人机的结构设计体系中，机身侧部支撑件是连接机身主框架与外部挂载、起落架支杆的核心受力构件，这类零件的设计合理性直接决定了整机飞行过程中的结构稳定性与抗振表现。本次设计的侧部支撑件采用一体化弯折钣金构型，整体以毫米为单位进行尺寸标定，适配小型工业级无人机的机身中段安装需求，主体采用带弧度的立板结构，贴合无人机机身曲面的蒙皮轮廓，避免安装后出现突出棱角增大飞行风阻。从受力路径来看，该构件需要承担飞行过程中侧向气流冲击带来的剪切力，以及起降瞬间起落架传递的竖向冲击力，因此在弯折处特意做了圆弧过渡处理，消除钣金弯折后的应力集中点，避免长期交变载荷下出现金属疲劳开裂的问题。构件主体板面上预留了三个等距排布的圆形安装孔，

　　孔位公差按照H7级精度设计，可直接配合M3规格的盘头螺丝完成与机身主承力梁的固定，安装时不需要额外制作定位工装，孔位的排布间距经过重心配平核算，安装后不会导致整机重心出现侧向偏移。在立板的两侧分别设置了向上延伸的卡接支耳，支耳与主板面为一体弯折成型，支耳内侧预留了1.2mm的卡接间隙，可直接卡入机身蒙皮的预设卡槽内，安装时先通过卡接支耳完成构件的预定位，再锁紧安装孔位的螺丝，能够大幅提升装配效率，减少装配过程中的对位调整时间。其中一侧支耳做了加长处理，延伸段可作为外部航电设备的安装基座，比如GPS模块、数传天线的固定支架可直接锁附在该延伸段上，不需要额外在机身蒙皮上打孔，避免破坏蒙皮的结构完整性。

　　设计过程中特意对构件的迎风面做了切角处理，将前缘的直角边改为15度斜切角，能够有效降低高速飞行时的气流分离现象，减少飞行过程中的风阻噪声。从安装边界来看，该构件的整体安装深度为68mm，安装后突出机身蒙皮的高度为12mm，不会与相邻的机臂安装座、电池仓结构产生干涉，适配轴距320mm到450mm区间的小型无人机机身平台。在实际应用场景中，这类支撑件不仅可用于常规航拍无人机的结构补强，也可适配巡检类无人机的外部挂载安装，比如搭载小型探照灯、喊话器时，该构件可作为挂载点的承力基础，将挂载的载荷直接传递到机身主承力框架上，避免载荷直接作用在蒙皮上导致蒙皮变形。设计时充分考虑了钣金加工的工艺性，所有弯折边的内R角均设置为0.8mm，

　　匹配常规钣金折弯机的刀具参数，不需要定制特殊刀具即可完成加工，板材选用1.5mm厚的6061铝合金材质，兼顾结构强度与轻量化要求，整体零件重量控制在18g以内，不会给无人机带来过多的载荷负担。构件的背面设置了两条纵向的加强筋结构，加强筋与主板面一体冲压成型，能够在不增加板材厚度的前提下提升构件的侧向抗弯强度，在承受50N的侧向冲击力时，构件的最大形变量不超过0.2mm，满足飞行过程中的结构刚度要求。在装配兼容性上，该构件的安装孔位采用通用化设计，可与同系列的机身1段、7段支撑件互换安装，降低备件储备的品类数量，方便后期运维更换。针对户外作业的无人机应用场景，构件表面可做硬质阳极氧化处理，提升耐磨与防腐蚀性能，在降雨、扬尘环境下长期使用也不会出现锈蚀、磨损的问题。设计过程中通过有限元仿真对构件的受力情况进行了多次校核，调整了支耳的宽度与安装孔的位置，将构件的应力峰值控制在材料屈服强度的30%以内，预留足够的安全冗余，应对突发的气流冲击、硬着陆等极端工况。
