多盘式风化料控流滚筒结构

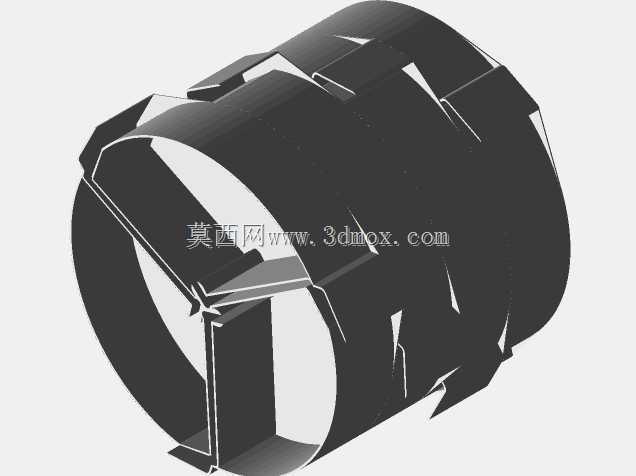

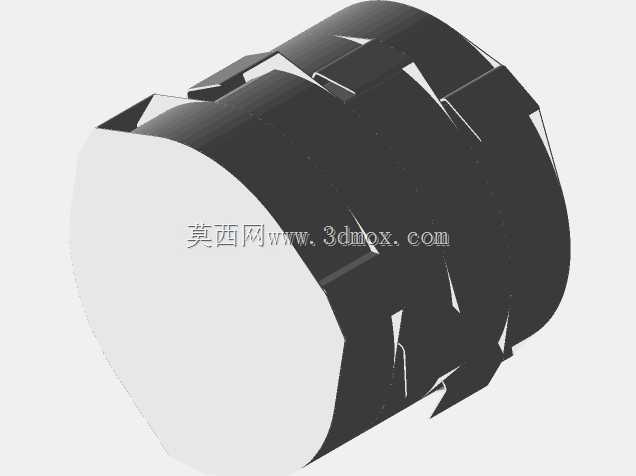

　　在散料装卸输送的工程场景里，尤其是处理风化层类散体物料的转运环节，物料的流动速度控制一直是现场调试的核心痛点——这类物料颗粒级配波动大，含水率受环境影响明显，休止角会随堆积时长、颗粒破碎程度发生动态变化，常规的固定挡板式限流结构要么容易卡料堵料，要么在物料流动性突变时出现冲料撒漏，很难适配长周期连续作业的需求。这套多盘滚筒组件的设计核心，就是依托风化层材料自身的休止角特性实现无动力控流，不需要额外加装电动调节或气动执行机构，靠结构本身的几何形态约束物料流动边界，大幅降低现场运维的复杂度。从结构设计逻辑来看，滚筒整体采用圆柱主体加外周交错布置挡料凸台的构型，圆柱端面为平整的安装贴合面，外周的凸台并非等距均匀排布，

　　而是按照物料滑落的轨迹做了错位角度设计，当滚筒在料仓出料口或转运溜槽的末端转动时，凸台会带起部分物料形成临时的堆积料堆，当料堆的倾斜角度达到物料当前状态下的休止角时，多余的物料就会沿料堆斜面自然滑落，不会出现无约束的倾泻。这种设计不需要额外配置密封件或者耐磨衬板的快拆结构，凸台与滚筒主体为一体化构型，耐磨性能可以满足散料长期冲刷的使用要求，避免了常规限流结构易损件频繁更换的问题。在安装边界的适配性上，滚筒的轴向长度可以根据出料口的宽度做系列化调整，径向尺寸的设计则匹配常规溜槽的安装间距，不需要对现有输送线的出料端做大规模改造，两端的轴颈采用标准的光轴配合公差，可以直接适配常用的带座外球面轴承安装位，

　　安装时只需要保证滚筒的轴线与物料滑落方向垂直，就能实现稳定的控流效果。实际作业过程中，滚筒的转速不需要做精准的闭环控制，只要匹配前端输送设备的给料速度调整转速区间即可：当给料量较大时，适当提高滚筒转速，凸台带起的物料形成的动态料堆会持续更新，始终保持休止角对应的倾斜坡面，让物料均匀连续地滑落至下游输送设备；当给料量较小时，降低滚筒转速，物料会在滚筒与溜槽侧壁之间形成稳定的堆积层，避免物料直接坠落产生的扬尘和冲击。和传统的闸板阀、振动给料机相比，这套滚筒组件没有复杂的传动副，也不存在闸板卡涩、振动导致的结构松动问题，尤其适合露天作业的风化料转运场景，哪怕遇到雨天物料含水率升高、休止角变小的情况，凸台之间的凹槽也能容纳部分湿黏物料，

　　避免物料直接粘附在滚筒表面导致控流失效。在结构细节的处理上，滚筒外周的凸台边缘做了小角度的倒角处理，不会出现尖锐棱边刮擦输送胶带的问题，同时倒角的存在也能减少物料在凸台根部的堆积残留，避免长期作业后残留物料板结导致滚筒动平衡失衡。滚筒的内部为空心腔体结构，在保证整体结构刚度的前提下降低了自身重量，两端的轴颈与筒体采用过盈配合加焊接的连接方式，能够承受散料长期冲击带来的交变载荷，不会出现轴颈松动脱落的故障。从三维建模的角度来看，这套结构的建模过程不需要复杂的曲面造型，所有特征均为拉伸、旋转、阵列类的基础特征，参数化调整非常方便，设计人员只需要根据具体项目的物料特性、处理量参数，调整滚筒的直径、凸台的高度和排布角度，就能快速生成适配不同工况的结构模型，不需要重新做整体构型的重构。在现场安装调试阶段，不需要做复杂的参数标定，只需要在空载状态下确认滚筒转动无卡滞，然后带料试运行1到2个作业循环，观察物料的流动状态，微调滚筒转速就能达到理想的控流效果，对现场运维人员的技术要求较低，适合在中小型散料转运场站推广使用。
