阵列式太阳能聚光镜组结构设计

　　在光热发电、分布式太阳能供热、工业太阳能聚热加工等场景中，聚光镜组是决定光能收集效率的核心部件，这套阵列式聚光镜结构采用多单元离散排布设计，区别于传统单块大尺寸聚光镜的结构形式，在运输、安装、后期维护层面都具备更突出的工程适配性。单块聚光反射单元采用正六边形轮廓设计，这种轮廓在阵列排布时能实现更高的平面填充率，相邻单元之间的无效间隙被压缩到最小，相比圆形反射单元，同等占地范围内的有效受光面积可提升10%以上，同时六边形结构的边框受力更均匀，在户外抗风载工况下的结构形变控制更具优势。每个反射单元都带有独立的支撑立柱，立柱底部预留了标准安装法兰接口，可直接固定在场地预埋的钢结构基座或者混凝土支墩上，安装时可根据场地的实际经纬度、

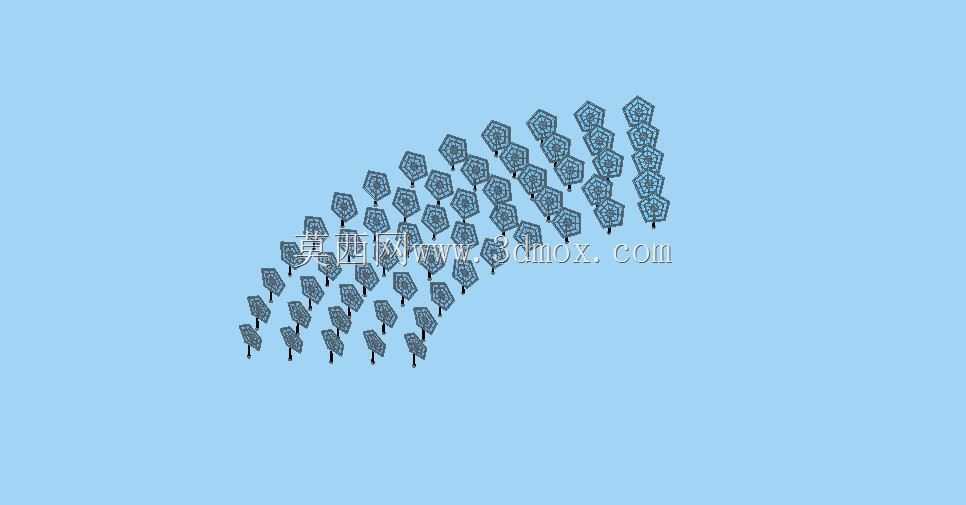

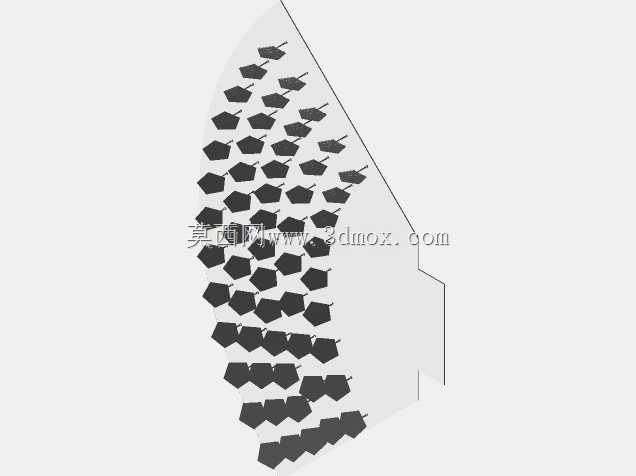

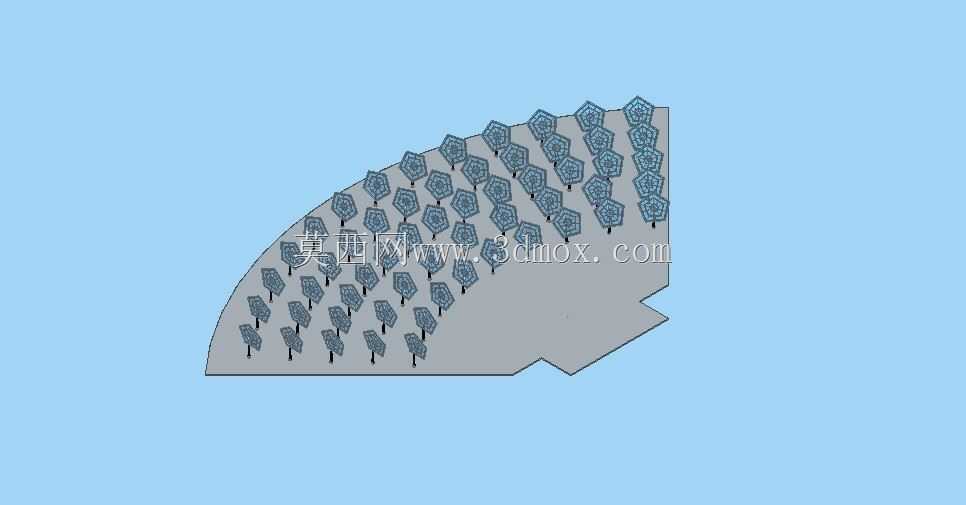

　　全年太阳高度角变化范围，单独调整每一块反射镜的俯仰角与水平回转角度，保证不同时段的太阳光都能被精准反射到集热靶面位置。整套镜组的排布采用弧形阵列布局，所有反射单元的反射光路最终汇聚到同一集热区域，这种排布方式不需要给每块镜子配置复杂的双轴追光传动结构，在固定安装的中小型聚光集热场景中，能大幅降低设备的初期投入成本与后期运维复杂度，适合用在厂区太阳能供热、小型分布式光热发电站、农业太阳能烘干等对成本敏感度较高的应用场景。从结构设计层面来看，反射镜单元的支撑结构做了轻量化优化，立柱采用薄壁异型钢结构，在保证足够抗弯折强度的前提下，尽可能降低单组单元的自重，减少基础承载负荷，反射镜与支撑立柱的连接位置采用万向调节铰接结构，

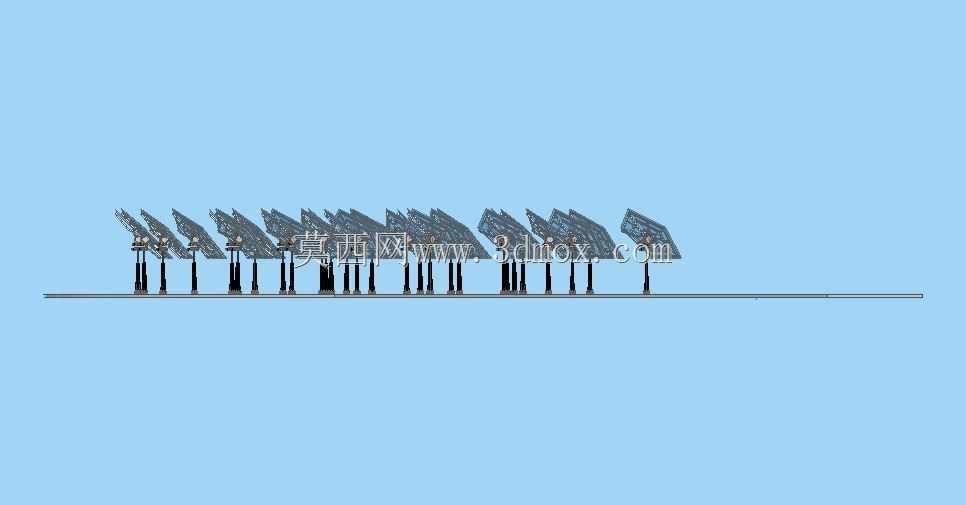

　　调节螺栓采用细牙螺纹，角度调整精度可控制在0.5度以内，能满足聚光光路的精准校准需求。考虑到户外长期使用的工况，所有金属结构件都做了热镀锌防腐处理，连接紧固件采用不锈钢材质，可适应沿海高盐雾、西北高风沙等不同气候区域的使用要求。安装边界层面，整套阵列的横向排布跨度可根据实际集热功率需求灵活增减单元数量，单块反射单元的外接圆直径控制在1.2米以内，立柱高度统一为1.8米，相邻单元的中心间距设置为1.3米，既避免了相邻镜子之间的阴影遮挡，也不会造成土地资源的浪费，阵列整体的弧形曲率半径可根据集热靶面的安装距离做对应调整，适配不同功率等级的集热设备需求。在实际工程应用中，这种离散式阵列聚光结构相比整体式聚光槽，

　　单块反射镜的损坏不会影响整套系统的运行，更换时仅需单独拆卸故障单元即可，维护作业不需要大型吊装设备，普通运维人员借助常规工具就能完成更换操作，大幅降低了全生命周期的使用成本。同时，这种模块化的结构设计也方便生产端实现标准化量产，所有反射单元、支撑立柱、连接铰接件都可以采用统一模具加工，生产效率更高，质量一致性更容易控制，运输过程中可以将各个部件拆分打包，单包重量不超过50公斤，不需要特殊的超限运输设备，能大幅降低偏远项目现场的物流成本。在光路设计上，每块反射镜的镜面曲率都经过统一校准，保证反射光斑的尺寸控制在集热靶面的有效接收范围内，避免光斑溢出造成的能量损失，支撑结构的铰接点设置了锁紧防松结构，角度校准完成后可通过双螺母锁紧，配合弹簧垫圈防止户外长期风振造成的角度偏移，保证长期运行过程中的聚光精度稳定性。
