铜质管路带固定座布局结构设计

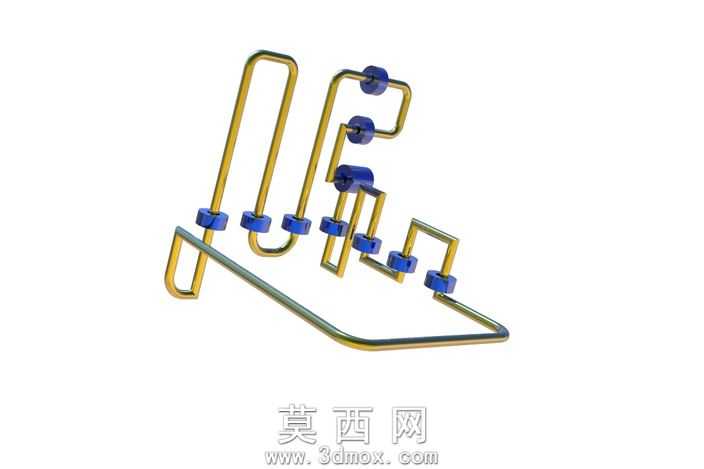

本作品为管路布局结构的三维设计成果，建模阶段依托三维设计环境完成整体框架搭建，首先通过3D草绘功能绘制空间走向的管路路径，精准把控每一段管路的弯折角度、空间延伸长度与相对位置关系，确保多根管路在有限空间内排布合理，无空间干涉问题。建模过程中针对管路的弯折处做了平滑过渡处理，还原真实金属管路弯折加工的工艺特征，避免出现尖锐折角不符合实际生产逻辑的问题。配套的固定座构件采用规整的柱体结构建模，每一个固定座的安装位置都经过空间坐标校准，保证固定座与对应管路的配合面完全贴合，能够实现对管路的稳定限位支撑，还原实际管路装配中固定件的功能作用。材质渲染阶段，管路部分赋予紫铜材质效果，调整材质的金属度、粗糙度与反射参数，还原紫铜温润的金属光泽与细腻的金属质感，固定座部分赋予深灰色哑光硬质材质，模拟工程塑料或硬质橡胶固定件的视觉效果，两种材质形成清晰的视觉区分，能够直观分辨不同构件的功能属性。整体结构设计遵循管路布局的工程逻辑，多根管路错落排布形成层次分明的空间结构，既保证了管路走向的流畅性，也通过均匀分布的固定座实现了结构的稳定性，每一处构件的连接位置都做了贴合处理，不存在错位、穿模等建模瑕疵。设计思路围绕空间管路的合理排布展开，兼顾结构的实用性与视觉展示效果，通过3D草绘驱动实体建模的方式，快速验证管路空间走向的可行性，固定座的排布位置参考实际管路安装的固定间距要求，确保整体结构符合工程管路布局的常规设计规范，可作为管路布局设计的参考案例，用于展示空间管路排布、固定件配置的设计思路与建模实现方式。
