KSTX80plus伺服安装固定支架结构

　　做航模结构设计快八年，经手的固定翼舵机安装座少说也有几十版，这次拿到的KST X80 plus配套安装支架，刚打开数模就觉得细节处理得很贴合小级别滑翔机的实际装机需求。先从实际应用场景说，这类支架主要用在1.5-2米翼展的F5J级别电动滑翔机上，对应安装的就是KST X80 plus这类薄型金属齿舵机，负责机翼舵面或者平尾的舵面驱动，装机位置一般是机翼中段的蒙皮内部，或者尾翼的承力层位置，周围空间非常局促，还要兼顾舵机走线、舵机摇臂活动余量、蒙皮贴合度几个核心要求。

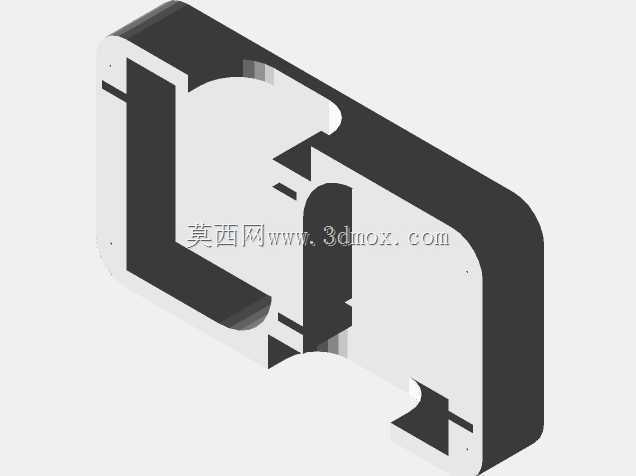

　　先讲设计思路，整个支架采用一体化镂空的板式结构，没有多余的拼接零件，这一点比很多需要两片拼接的安装座靠谱——小级别滑翔机起飞重量卡得极严，每多一克重量都会影响滑翔比，一体化结构首先就省掉了拼接紧固件的重量，同时也避免了拼接处的装配公差累积。支架的主体轮廓完全贴合KST X80 plus舵机的外轮廓，舵机嵌入的槽位做了0.15mm的单边余量，既不会因为公差导致舵机卡滞装不进去，也不会因为间隙过大出现舵机工作时的窜动，毕竟滑翔机做热气流盘旋的时候，舵面哪怕0.1度的虚位都会影响航线精度。

　　再看安装边界的处理，支架的四个固定耳位做了沉头孔设计，适配M2的沉头自攻螺丝，安装后螺丝头完全沉入支架平面，不会突出表面刮上机翼蒙皮，这一点很多新手设计的安装座都会忽略——蒙皮是热缩覆盖的，一旦有突出的硬点，飞行中反复振动很容易磨破蒙皮，导致机翼强度下降。支架的镂空区域不是随便挖的减重孔，靠近舵机输出轴的位置保留了完整的承力筋，因为舵机最大扭矩输出的时候，反作用力全部集中在输出轴周围的安装位，要是这个位置做镂空，大舵量动作的时候很容易出现支架形变，导致舵面响应滞后；而远离承力点的区域做了大尺寸的异形镂空，刚好把舵机的散热鳍片位置露出来，长时间连续舵机动作的时候，舵机产生的热量可以直接通过镂空区域散到机翼内部的空腔里，避免密闭空间里舵机过热丢步。

　　外形尺寸上，整个支架的厚度是3mm，和常用的巴尔沙木机翼承力层厚度完全匹配，安装的时候不需要额外打磨机翼内部的衬层，直接粘在承力层上就行，支架的边缘做了0.2mm的倒角，粘胶的时候胶水可以顺着倒角填充到支架和机翼材料的缝隙里，粘接强度比直角边缘高至少30%，不会出现降落冲击的时候支架脱落的问题。舵机摇臂的活动槽位留了足够的摆动余量，对应舵机正负60度的最大舵量，摇臂在整个活动行程里都不会碰到支架边缘，也不会和旁边的走线槽干涉——很多人装机的时候会把舵机线压在摇臂下面，飞久了线皮磨破导致舵机失控，这个支架专门在舵机出线的位置留了一个半圆形的走线缺口，舵机线可以顺着缺口走到机翼的主线槽里，完全避开摇臂的活动范围。

　　还有个很细节的设计，支架和舵机接触的定位面做了两个微小的定位凸点，对应舵机外壳上的定位凹槽，装舵机的时候只要把凸点卡进凹槽，舵机的输出轴中心就刚好和支架的摇臂槽中心对齐，不需要反复调整位置找正，对批量装机的航模工作室来说，能省不少装配校准的时间。另外支架的材质适配3D打印的PLA或者尼龙材料，壁厚均匀，最小壁厚1.2mm，打印的时候不需要加支撑，直接平放打印就能得到足够的强度，要是用在更大级别的机型上，也可以用轻木层板激光切割，轮廓完全通用，不需要重新调整数模。

　　实际装机测试的时候，这个支架的安装位置刚好让舵机输出轴和舵面的铰链线处于同一平面，舵机拉杆的传动效率能到95%以上，不会因为传动角度问题出现舵量损失，大角度拉杆的时候舵面响应很跟手，做特技动作的时候没有迟滞感。降落的时候哪怕机翼有轻微的形变，支架的镂空结构能提供一定的形变余量，不会像实心支架那样直接把冲击力传到舵机齿轮上，能有效保护舵机的金属齿不被冲击打坏，毕竟这类薄型金属齿舵机的齿轮更换成本不低，支架的缓冲设计能大幅降低舵机的损坏概率。
