适用于有限元分析的立方晶格结构设计

　　验证不同晶格构型在金属粉末烧结过程中的成型精度，尤其是节点位置的致密度表现，毕竟电力设备的支撑结构对力学一致性要求极高，节点位置如果存在烧结缺陷，长期受电磁振动影响很容易出现疲劳裂纹；另一方面，这类单胞模型可以通过阵列、布尔运算快速生成不同孔隙率的多孔结构，用于变压器内部的降噪缓冲部件设计，多孔晶格结构本身具备优异的阻尼特性，能够有效吸收绕组运行时产生的高频振动，降低变压器的整体运行噪音。设计过程中首先确定了单胞的基准边界，将单胞的外接立方体尺寸设定为通用的10mm基准边长，方便后续根据不同的仿真需求做比例缩放，不管是做毫米级的微结构性能仿真，还是放大到厘米级做部件级的力学测试，都可以通过统一的缩放系数快速调整，不会出现几何畸变。在电力变压器的核心结构研发环节，晶格类多孔结构的力学性能仿真验证是绕不开的前置工作，本次完成的三类基础立方晶格构型，正是为了匹配变压器铁芯夹件、绕组支撑结构的轻量化力学仿真需求而搭建。日常做变压器结构强度校核时，经常需要用到标准化的晶格单胞模型来做等效性能测算，很多时候找的开源模型要么存在几何破面，要么节点连接位置的倒角处理不符合增材制造的工艺要求，导入仿真软件后还要花大量时间修复几何，反而拖慢了仿真进度，所以这次直接从单胞的节点连接逻辑出发，重新搭建了简单立方、面心立方、体心立方三类最常用的晶格构型。从实际工程使用场景来看，这类基础晶格单胞一方面可以直接用于增材制造工艺的样件打印测试，

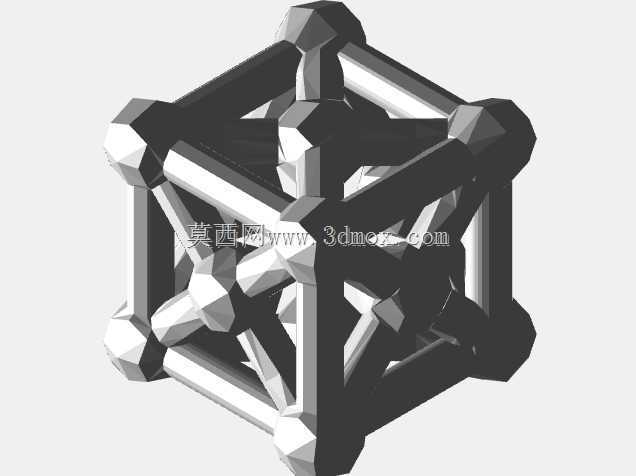

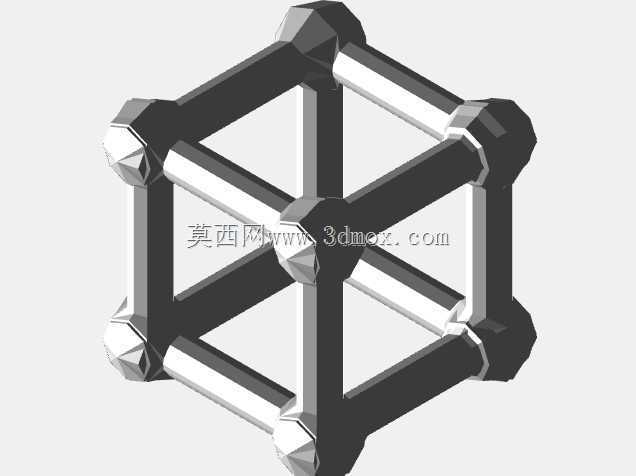

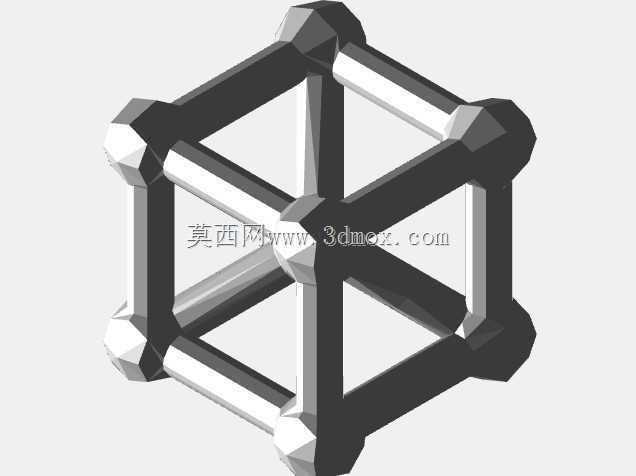

　　节点位置做了统一的圆角过渡处理，所有杆件与节点的连接位置都采用了与杆件直径等比例的圆角，避免应力集中问题，这一点在做有限元分析时尤为重要，如果是直角连接的晶格模型，仿真时节点位置会出现不符合实际的应力奇异点，导致仿真结果失真，根本无法用于实际的结构性能测算。三类晶格的杆件直径做了统一的参数化关联，简单立方构型的杆件沿三个正交方向布置，主要用于模拟各向同性的多孔结构力学性能，适合做承压类支撑部件的基础性能测算；面心立方构型在简单立方的基础上增加了面心位置的斜向连接杆，整体的抗剪切性能更优，适合用于承受复合载荷的支撑位置；体心立方构型则是在立方体中心设置连接节点，通过斜杆连接八个顶点，这类构型的比强度更高，在相同重量下的承载能力更优，

　　适合做轻量化要求较高的结构部件。建模时所有的几何特征都做了全参数化约束，单胞边长、杆件直径、节点圆角半径都可以通过参数表直接调整，不需要重新绘制草图，后续如果需要匹配不同孔隙率的仿真需求，只需要调整杆件直径参数，就能快速生成对应的晶格模型，大幅提升建模效率。考虑到增材制造的工艺约束，所有杆件的最小直径都设置为不小于0.8mm，避免打印过程中出现杆件断裂或者成型不良的问题，同时单胞的所有悬空面的倾斜角度都大于45度，不需要额外添加支撑结构就能完成打印，减少后处理的工作量。在实际的变压器结构仿真中，这类基础晶格单胞还可以用来做材料等效参数的测算，通过对单胞施加不同方向的载荷，测算出不同孔隙率下晶格结构的等效弹性模量、泊松比、

　　屈服强度等参数，后续做部件级仿真时，就可以直接用等效参数来代替复杂的晶格几何，大幅降低仿真的计算量，提升仿真效率。比如在设计绕组的支撑垫块时，就可以根据需要的承载能力和减重要求，选择对应构型的晶格结构，通过调整孔隙率来匹配所需的刚度，既保证支撑结构有足够的强度承受绕组的压紧力，又能通过多孔结构实现减重和减振的效果。另外，这类晶格结构也可以用于变压器内部的散热流道设计，连通的孔隙结构可以让冷却油在结构内部流动，带走绕组运行产生的热量，提升散热效率，在建模时特意保证了所有孔隙的连通性，不存在封闭的空腔，避免冷却油滞留影响散热效果，也防止打印过程中出现粉末残留无法清理的问题。从安装边界来看，单胞的六个面都做了平面化处理，阵列之后的晶格结构可以很方便地与其他实体结构做布尔合并，连接位置的几何过渡自然，不会出现连接位置的应力突变，不管是与金属实体结构配合，还是单独作为多孔功能部件使用，都能满足装配的尺寸精度要求。
