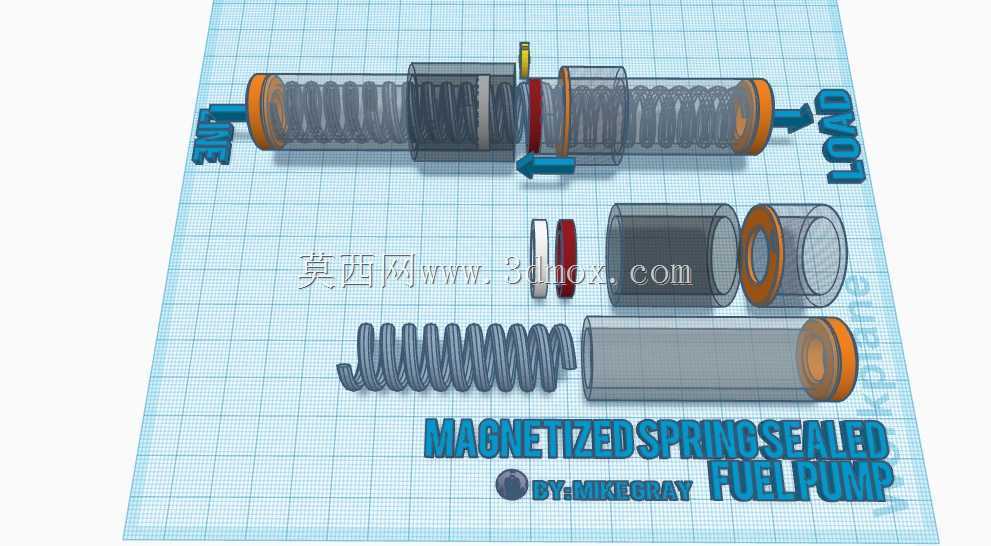

磁化弹簧密封燃油泵断开结构设计

　　在燃油输送系统的管路接驳场景中，传统硬连接结构在频繁通断的工况下，往往存在密封件磨损快、对接同轴度要求高、拆装后密封性能衰减明显的问题，尤其是在需要频繁切换油路、对接不同储油单元的作业场景中，常规的快插接头要么依赖橡胶圈的过盈挤压实现密封，长期受燃油浸泡后容易出现溶胀变形，要么需要额外的锁止机构，零件数量多，故障点也随之增加。这套磁化弹簧密封燃油泵断开结构，正是针对这类痛点做的针对性结构优化，核心是利用磁吸力替代传统的机械锁止力，配合弹簧的自适应顶推，实现无泄漏的流体通断接驳。

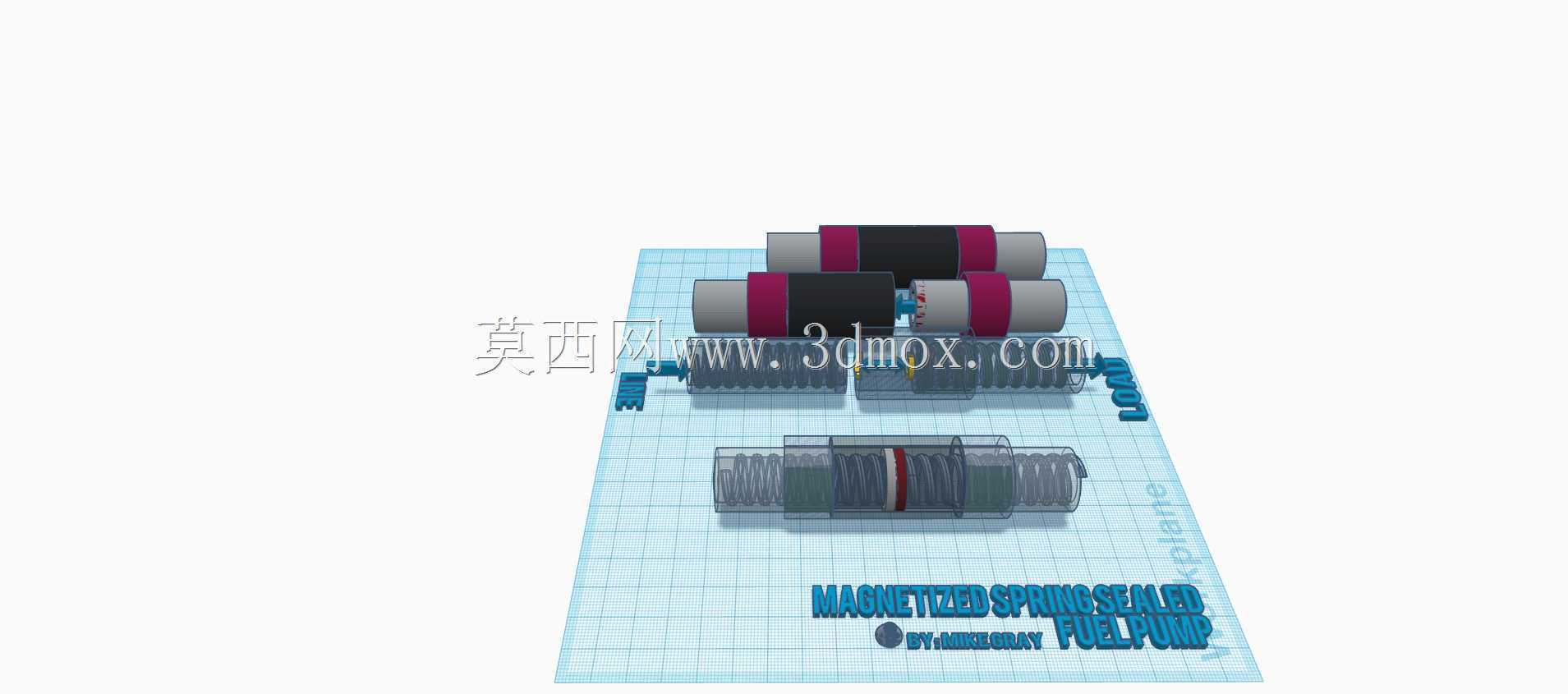

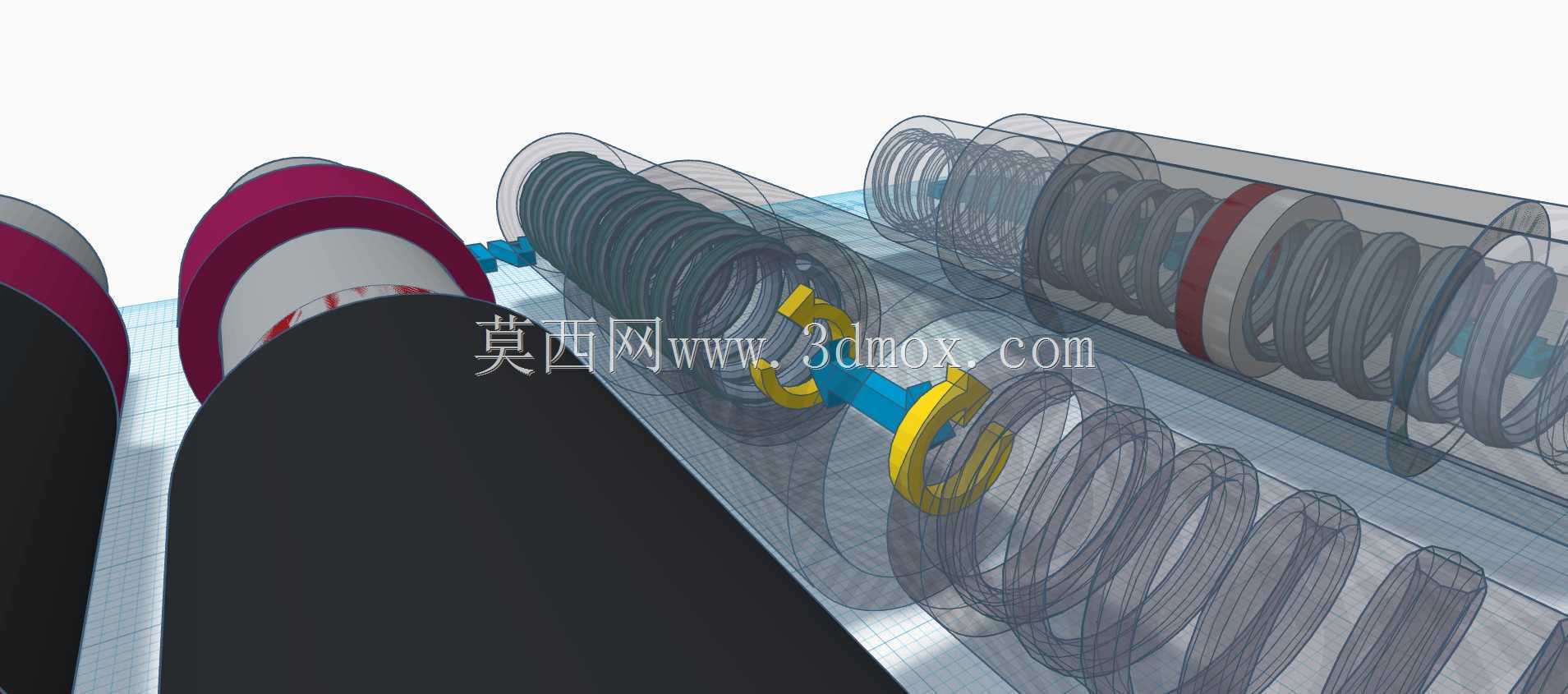

　　从实际应用场景来看，这类结构可以适配移动加油设备、试验台架燃油管路、小型内燃机的快拆油路系统，不需要额外的工具就能完成管路的对接与断开，对接过程中不需要精准对位找正，磁体的自对准特性会引导两端接口自动贴合同轴，降低现场操作的难度。结构的核心功能逻辑是，当两端接口靠近到磁吸力作用范围时，两端的磁极会自动吸附贴合，此时燃油缸内的弹簧沿着PTFE材质的模制轨道做螺旋运动，逐步推动密封端面完全压合，结合外密封件和圆柱体两端的磁极，在接口位置形成闭合的密封腔体，相当于在对接位置形成一个“锁定码头”，让燃油或者气态介质在转移过程中不会出现泄漏。

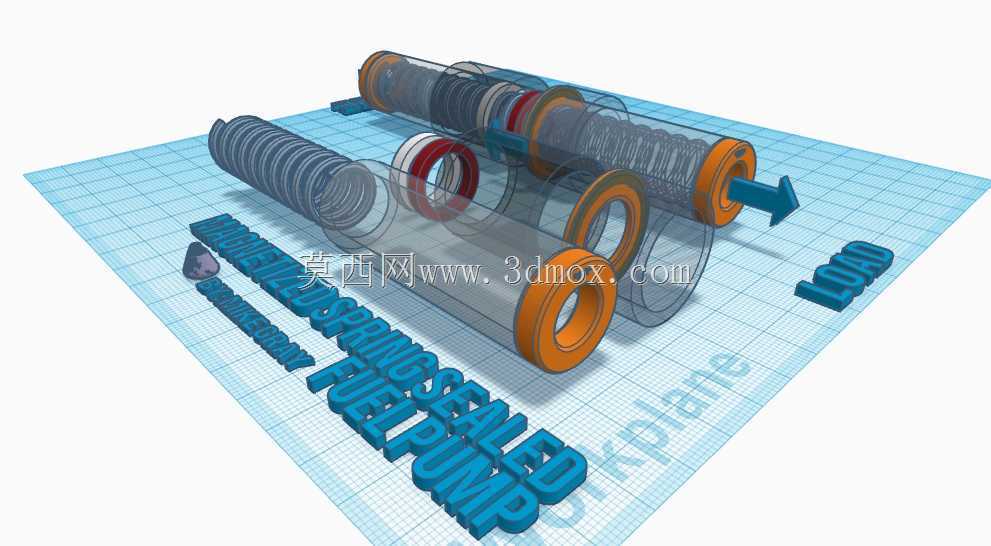

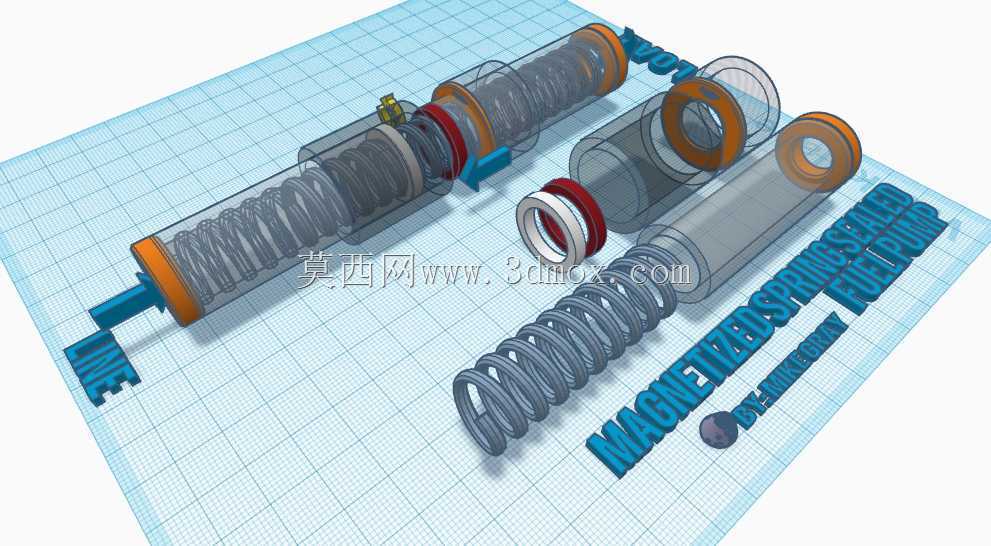

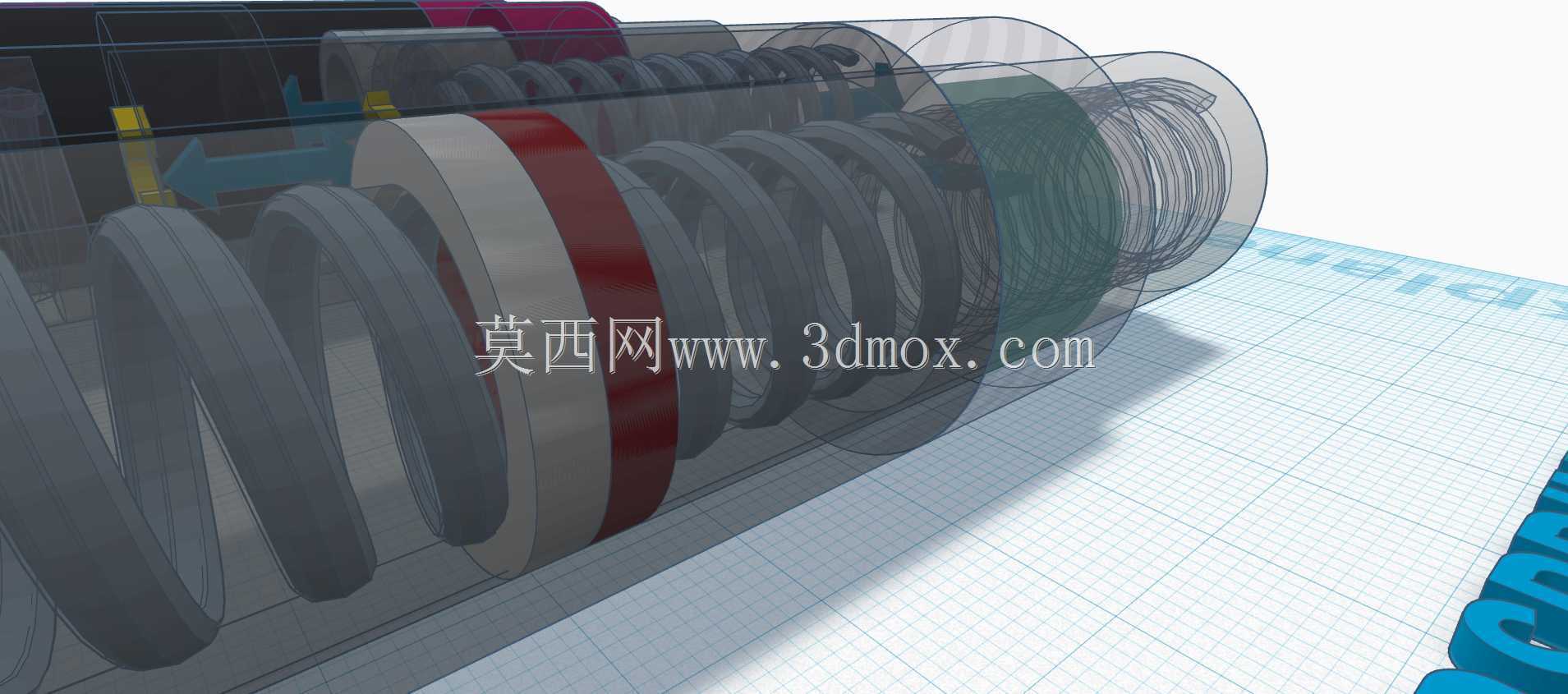

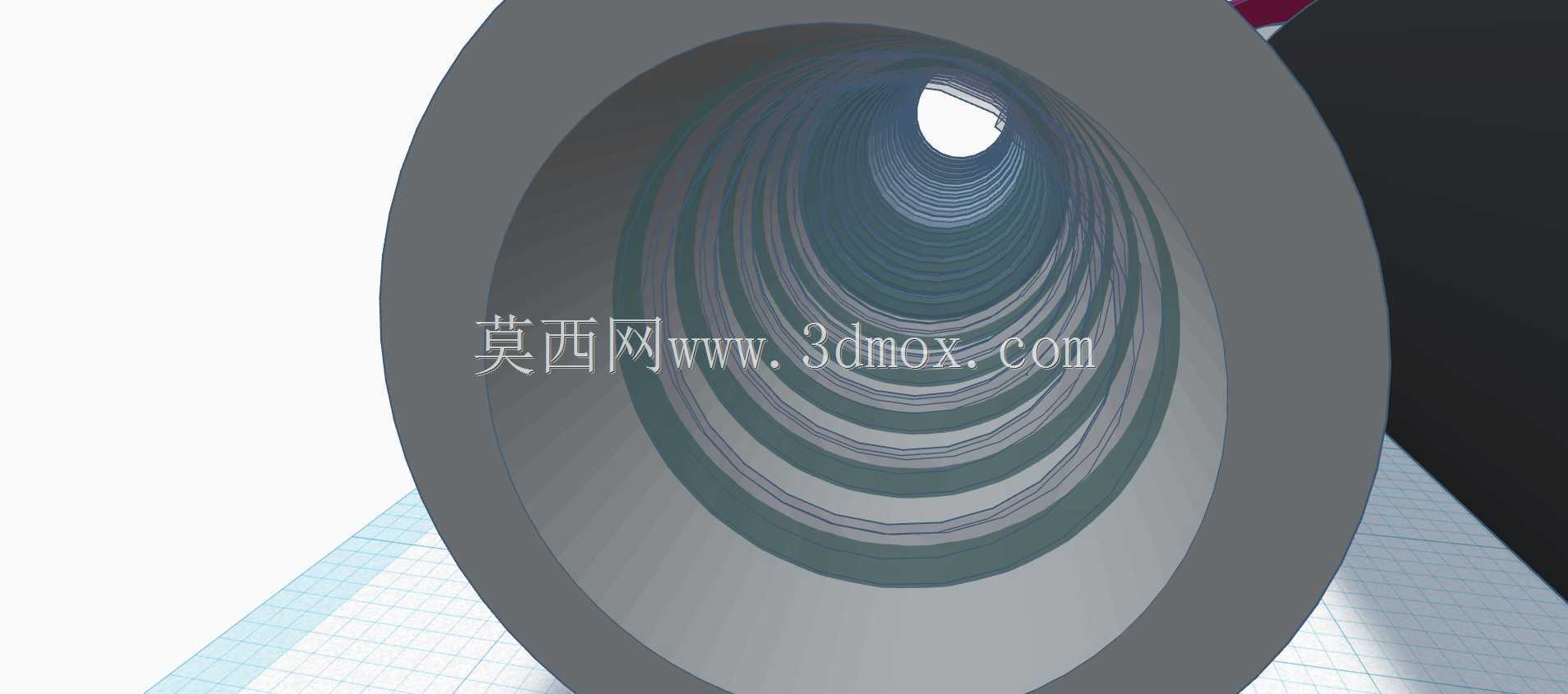

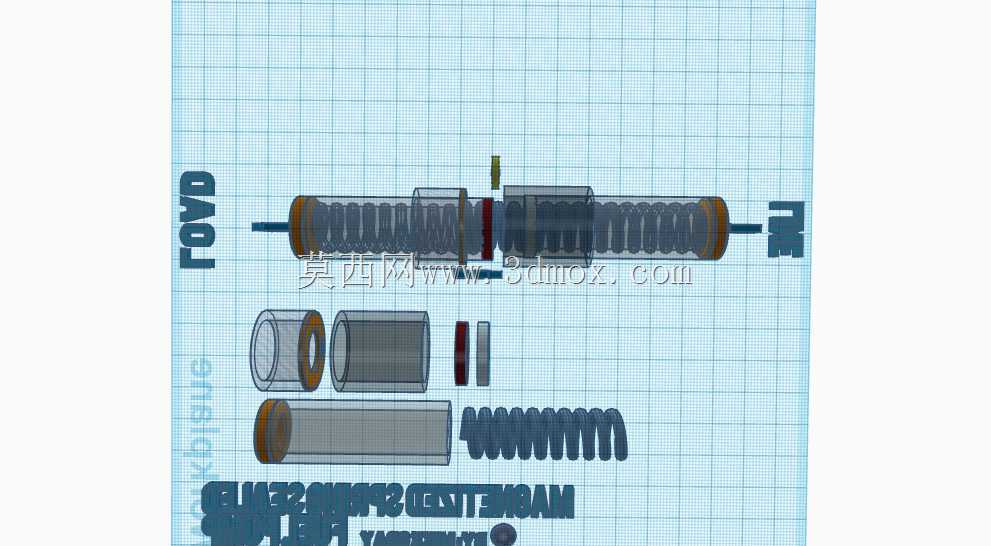

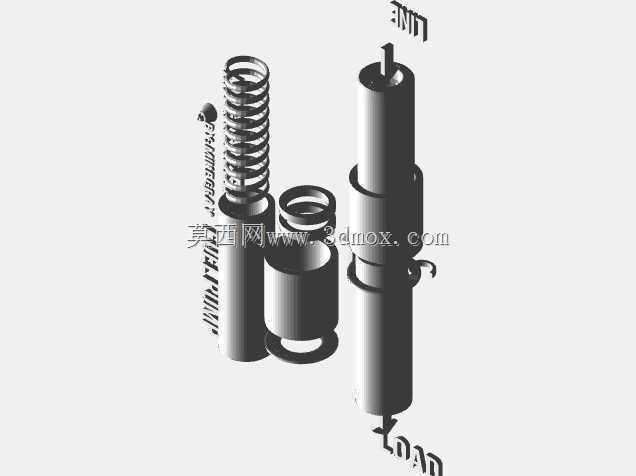

　　设计思路上没有采用复杂的多零件锁止结构，而是把功能集成在几个核心零件上：带螺旋轨道的柱体作为弹簧的运动导向，避免弹簧在压缩过程中出现偏斜卡滞，PTFE材质的轨道本身具备低摩擦、耐燃油腐蚀的特性，长期往复运动也不会出现明显的磨损量；磁化部件布置在柱体的两端，既承担对接时的吸附锁止力，又能在端面形成均匀的压合应力，避免局部压力不足导致的密封失效；弹簧的参数选型经过匹配，当磁体完全吸合时，弹簧提供的顶推力刚好能让外密封件产生合适的压缩变形量，既不会因为压缩量过大导致密封件过早老化，也不会因为压力不足出现密封间隙。

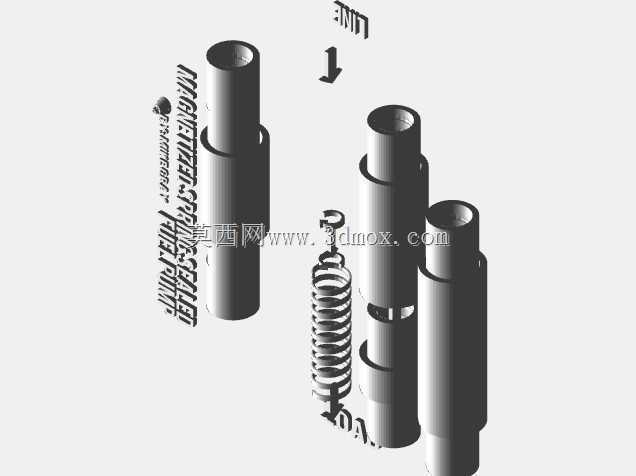

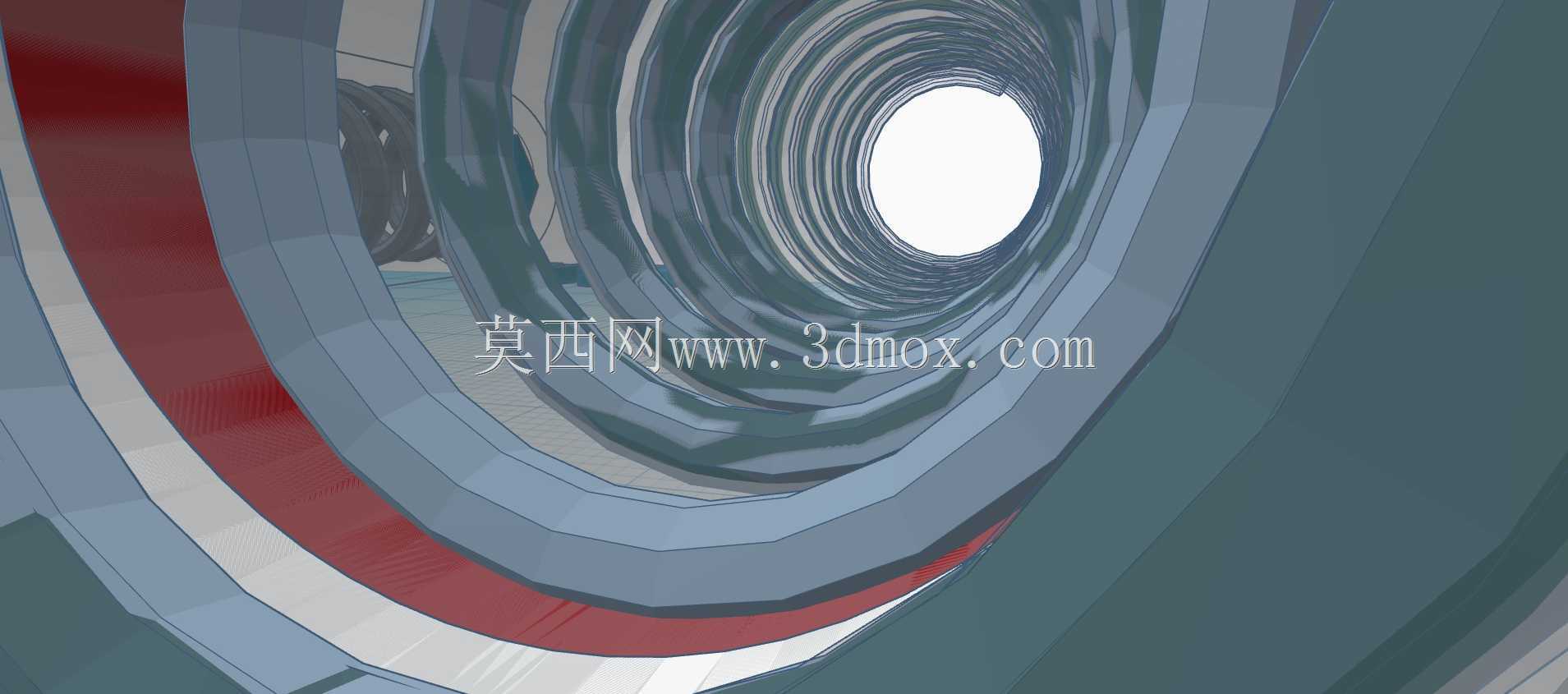

　　从安装边界来看，整个断开结构的径向尺寸控制在常规燃油管路的适配范围内，不需要对原有管路的安装空间做额外改造，轴向长度在断开状态和对接状态下的差值控制在弹簧的有效行程内，安装时只需要将两端分别接入对应的油路端口，不需要调整周边的管路固定位置。结构的过流通道做了平滑过渡设计，不会因为接口的存在产生明显的流阻变化，避免在燃油输送过程中出现局部涡流、气阻的问题。和传统的快接结构相比，这套设计没有外露的锁止卡扣、扳把等结构，外轮廓光滑，在狭小的安装空间内也不会出现和周边零件干涉的问题，日常维护时只需要定期检查密封端面的清洁度，不需要更换易损的锁止零件，长期使用的可靠性更高。

　　实际工况验证中，这种结构在反复通断数百次后，密封端面的磨损量依然在允许范围内，磁体的吸力没有出现明显衰减，弹簧的运动始终保持顺畅，没有出现卡滞、偏磨的情况，尤其是在带压接驳的场景下，磁吸力配合弹簧的顶推力，能够抵消管路内的流体压力，不会出现接口被压力顶开的问题。对于结构设计从业者来说，这种把磁吸附特性和弹簧自适应密封结合的思路，也可以延伸到其他流体管路的快接结构设计中，通过简化零件数量来降低故障概率，利用材料本身的特性实现功能集成，避免过度复杂的机构设计带来的可靠性问题。在建模过程中，需要重点关注螺旋轨道的导程和弹簧螺距的匹配关系，磁体安装位置的同轴度公差，以及密封件安装槽的尺寸精度，这些细节直接决定了最终结构的使用性能，尤其是密封端面的平面度要求，需要控制在合理的公差范围内，才能保证磁体吸合后端面完全贴合，不会出现微小的泄漏间隙。
