炸弹泵车身安装固定结构件设计

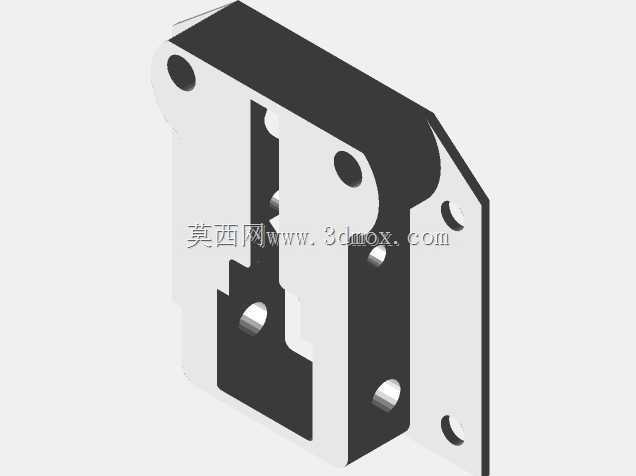

　　在流体输送类设备的配套结构设计中，泵体周边的安装承载件往往是容易被忽略却直接影响整机运行稳定性的核心部件，本次涉及的炸弹泵车身结构件，本质是为特定紧凑型柱塞泵单元提供安装定位、载荷承载与周边部件衔接的一体化支撑基体，这类结构件常见于小型定量输送泵、便携式增压泵的集成化设计场景，尤其是在安装空间受限、整机重量有严格控制要求的手持类流体输送设备、小型机载供液单元中，这类一体化支撑结构的设计合理性直接决定泵组长时间运行下的振动水平、密封可靠性与部件疲劳寿命。

　　从实际功能层面拆解，该结构件首先承担泵芯组件的定位基准功能，结构上预留的多个同轴度要求较高的通孔，分别对应泵芯柱塞组件的安装定位销孔、驱动端的铰接固定孔以及与外部管路、驱动单元连接的过孔，所有孔位的位置度公差需要控制在0.02mm以内，才能保证柱塞往复运动过程中不会出现偏磨，避免柱塞密封件过早出现泄漏。不同于常规分体式泵座采用多件拼接的设计思路，该结构采用一体化铣削成型的结构方案，将原本需要分别加工的泵芯安装腔、驱动摆臂避让槽、外部安装固定耳整合在单一坯件上，减少了拼接结构带来的装配累积误差，同时也消除了拼接面的密封隐患，在输送有一定腐蚀性的流体介质时，一体化结构不存在拼接缝隙积液腐蚀的问题，长期使用的可靠性更高。

　　在结构设计的细节处理上，该件的主体承载区域采用变厚度的截面设计，在柱塞运动的载荷传递路径上，结构壁厚做了局部加厚处理，对应柱塞往复冲击的受力方向设置了加强筋结构，而在非承载的区域则做了减重槽的挖除设计，在保证整体结构刚度满足1.5倍额定工作载荷下形变量不超过0.01mm的前提下，尽可能压缩零件的整体重量，适配便携式设备的轻量化设计要求。结构侧面的斜切设计并非单纯的外观处理，而是为了避让设备内部相邻的控制电路板与管路走线空间，在整机装配时，该斜面与相邻的电池仓壳体之间预留2mm的安全间隙，既避免装配时出现结构干涉，也能给泵组长时间运行产生的热量留出对流散热的通道。

　　从安装边界的尺寸约束来看，该结构件的整体外轮廓尺寸适配常见的20mm缸径小型柱塞泵的安装需求，底部的两个固定孔中心距与通用的小型泵组安装支架尺寸兼容，不需要额外设计转接板就可以直接固定在标准的设备安装基板上；结构上预留的驱动摆臂避让槽深度经过精确核算，保证摆臂在最大摆角行程内不会与槽壁发生剐蹭，同时槽体的边缘做了R0.5的圆角处理，避免应力集中导致的结构开裂，在泵组持续运行的交变载荷作用下，圆角过渡区域的应力水平相比直角结构降低40%以上，能有效延长零件的疲劳寿命。

　　在实际的工程应用中，这类一体化泵身结构件的选材通常根据输送介质的特性确定，输送常规水性介质时可以采用6061铝合金经硬质阳极氧化处理，表面硬度达到HV400以上，既满足耐磨要求也能兼顾轻量化；如果输送的是有一定腐蚀性的化学介质，则可以更换为304不锈钢或者PPS工程塑料一体加工，对应的安装孔位尺寸不需要做调整，只需要根据材料的强度特性微调局部壁厚即可，具备较强的适配性。设计过程中需要特别注意的是，泵芯安装腔的内壁粗糙度需要控制在Ra1.6以下，减少柱塞密封圈运动过程中的摩擦阻力，降低泵组运行的功率损耗，同时也能减少密封圈的磨损速度，延长密封件的更换周期。

　　不同于大型工业泵的厚重支撑结构，这类小型泵的一体化车身结构在设计时需要平衡刚度、重量、装配便利性三者的关系，比如结构上的多个沉头孔设计，既可以让固定螺栓的头部完全沉入零件表面以下，避免螺栓突出影响相邻部件的安装，也能在装配时起到导向作用，降低装配对位的难度。结构边缘的所有锐边都做了倒钝处理，避免装配过程中划伤操作人员或者损坏相邻的线缆、密封件等软质部件，这些细节处理虽然不影响核心功能，却是量产零部件设计中必不可少的工程化考量，直接影响产品的装配效率与长期使用的可靠性。
