Creo环境下仿生苹果造型参数化建模作品

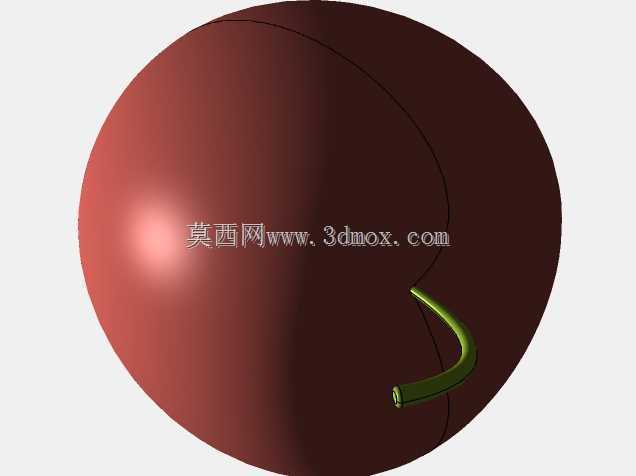

　　本次完成的仿生苹果造型参数化模型，最初的设计触发点来自结构力学仿真教学中的具象化演示需求——在给新入职的结构工程师讲解静力学变形云图的判读逻辑时，纯几何方块、圆柱这类标准体的仿真结果过于抽象，新人很难快速建立变形梯度与实体形态的对应认知，因此萌生了用大众熟悉的自然水果形态做仿真载体的想法，让变形色带的分布能顺着曲面的自然弧度呈现，降低入门阶段的认知门槛。建模阶段没有采用常规的实体拉伸切除思路，而是先沿着苹果的自然轮廓提取了12条纵向曲率控制线，果身部分的曲面过渡全程用曲率连续约束，避免出现硬棱导致后续仿真网格划分时出现应力奇异点；果柄部分单独做了小曲率过渡处理，和果身衔接的位置做了0.2mm的圆角导顺，

　　这个细节是之前多次做小特征仿真时踩过的坑——如果衔接处存在曲率突变，哪怕几何上是完全连接的状态，网格划分到这个位置也会出现单元畸变，最终算出来的应力值会比实际值高出两个数量级，完全失去参考意义。从实际应用场景来看，这个模型除了作为CAE教学的演示载体外，也可以直接复用在文创类工业产品的结构衍生设计中，比如做苹果造型的小型桌面加湿器、创意礼品摆件的结构基体时，只需要在现有曲面基础上抽壳、预留内部元器件的安装位即可，不需要重新搭建基础曲面，能节省至少60%的前期造型时间。模型的整体外轮廓控制在直径100mm、总高120mm的边界范围内，果柄突出果身顶面的高度是18mm，这个尺寸边界是特意按照桌面小型文创产品的常规安装空间设定的，

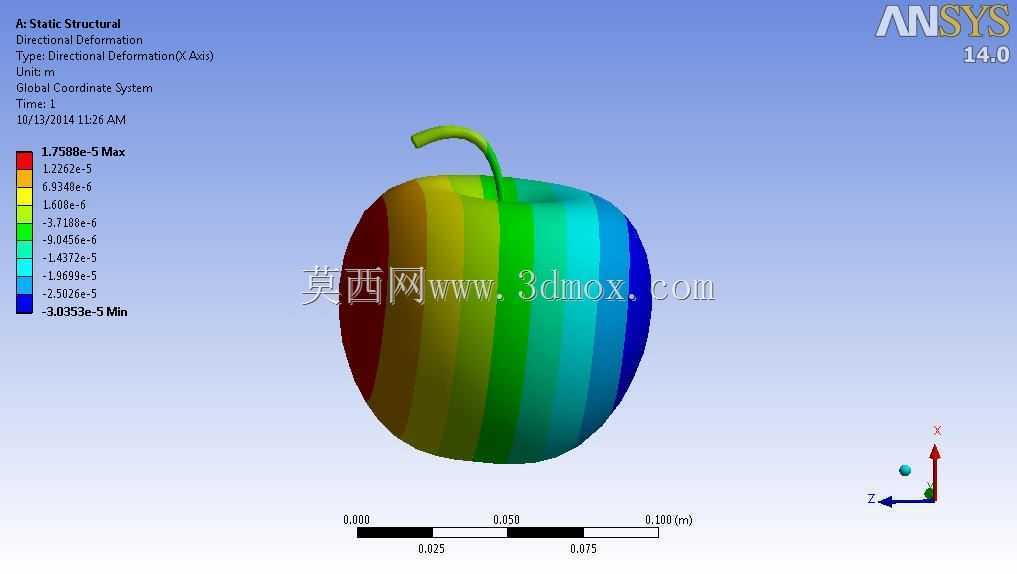

　　不管是后续做3D打印手板验证，还是开模做注塑件，都不需要额外调整整体比例，直接适配常规的小产品生产工艺参数。做有限元前置处理的时候，特意把果身的网格尺寸做了梯度设置，果身主体部分用2mm的单元尺寸，果柄和果身衔接的位置加密到0.5mm，这样既不会因为整体网格过密导致计算时间过长，也能保证关键位置的仿真精度；从最终的静力学变形结果来看，果身侧面的变形梯度沿着曲面均匀分布，没有出现局部应力集中的异常区域，说明前期的曲面曲率控制是符合仿真要求的，不会出现几何错误导致的计算不收敛问题。很多刚接触曲面建模的工程师容易陷入“造型好看就行”的误区，忽略后续仿真、加工环节对几何质量的要求，比如做曲面的时候随意调整控制点导致曲面出现微褶皱，

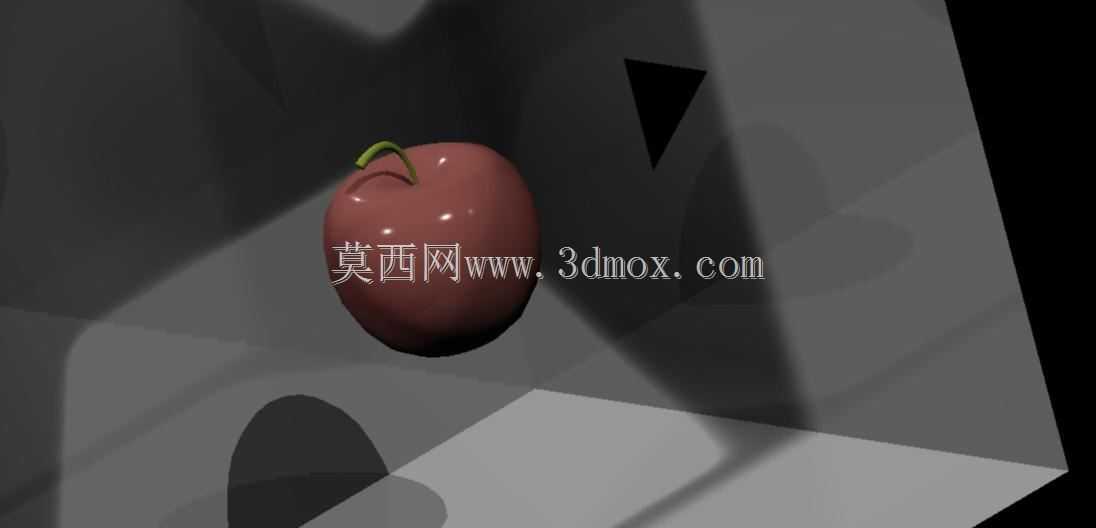

　　肉眼很难分辨，但导入CAE软件的时候就会出现破面、网格划分失败的问题，这个模型在搭建的过程中每完成一段曲面就做一次几何检查，把曲面的高斯曲率偏差控制在0.001以内，不管是导入结构仿真软件做力学分析，还是导入渲染软件做效果展示，都不需要再做几何修复工作。另外这个造型的分模面也做了提前预判，沿着果身最大轮廓线做的曲面延伸，刚好可以作为注塑分模的分型面，后续如果要做量产件的模具设计，不需要重新找分模线，直接提取现有轮廓线就能完成分模面的搭建，这也是做参数化模型时需要提前考虑的点——不能只盯着建模环节的效率，要把后续仿真、加工、开模全流程的需求都融入到前期的建模思路里，才能让模型的复用价值最大化。
