天文观测用2英寸M42M48接口滤镜抽屉结构

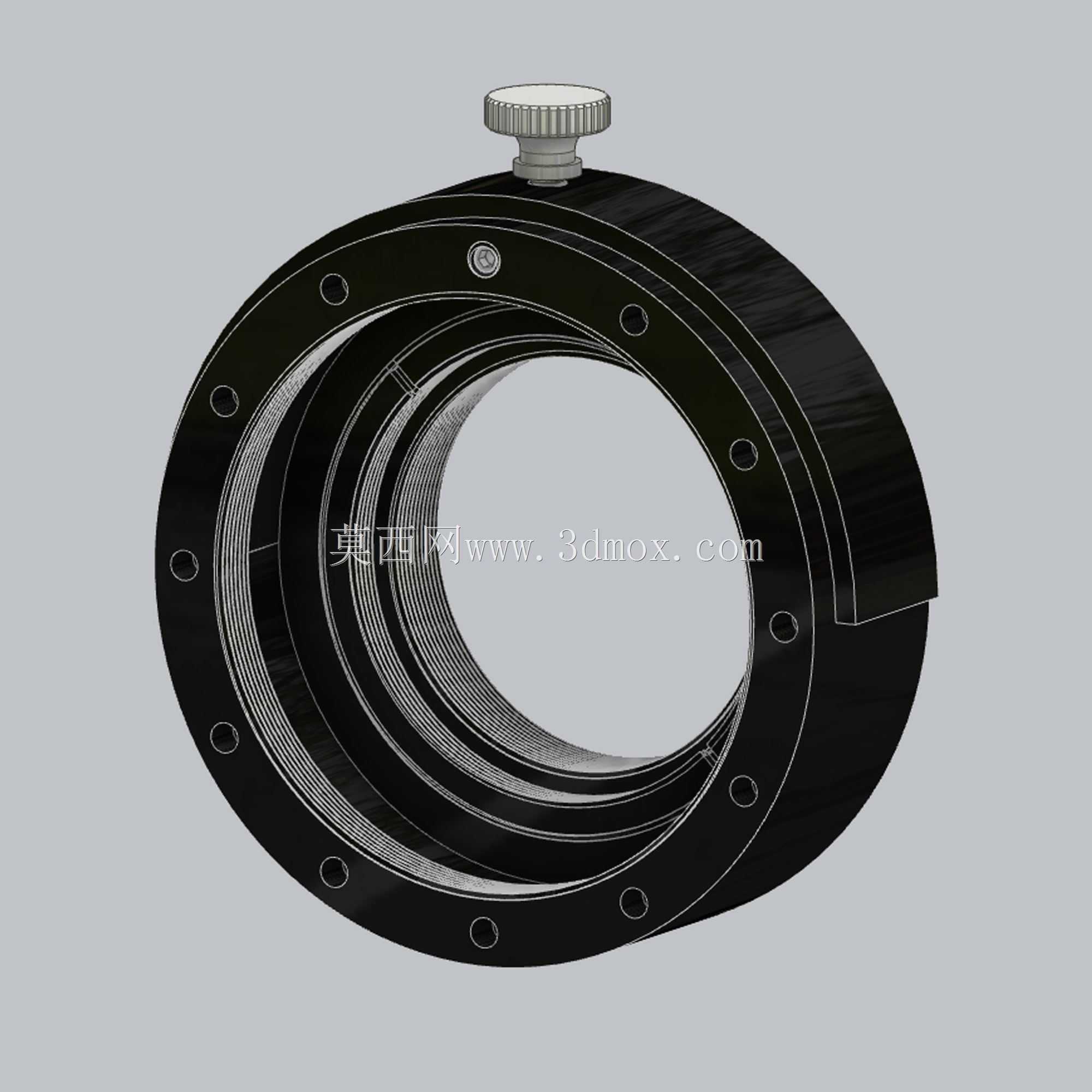

　　在业余天文观测与专业天文摄影场景中，滤镜抽屉是光路系统里不可或缺的转接功能部件，主要承担不同规格光学滤镜的快速切换、光路同轴定位的作用，避免反复拆装滤镜带来的光轴偏移、镜片污损问题，同时减少更换配件时的设备调试时间，提升观测与拍摄的流程效率。这款2英寸规格的滤镜抽屉，适配主流的天文望远镜后端光路系统，兼容M42与M48两种通用摄影接口，可匹配绝大多数市售的2英寸规格天文滤镜，无需额外转接环即可完成安装，降低了配件堆叠带来的光路后截距偏差风险。从结构设计来看，整体采用环形同轴主体作为核心承载结构，主体外圈均匀分布多组安装定位孔，用于和望远镜后端调焦座、相机转接环等部件进行刚性连接，孔位的位置度公差控制在0.02mm以内，

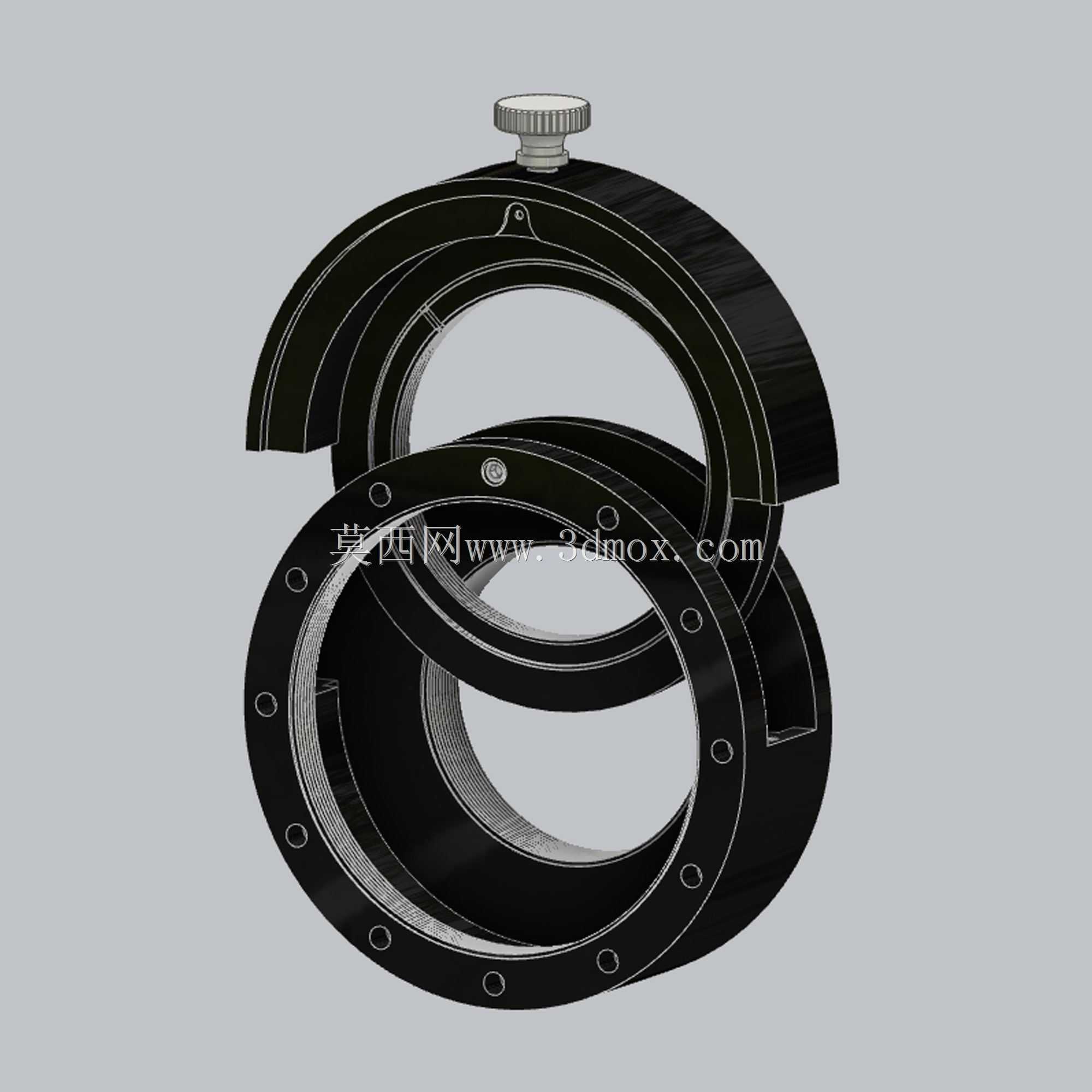

　　保证安装后整体光路的同轴度，避免出现画面边角失光、成像偏轴的问题。抽屉式的抽拉结构设置在主体中部的环形腔体内，抽拉行程经过精准核算，推入到位后可通过顶部的滚花锁紧旋钮完成位置固定，旋钮采用细牙螺纹设计，锁紧时不会对抽屉主体产生侧向挤压力，避免滤镜平面出现倾斜，保证滤镜平面与成像焦平面的平行度误差控制在0.01mm以内，防止出现局部成像模糊的问题。抽拉结构的内部设置有标准的滤镜安装卡槽，卡槽的尺寸公差按照2英寸滤镜的通用标准设计，既可以保证滤镜安装后无旷量，也不会因为过盈配合导致滤镜边框被挤压变形，卡槽底部设计有柔性缓冲垫，避免金属硬接触刮伤滤镜的镀膜层。接口部分同时兼容M42×0.75与M48×0.75两种通用天文摄影螺纹规格，

　　两端接口的螺纹同轴度经过严格校验，安装后可保证不同配件连接后的光路一致性，无需额外调整光轴即可直接使用。外形尺寸方面，整体最大外径适配2英寸光路的通光要求，内部通光孔径无遮挡，不会对全画幅规格的成像画面产生暗角，安装后整体突出长度控制在合理范围内，不会过多占用后端的后截距空间，可适配不同型号的天文相机、目镜等终端配件。在实际使用场景中，这款滤镜抽屉可安装窄带滤镜、光害滤镜、偏振滤镜等不同功能的光学滤镜，抽拉结构支持快速更换滤镜，无需将整个转接结构从望远镜上拆下，在长时间的深空摄影过程中，可快速切换不同滤镜完成多通道拍摄，大幅减少设备操作的时间，同时避免反复拆装带来的灰尘进入光路、光轴偏移等问题。

　　结构的材质选用高强度航空铝合金作为主体材料，表面做黑色阳极氧化处理，既可以降低结构自重，也可以减少内部反光对成像质量的影响，所有边角位置都做了倒角处理，避免安装时刮伤配件或者操作人员。锁紧旋钮的滚花设计采用大间距防滑纹理，即使在低温环境下佩戴保暖手套也可以轻松完成锁紧与松开操作，适配野外天文观测的复杂使用环境。抽屉的抽拉阻尼经过反复调试，既不会因为过松导致使用过程中抽屉自行滑出，也不会因为过紧导致抽拉困难，单手即可完成滤镜更换操作。在安装边界上，主体的安装孔位采用标准的圆周均布设计，可匹配市面上绝大多数同规格的天文转接配件，无需额外打孔改装即可直接安装，接口螺纹的公差按照通用标准加工，和不同品牌的调焦座、转接环、相机配件都可以顺畅旋合，不会出现卡滞、滑牙的问题。整体结构没有多余的突出部件，安装后整体轮廓规整，可搭配不同的遮光罩、导星镜配件使用，不会产生结构干涉。
