带联动机构的径向发动机缸体结构

　　在小型航空动力、紧凑型特种作业动力单元的应用场景里，径向发动机凭借轴向尺寸紧凑、单位重量功率密度高的特性，始终占据着不可替代的应用位置，尤其是在对安装空间轴向长度有严格限制的轻型无人机、小型便携动力设备、老式轻型通航飞机的动力选型中，这类结构的动力单元往往是优先考虑的方案。本次呈现的带机构径向发动机核心缸体结构，是整套动力单元的装配基准载体，所有的曲柄连杆机构、配气组件、燃油供给接口、散热连接结构都要依托这个缸体完成定位装配，其结构设计的合理性直接决定了整套动力单元的运行稳定性与装配精度。

　　从实际功能层面看，这个缸体作为径向发动机的主体承载结构，需要同时满足多方面的工程要求：首先是圆周方向均匀布置的气缸安装位精度，径向发动机的多个气缸沿曲轴中心呈放射状排布，每个气缸的中心轴线都必须精准交汇于曲轴回转中心，哪怕是零点几毫米的轴线偏移，都会导致连杆运行过程中出现偏磨，轻则增大动力输出损耗，重则在高转速运行时出现连杆断裂、缸体拉伤的严重故障。其次是缸体自身的结构强度，发动机运行过程中，每个气缸交替做功产生的爆发压力会持续作用在缸体内壁与安装结合面上，这就要求缸体的壁厚设计、加强筋排布必须匹配做功时的应力分布，在保证整体重量可控的前提下，避免应力集中导致的结构变形或开裂。

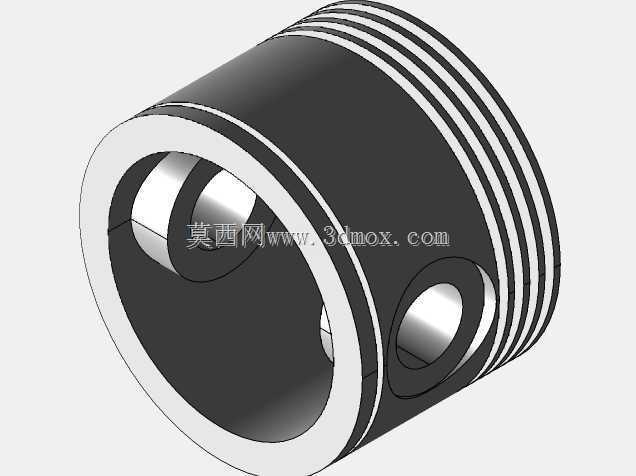

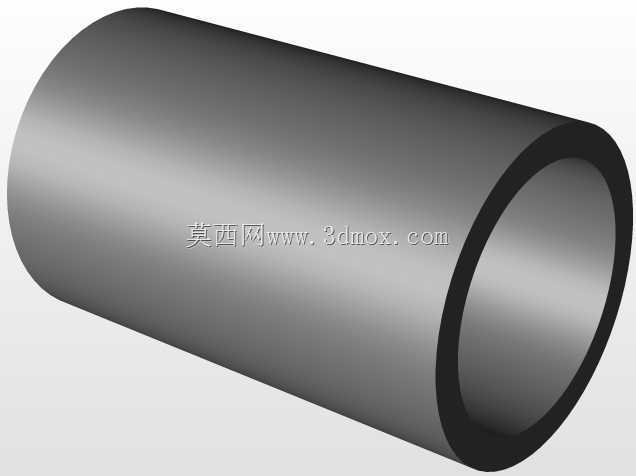

　　设计思路上，这个缸体采用了一体式圆筒形主体结构，相较于分体拼接式的缸体设计，一体式结构能够更好地保证各气缸安装位的位置度一致性，同时减少了拼接面的密封需求，降低了运行过程中出现漏气、漏油的风险。缸体内壁的加工精度要求极高，需要与活塞组件形成高精度的滑动配合，表面粗糙度、圆柱度公差都要严格控制在对应精度等级内，才能保证活塞往复运动时的密封性能，减少压缩行程的压力损失，提升动力输出效率。缸体上端的开口结构用于安装气缸盖、配气机构等顶部组件，下端的连接法兰则用于和曲轴箱、润滑系统组件完成对接，法兰面上的连接孔位采用圆周均匀排布的设计，保证装配时螺栓锁紧力均匀分布，避免结合面受力不均出现密封失效。

　　从安装边界与尺寸适配的角度来看，这类径向发动机缸体的外径尺寸直接决定了整套动力单元的径向安装空间需求，在进行整机配套选型时，首先要确认缸体外径是否能够适配安装舱位的径向尺寸，同时要预留出足够的散热间隙，保证风冷散热时气流能够顺利通过缸体外壁带走运行产生的热量。缸体的轴向高度则需要和曲轴的曲柄半径、连杆长度、活塞行程做匹配计算，确保活塞运行到上止点和下止点时，都不会和缸体两端的其他组件发生运动干涉。在进行三维建模装配时，需要先以缸体的中心轴线为装配基准，依次导入曲轴、连杆、活塞等运动组件，通过运动仿真模拟全行程的运行状态，逐一核对每个运动部件的间隙值，尤其是连杆摆动过程中与缸体内壁、相邻连杆之间的间隙，必须预留出足够的热膨胀余量，避免高负荷运行时因部件受热膨胀出现卡滞。

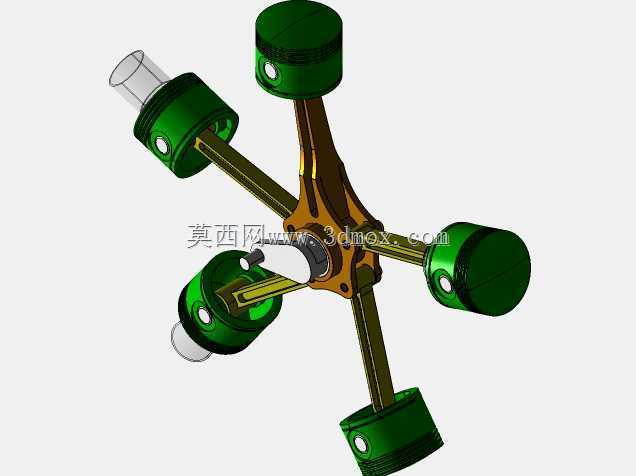

　　在实际的工程应用中，这类带完整机构的径向发动机模型，能够为结构设计人员提供直观的装配参考，在进行同类型动力单元的改型设计时，可以基于这个基础结构调整缸径、行程、气缸数量等参数，快速匹配不同功率等级的动力需求。同时，完整的机构装配模型也能用于装配工艺的编制，指导生产环节的组件装配顺序，明确每个连接螺栓的锁紧力矩要求，减少装配过程中的错装、漏装风险。对于三维建模从业者而言，这类模型能够帮助理解径向发动机的空间排布逻辑，掌握放射状多气缸结构的装配基准设定方法，熟悉运动部件之间的间隙校核流程，避免在同类结构设计中出现基准偏移、运动干涉等常见问题。缸体外部的预留安装位还可以根据实际使用需求拓展安装散热鳍片、燃油管路固定支架、传感器安装座等附属组件，不需要对主体结构做大幅修改，具备较好的改型适配性，能够覆盖多类小型动力单元的应用需求。
