星型气缸布局径向发动机结构设计

　　在航空动力发展的早期阶段，径向发动机凭借自身独特的结构优势，一度成为活塞式航空发动机的主流构型，即便在燃气轮机占据航空动力主导地位的当下，这类结构依然在小型通航飞机、复古飞行器复刻、特种动力装置领域保有不可替代的应用场景。不同于直列、V型气缸排布的内燃机，径向发动机的所有气缸以曲轴轴线为中心，呈放射状均匀分布在曲轴箱周围，从输出端正面观察，整台发动机的气缸排布如同恒星向外辐射的星芒，这也是其“恒星引擎”别称的由来。

　　从实际使用场景来看，这类径向构型的发动机天生具备优异的风冷适配性——每一个气缸都直接暴露在迎面气流中，不需要设计复杂的水冷管路、散热水箱与冷却液循环系统，整台动力装置的结构重量更轻，在作战场景下即便单个气缸被击中受损，剩余气缸依然可以维持基本动力输出，战场生存能力远优于同期的液冷发动机。在民用领域，这类结构也常被应用于小型固定翼通航飞机、农业作业飞行器，部分定制化的特种地面设备也会采用这类结构作为动力源，依托其大扭矩输出特性适配低转速大负载的作业需求。

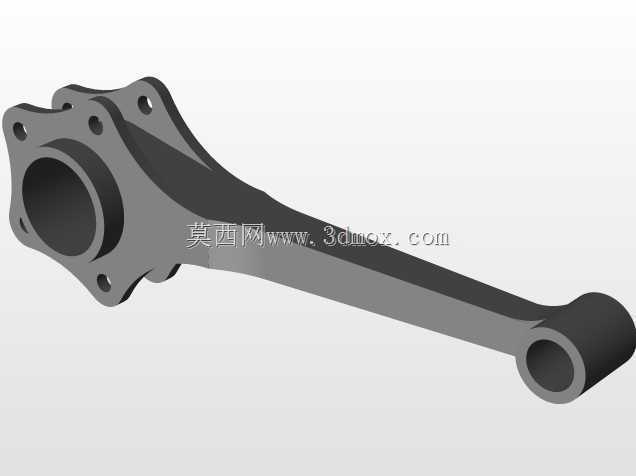

　　从结构设计逻辑来看，径向发动机的核心设计围绕中央曲轴箱展开，所有气缸的安装基准面都统一加工在曲轴箱的环形安装面上，每个气缸的轴线都垂直相交于曲轴的回转中心，这种排布方式可以大幅缩短曲轴的总长度，不需要像直列发动机那样设计多段支撑的长曲轴，曲轴本身的刚性更好，运转过程中的挠曲变形量更小，能够承受更大的气缸爆发压力。和直列发动机每个气缸对应一个曲柄销的设计不同，传统径向发动机通常采用单曲柄销配合主连杆与关节连杆的结构：一个主连杆直接连接在曲柄销上，其余气缸的连杆通过铰接的方式连接在主连杆的大端凸缘上，这种设计可以让所有气缸的活塞往复运动都作用在同一个曲柄销上，大幅简化曲轴的加工工艺，同时让整台发动机的轴向尺寸压缩到极致。

　　在安装边界的设计考量上，这类径向发动机的整机轮廓近似短圆柱形态，安装法兰通常布置在曲轴箱的后端，和飞机防火墙的安装支架直接对接，输出轴从曲轴箱前端伸出，连接螺旋桨调速机构与螺旋桨本体。设计过程中需要严格控制每个气缸的中心距，既要保证相邻气缸的散热鳍片之间留有足够的气流通道，避免气缸之间出现热堆积，也要控制整台发动机的最大外径，避免超出飞行器发动机舱的轮廓边界，带来额外的气动阻力。气缸本身采用分体式设计，气缸头集成进排气门、火花塞安装座与散热鳍片，气缸筒采用耐磨合金铸铁加工，和曲轴箱的安装面采用定位止口配合，保证气缸轴线和曲轴中心的垂直度偏差控制在允许范围内，避免活塞运行过程中出现偏磨。

　　从功能特性来看，径向发动机的做功间隔角更小，以常见的九缸径向构型为例，曲轴每旋转80度就有一个气缸完成做功冲程，动力输出的平顺性远优于同排量的四缸、六缸直列发动机，曲轴运转的波动量更小，不需要配备大质量的飞轮来稳定转速，这对于航空应用来说可以进一步降低整机重量。同时这类结构的维护可达性更好，所有气缸都布置在曲轴箱外围，检查火花塞、调整气门间隙、更换气缸密封件的时候不需要拆解大量周边附件，地勤维护的效率更高，在野外作业场景下可以快速完成故障排查与零件更换。

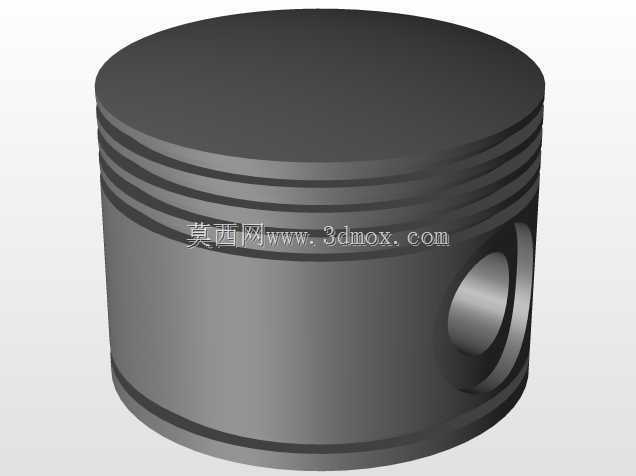

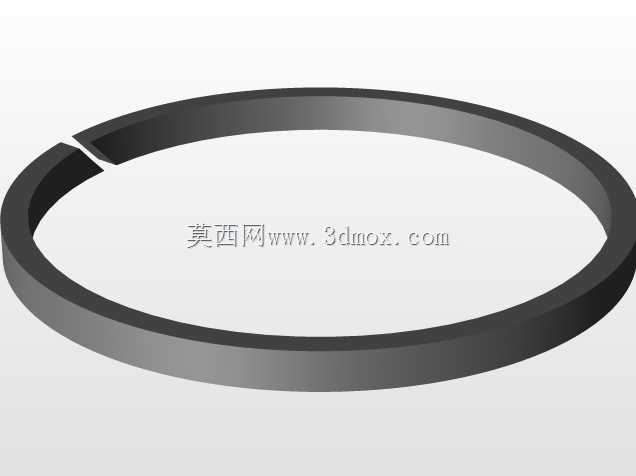

　　在建模过程中需要重点关注的配合关系包括：活塞和气缸筒的间隙配合、连杆大小端的轴承配合、主连杆和关节连杆的铰接间隙、曲轴和曲轴箱主轴承的同轴度要求，这些配合尺寸的精度直接决定了发动机运转过程中的机械效率与密封性能。不同于车用内燃机的设计逻辑，径向发动机的润滑系统通常采用干式油底壳设计，因为航空发动机在飞行过程中会出现大角度俯冲、爬升的姿态变化，湿式油底壳的机油会在惯性作用下偏移，无法保证机油泵的正常吸油，干式油底壳结构可以将机油存储在独立的机油箱内，通过回油泵将各个润滑点回流的机油抽回油箱，不管飞行器处于什么飞行姿态，都能保证稳定的机油供给。

　　这类结构的设计难点在于配气机构的布置，早期的径向发动机很多采用顶置气门设计，通过曲轴前端的凸轮盘驱动挺杆，沿着气缸外部的推杆通道驱动气门摇臂完成进排气动作，整个配气机构的传动路径更长，需要严格计算凸轮的型线，保证各个气缸的进排气相位和活塞运动位置精准匹配，避免出现气门碰撞活塞的故障。同时由于气缸呈放射状排布，进排气总管的布置需要兼顾各个气缸的进气均匀性，避免不同气缸的进气量偏差过大，导致各缸工作不均匀，出现个别气缸排温过高的问题。
