镂空式长条形高强度绝缘安装承载板

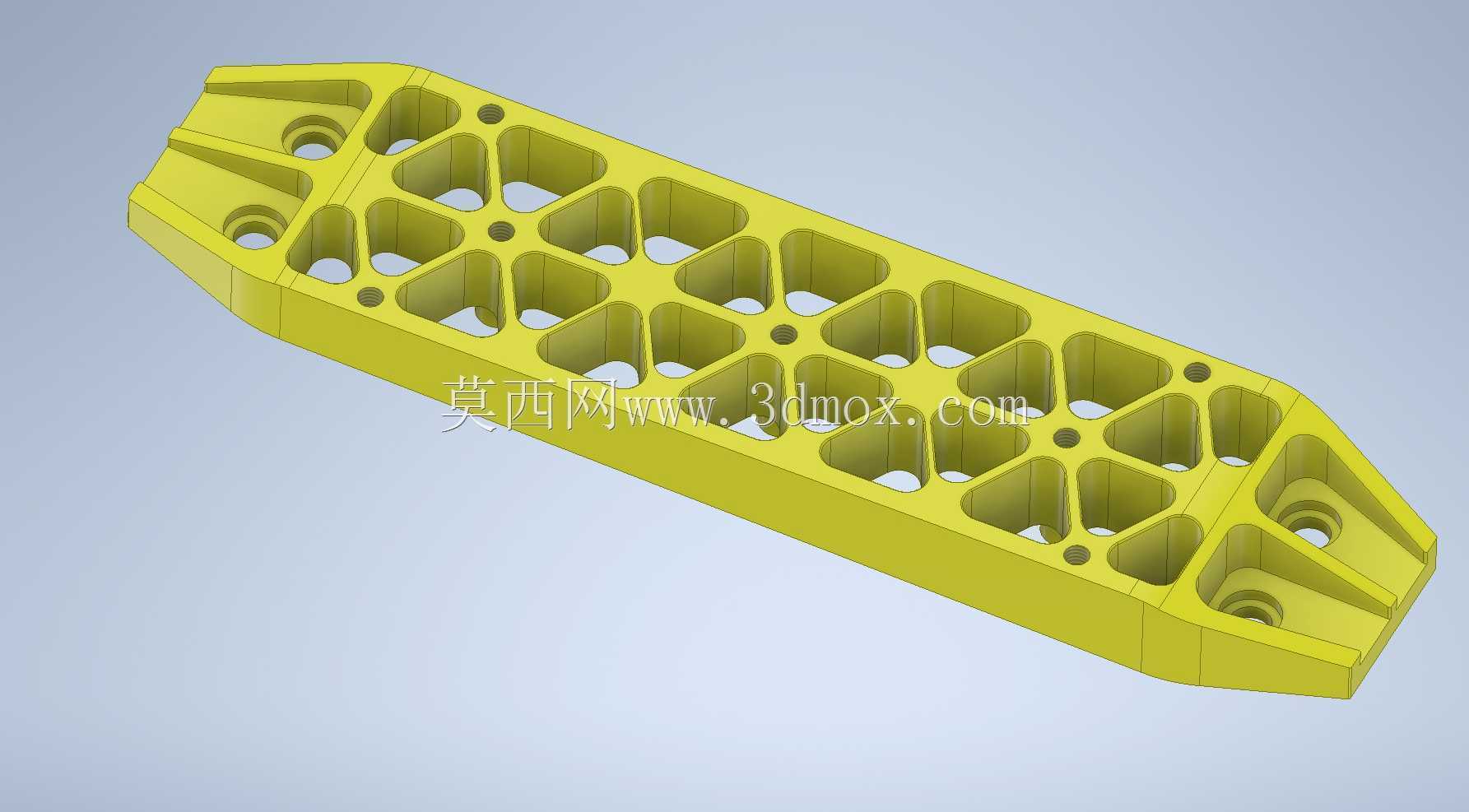

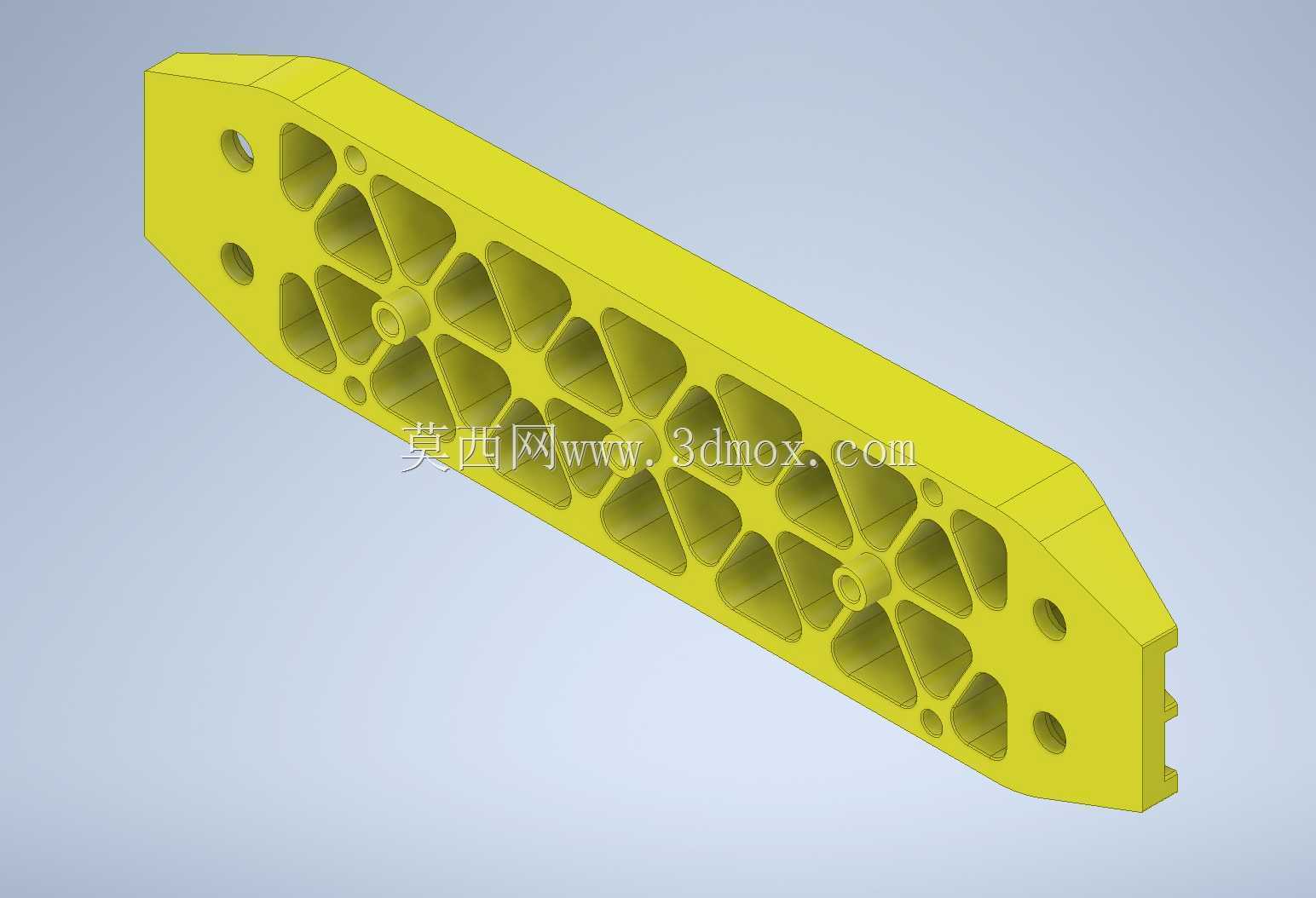

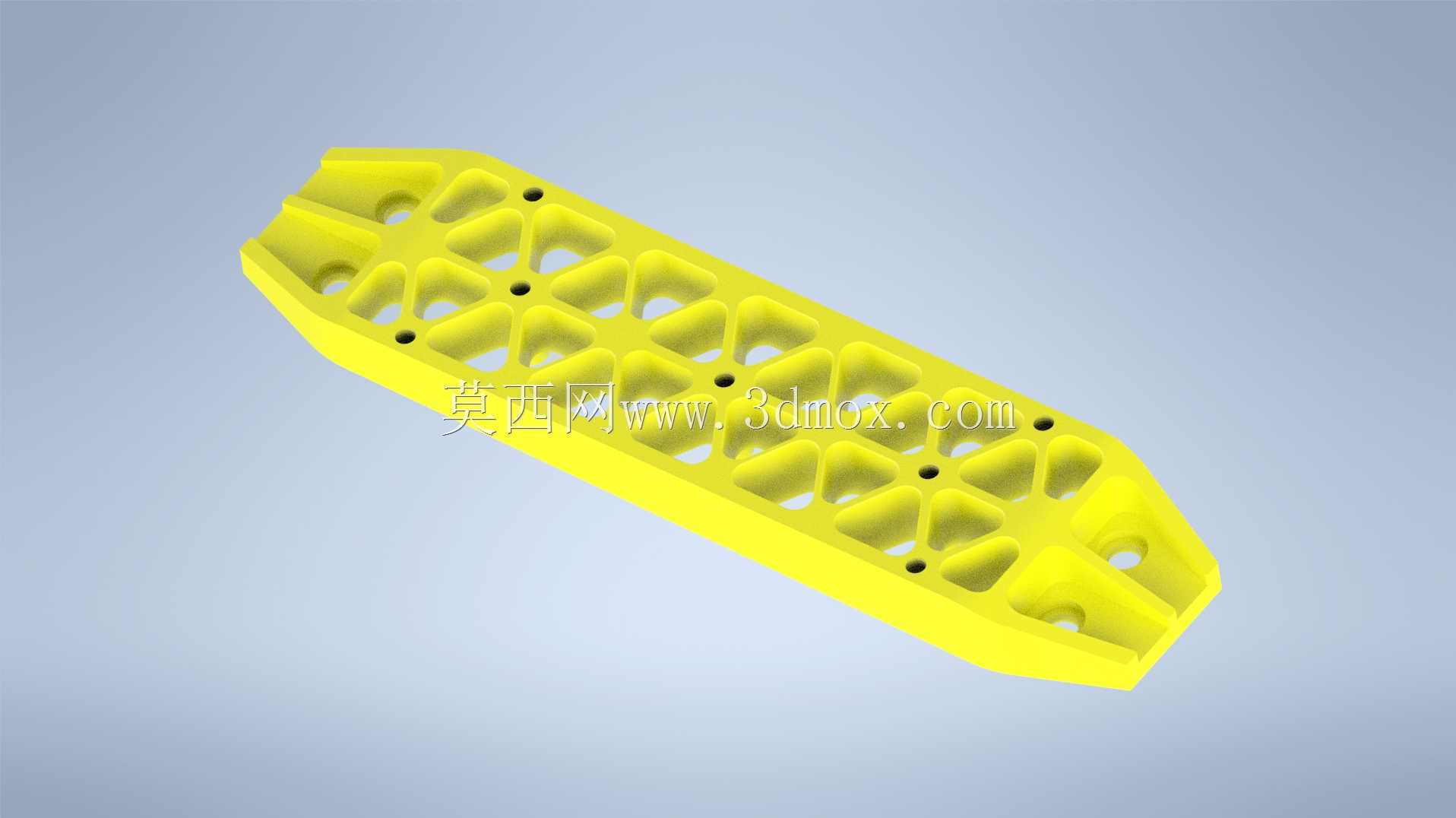

　　在电力输配场景的干式变压器内部构件布局中，这类长条形镂空承载构件主要承担绕组端部的压紧定位、层间绝缘支撑的作用，区别于传统实心环氧板结构，它的设计逻辑完全围绕变压器长期运行的实际工况展开。首先从安装边界来看，构件整体为对称长菱形切角结构，两端预留的沉头安装孔位完全匹配变压器夹件的预装螺柱间距，安装时不需要额外扩孔或者调整夹件位置，沉孔深度刚好覆盖M6规格内六角螺栓的头部高度，装配后螺栓端面不会突出构件表面，避免后续绕组套装时刮破绝缘层。构件中部均匀排布的网格状镂空结构，并不是单纯为了减重做的造型，每一个镂空格的筋条宽度都经过受力核算，在承受绕组轴向压紧力的情况下，筋条的形变率控制在千分之二以内，不会因为长期压紧出现蠕变导致绕组松动。

　　同时镂空结构能够让变压器运行时内部的冷却空气形成对流通道，带走绕组端部积聚的热量，相比实心支撑板，能够降低对应位置的局部温升3-5摄氏度，延缓绝缘材料的老化速度。构件两端的收窄切角设计，是为了避开变压器铁芯的夹件折弯凸起位置，装配时不会和夹件的加强筋产生干涉，不需要现场修配就可以直接落位。从材料适配的角度，这类构件一般采用阻燃级增强尼龙或者环氧玻璃布层压板加工，黄色的外观也符合电力设备内部绝缘件的色标惯例，运维人员开盖巡检时可以快速识别构件的安装状态，检查是否有开裂、移位的情况。筋条交叉位置预留的小孔，是用来绑扎固定测温传感器的走线，不需要额外在构件上打孔固定线卡，避免破坏构件的整体受力结构。在实际建模过程中，

　　首先要确定两端安装孔的中心距，这个尺寸直接和变压器夹件的孔位对应，公差需要控制在±0.1mm以内，否则装配时会出现孔位错位无法安装的问题。之后根据需要承受的压紧力计算筋条的厚度和宽度，镂空格的大小不能过大，否则会出现局部支撑不足，导致绕组端部的绝缘纸被压溃，也不能过小，否则会影响通风散热的效果，同时增加不必要的材料成本。构件边缘的倒角全部做R2以上的圆角处理，避免尖锐边角在装配过程中划伤操作人员，也防止长期运行过程中出现电晕放电的情况，因为在高电压等级的变压器内部，尖锐的金属或者绝缘边角都可能引发局部电场集中，长期作用下会加速绝缘失效。另外构件的整体厚度要匹配绕组端部到夹件之间的间隙尺寸，厚度过大会导致绕组压紧过度，

　　破坏线匝的绝缘层，厚度过小则会出现压紧不足，变压器运行时绕组产生振动引发噪音，甚至出现线匝位移短路的故障。在做结构验证的时候，需要模拟1.2倍额定压紧力下的形变情况，确保所有筋条的应力都在材料的许用应力范围内，同时还要做冷热循环的形变校核，因为变压器运行时温度会在-20摄氏度到120摄氏度之间循环变化，构件的热膨胀系数要和铁芯夹件、绕组的膨胀系数尽可能匹配，避免温度变化时出现额外的装配应力。这类构件除了用在电力变压器内部，也可以适配在电抗器、稳压柜等电力设备内部作为绝缘支撑件使用，只需要调整两端安装孔的间距和整体长度，就可以匹配不同容量等级的设备安装需求，镂空的结构设计也让构件本身的重量比同尺寸实心板降低了60%以上，不仅减少了材料消耗，也降低了整体设备的自重，对于吊装运输和现场安装都有实际的便利。在建模的细节处理上，所有筋条的交接位置都做了小圆角过渡，避免应力集中导致构件在受力时从交接位置开裂，沉头孔的底部也做了平位处理，保证螺栓安装后能够完全贴合，不会出现螺栓歪斜导致的受力不均。
