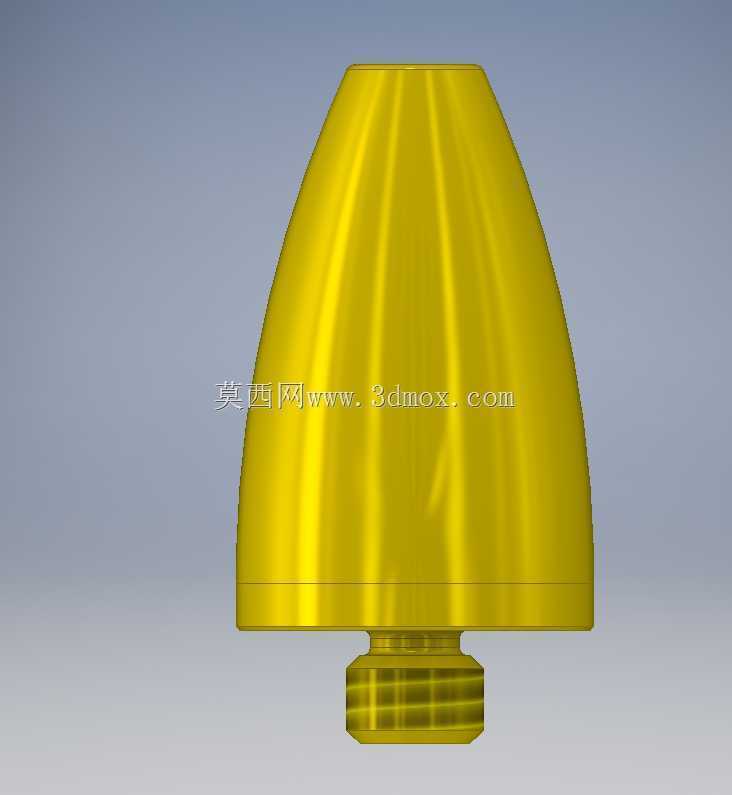

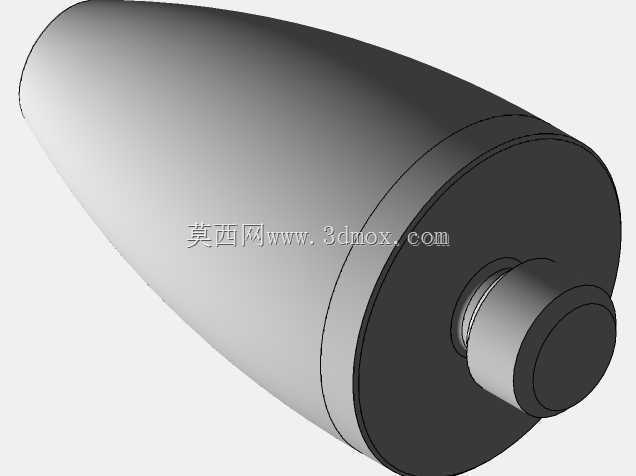

钛材质电力整流罩类结构件三维设计

　　在户外输变电配套设施的设计环节中，这类钛材质锥状构件常作为电力变压器外接端子的防护整流部件使用，实际部署场景多集中在高海拔、强腐蚀的户外输电节点，或是沿海盐雾浓度较高的变电站户外端子区域。从结构功能来看，该构件的核心作用是为变压器外接引出端子提供物理防护，隔绝外界雨水、沙尘、盐雾对端子连接部位的侵蚀，同时依靠流线型的外轮廓降低户外强风环境下的风阻载荷，减少端子部位长期受风力振动带来的连接松动风险。

　　设计初期需要先匹配变压器端子的安装边界，底部的外螺纹连接段需要严格适配现有变压器端子座的内螺纹规格，螺纹的有效啮合长度需要满足防松要求，同时要预留足够的密封面宽度，方便安装时加装密封垫圈实现IP65以上的防护等级。锥状主体的壁厚设计需要兼顾结构强度与轻量化要求，钛材质本身的比强度远高于普通碳钢与铝合金，因此壁厚可以控制在满足结构刚度的最小值，降低整体构件的重量，减少端子座长期承受的静态载荷，避免长期运行后端子座出现疲劳变形。

　　外轮廓的流线型设计并非单纯的造型考量，锥面的母线曲率是结合当地常年平均风速与风载荷系数计算得出，能够让气流顺着锥面平滑导流，不会在构件背部形成紊流区，降低风致振动的振幅，这对于常年处于大风区域的户外变压器来说，能够大幅减少端子连接部位的微动磨损，延长连接部件的维护周期。构件底部与螺纹段衔接的位置做了加厚过渡处理，这个位置是整个构件的应力集中区，在承受风载荷、安装扭矩的时候，该区域的应力值最高，加厚过渡的圆角半径需要经过有限元应力校核，确保在最大设计载荷下应力值低于钛材的许用应力，不会出现断裂风险。

　　从安装边界来看，构件的总高度需要控制在端子外接引线的弯曲半径允许范围内，不能因为构件过高导致引线弯折角度超过允许值，造成引线内部铜芯的疲劳损伤。锥面的最大直径需要匹配相邻端子的安全间距，避免在雨雪天气下，构件表面的水膜造成相邻端子之间的爬电距离不足，引发闪络故障。钛材质的表面不需要额外做防腐涂层，本身的钝化膜能够抵御大部分腐蚀介质的侵蚀，相比传统的镀锌钢构件，维护周期能够延长数倍，适合在无人值守的偏远变电站使用。

　　在建模过程中，锥面的曲面需要保证G2连续，避免出现曲面棱线造成的电场集中，因为高压端子附近的电场强度较高，如果构件表面存在凸起或者棱边，会造成局部电场畸变，提升电晕放电的概率，长期电晕会腐蚀构件表面，同时产生电磁干扰影响周边通讯设备。螺纹段的收尾处设计了退刀槽，方便机加工时的刀具退出，同时退刀槽的位置也可以作为密封垫圈的定位基准，确保安装时密封垫圈不会偏移，保证密封效果。构件内部的空腔尺寸需要完全容纳端子的连接部位，同时预留足够的引线空间，避免引线与构件内壁发生摩擦，损坏引线的绝缘层。

　　实际选型时，需要根据对应变压器的电压等级、端子规格、安装区域的气象条件调整构件的具体尺寸，比如高风速区域可以适当增加壁厚，提升结构刚度；重污秽区域可以适当增加锥面的光滑度，减少污秽的附着，降低污闪风险。这类构件的安装不需要额外的专用工具，依靠螺纹配合就可以快速完成安装与拆卸，后期维护时只需要检查密封垫圈的老化情况，不需要对构件本身做额外的防腐处理，能够大幅降低户外变压器端子部位的运维工作量。
