钛合金双框式电力支撑连接构件

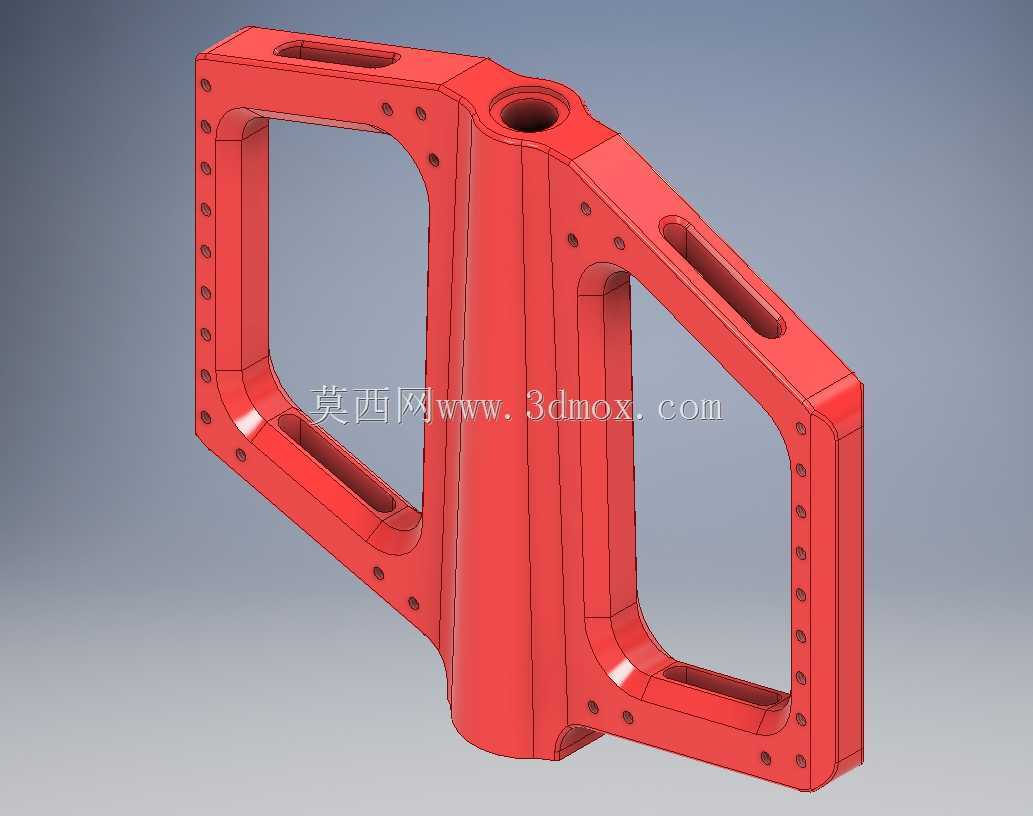

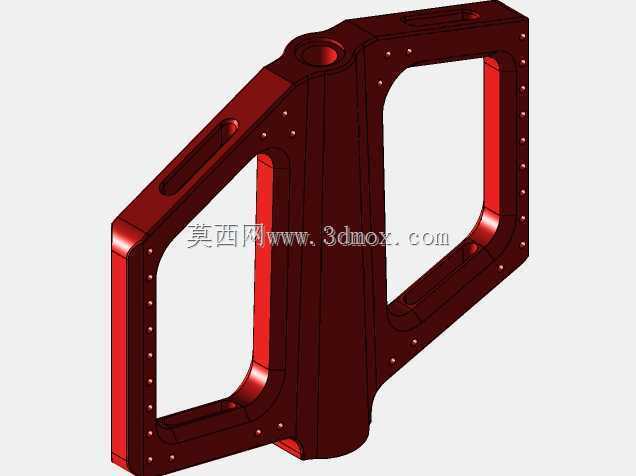

　　在电力输配系统的户外架设、核心变电设备配套场景中，这类钛合金材质的双框式支撑连接构件，主要承担核心部件的定位承载、结构受力传导作用，区别于普通碳钢支撑件，钛合金材质的选用完全适配高海拔、强腐蚀、大温差的极端户外工况，避免长期运行中出现锈蚀、结构疲劳形变的问题。从结构设计逻辑来看，整体采用对称双镂空框体搭配中部柱状承力筒的布局，并非为了造型猎奇，而是在满足整体刚性要求的前提下最大化削减构件自重——中部筒体预留的轴向通孔，是核心的穿装定位通道，用于和设备主立柱配合完成轴向定位，筒体周边均匀分布的沉头螺栓孔，可实现与上下对接部件的无凸起紧固连接，避免螺栓突出带来的电场尖端放电隐患，这一点在高压电力设备的结构设计中是必须考量的细节。

　　两侧的框型结构并非等壁厚设计，靠近中部承力筒的位置壁厚做了渐变加厚处理，通过应力仿真优化的壁厚过渡，能将框体承受的侧向拉力、风载作用力平稳传导至中部承力筒，避免应力集中导致的结构开裂；框体边缘排布的整排安装孔，是用于固定外围的绝缘护板、导流连接件，孔位全部采用锪平处理，保证紧固件安装后端面贴合度达到0.05mm以内，避免长期受振出现螺栓松动。框体上开设的长条形镂空槽，一方面是进一步降低构件整体重量，减少设备整体的载荷负担，另一方面是为户外工况下的热胀冷缩预留形变余量，避免极端温差下结构内部产生过大的内应力，同时镂空结构也能减少大风环境下的构件风阻，降低户外架设时的风载倾覆风险。从安装边界来看，

　　构件整体的对接端面全部做了平面度精修处理，中部承力筒的内孔公差带控制在H7级别，和主立柱配合时的间隙均匀，既保证安装时的顺利穿装，又避免运行中出现径向窜动；两侧框体的安装孔位采用对称分布设计，安装时无需额外做方位适配调整，降低现场装配的对位难度。这类构件在实际应用中，通常作为电力变压器核心绕组与外部壳体之间的支撑连接结构，既要承受绕组自身的重量载荷，还要耐受设备运行时的微幅振动，以及户外环境下的紫外线、酸雨、盐雾侵蚀，钛合金材质的比强度远高于普通钢材和铝合金，在同等承载能力下重量仅为碳钢构件的60%左右，能有效降低设备整体的吊装、运输难度。设计过程中，所有的转角位置都做了R角过渡处理，没有尖锐的直角结构，

　　一方面是避免加工过程中出现应力集中导致的零件开裂，另一方面也能优化高压环境下的电场分布，减少局部电场强度过高带来的绝缘击穿风险。构件表面没有额外做涂装处理，依靠钛合金自身形成的致密氧化膜即可实现长期防腐，避免了涂装层老化脱落带来的后期维护工作量，也避免了涂装碎屑掉落到设备内部引发绝缘故障。从结构受力路径来看，当设备受到侧向冲击或者地震载荷时，两侧框体首先通过自身的微幅形变吸收部分冲击能量，再将剩余载荷传导至中部承力筒，最终传递到设备的主支撑框架上，这种力传导路径的设计，能有效避免核心受力部件出现瞬间过载断裂的问题。在三维建模过程中，所有孔位的位置度、壁厚的渐变过渡、R角的大小都经过反复校核，既保证加工时的工艺可行性——所有结构都可以通过五轴铣削一次装夹完成加工，无需二次装夹带来的位置度误差，又保证实际运行时的结构可靠性，没有冗余的设计结构，每一处开孔、每一段壁厚变化都对应实际的功能需求，不存在为了造型而添加的无效结构。
