六方多油路集成阀块三维结构设计

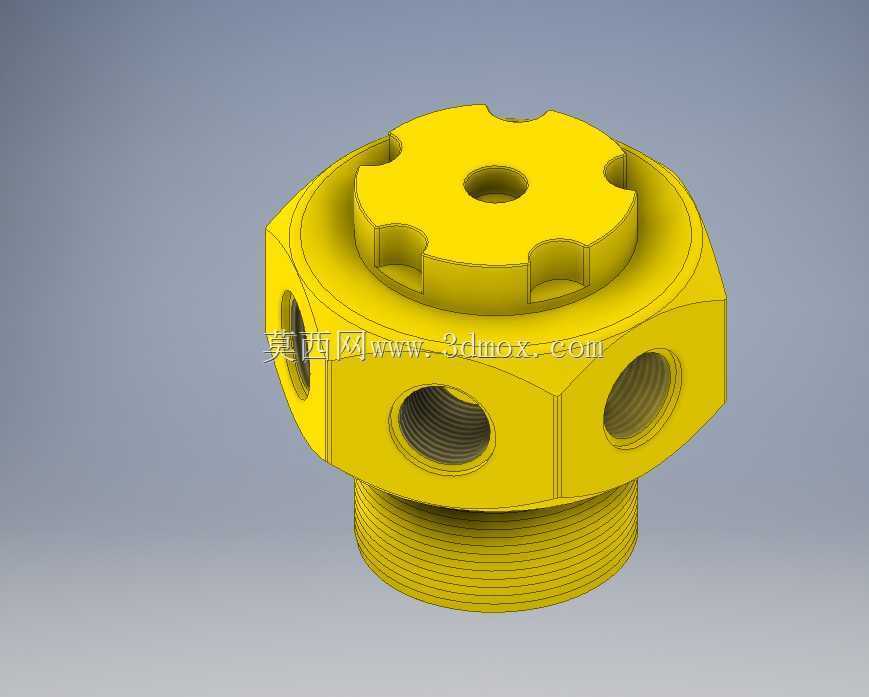

　　在液压系统的集成化设计场景中，这类多接口阀块往往承担着油路分流、压力转接的核心作用，区别于传统的管式连接分散布局，集成式阀块能把原本需要多个管接头、过渡块实现的油路连通功能整合在单一零件上，大幅减少管路接头的泄漏点，同时压缩整个液压回路的安装空间，在小型液压站、工程机械的先导控制回路、机床夹具的锁紧供油回路里都能见到这类零件的应用。从结构设计逻辑来看，这个零件的主体采用六方外形，并非随意选择的造型，六方结构首先适配常规的开口扳手拧紧作业，在设备内部安装空间局促的位置，不需要定制专用工装，用标准呆扳手就能完成阀体的拧紧固定，相比圆形外轮廓的阀体，六方的棱边能提供足够的扳手受力面，避免拧紧过程中出现打滑损伤零件表面的问题。

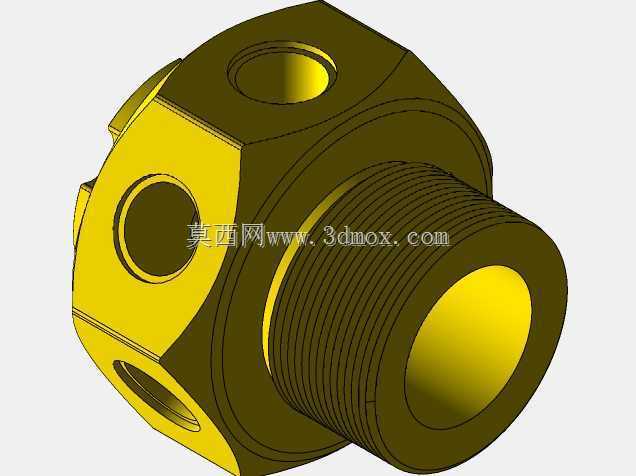

　　阀体下部的外螺纹结构是主安装接口，设计时需要匹配对应安装基座的内螺纹规格，螺纹的有效旋合长度经过校核，既要保证足够的连接强度承受油路工作时的压力冲击，也要避免旋合过长导致安装到位后阀体角度偏移，影响侧面各个油路接口的接管方向。阀体上部的带缺口法兰端盖结构，主要承担两个功能，一是内部阀芯或者阻尼塞的安装限位，端盖上的中心孔是工艺孔或者压力检测接口，周边均匀分布的四个缺口是定位卡槽，和内部的止转结构配合，避免内部元件在油压脉冲作用下出现周向转动，导致油路通断错位。侧面均匀分布的四个内螺纹油口，是外接控制油路的接口，每个接口的螺纹深度、通径尺寸都经过流量校核，保证各个分路的油压损失控制在允许范围内，

　　油口内部的沉孔设计是用来放置O型密封圈的密封槽，安装管接头的时候，密封圈在沉孔端面和接头端面之间形成静密封，能承受常规工况下的液压油压力，不会出现渗漏问题。设计这类阀块的时候，首先要根据系统的工作压力确定阀体的材质，常规中低压工况选用易切削的铅黄铜或者铝合金就能满足强度要求，高压工况则需要选用45号钢调质处理，内部的油路孔道加工要避免锐角转折，减少液压油流动时的紊流和压力损失，孔道相交的位置要做倒钝处理，避免长期油液冲刷导致的应力集中。安装边界方面，这类阀块安装后需要预留足够的扳手空间，侧面每个油口的接管位置要留出至少两倍管径的操作空间，方便后期的管路拆装维护，上部的端盖位置要预留调整空间，

　　方便后期检修时拆卸端盖更换内部密封件或者阻尼元件。实际建模过程中，外螺纹和内螺纹的特征如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工编程，则需要绘制精确的牙型轮廓，六方的对边尺寸要严格遵循对应的螺纹规格对应的扳手尺寸标准，避免出现扳手无法卡入的问题。阀体各个面的粗糙度要求也有区分，下部外螺纹的安装基准面、侧面油口的密封端面需要达到Ra1.6的粗糙度要求，保证密封性能，其余非配合面达到Ra6.3即可，不需要过高的加工精度造成成本浪费。在油路孔的设计中，要注意各个孔道之间的壁厚，壁厚不足会导致高压下出现油液串通或者阀体开裂的问题，通常最小壁厚要根据工作压力计算，保证至少3倍以上的安全系数。这类集成阀块相比分散的管路连接，优势还在于能缩短油路的响应时间，减少管路内的油液容积，在需要快速动作的控制回路中，更小的油液容积能让执行元件的动作响应更迅速，同时减少了管路接头的数量，也降低了后期维护的工作量，日常巡检只需要检查各个密封端面有没有渗漏即可，不需要逐个排查管路接头的松动情况。
