法兰连接式浮动球直通球阀结构设计

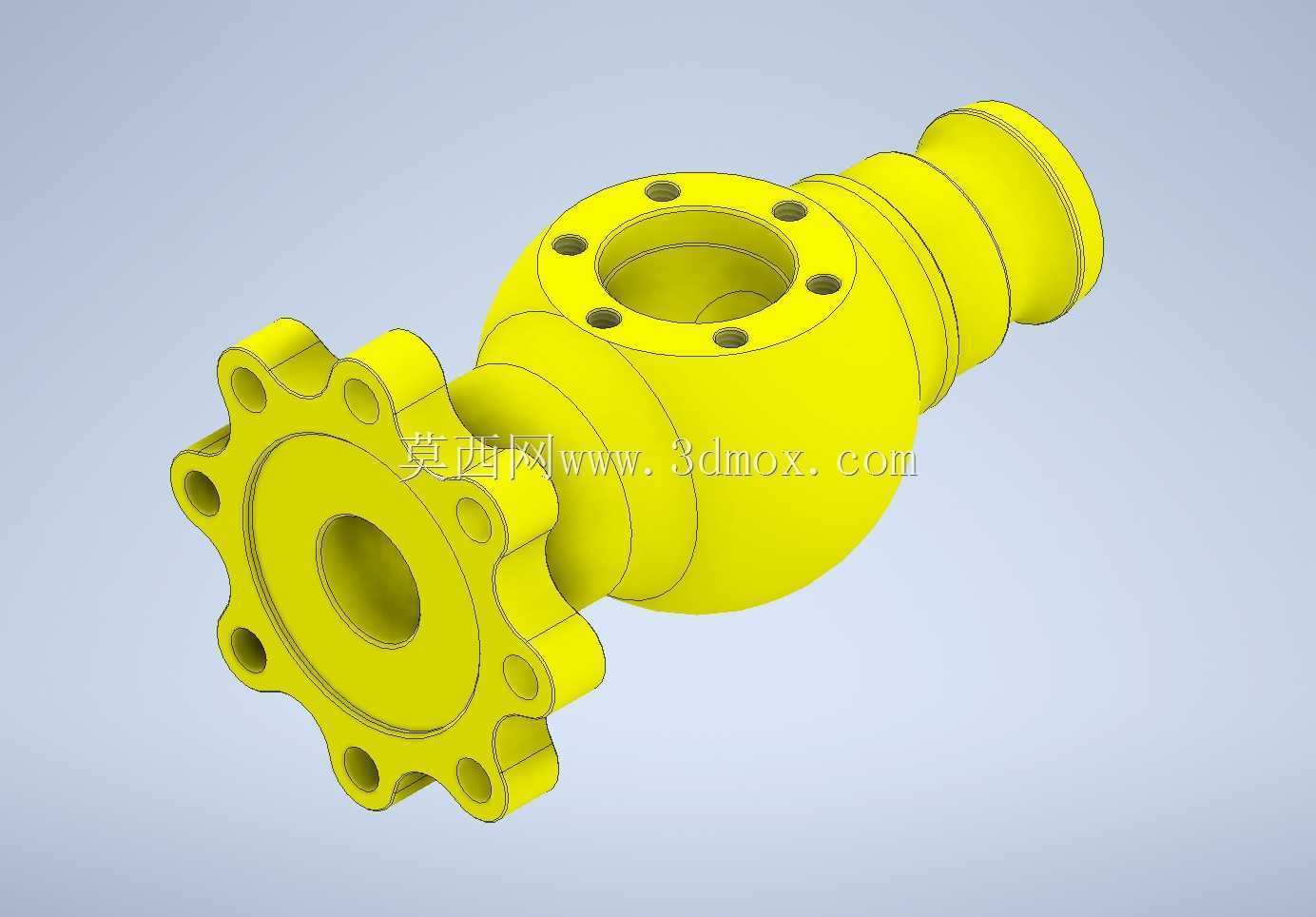

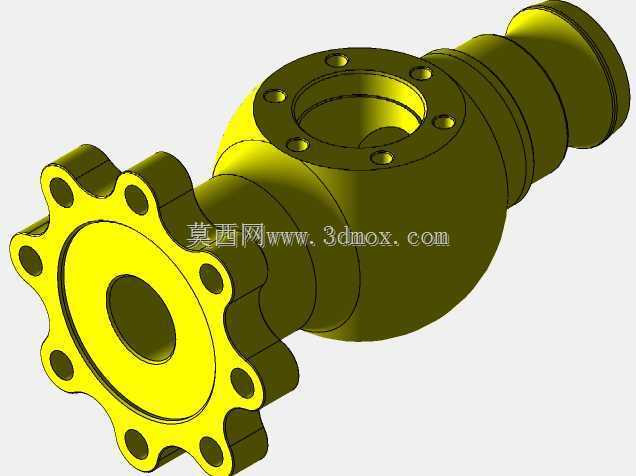

　　在化工流体输送、市政给排水、油气集输这类对管路通断控制有严苛要求的场景里，球阀的结构合理性直接决定了整条管线的运维成本与运行可靠性，这款采用法兰连接形式的浮动球直通球阀，正是针对中低压工况下的快速通断需求完成的结构设计。从实际安装边界来看，阀体两端的法兰盘采用多螺栓孔均布设计，左侧连接端的法兰为带凸缘的密封面结构，8个安装孔沿法兰圆周等角度排布，可匹配同压力等级的管路法兰对接，安装时无需额外加工转接件，只要匹配对应公称通径的密封垫片，穿入螺栓按对角顺序拧紧即可完成固定，能有效避免单侧压紧导致的密封面偏载泄漏问题。右侧的连接端采用阶梯式轴颈结构，外圆预留了卡箍或螺纹连接的适配空间，可根据现场管路的敷设形式灵活选择对接方式，既可以适配硬管的法兰硬连接，也能通过转接接头对接软管类临时输送管路。

　　从内部结构设计思路来看，球体采用整球加工的浮动式结构，球体中部的通孔与管路通径保持一致，全开状态下流道无突变、无滞留死角，流体通过时的压损远小于截止阀、闸阀类截流元件，适合输送含少量固体颗粒的介质或是高粘度流体，不会出现介质沉积在阀腔内部导致的启闭卡涩问题。球体上方的阀颈部位预留了阀杆安装的同轴孔，周边均匀分布的6个螺纹孔用于固定阀盖与填料压盖，填料函的深度设计预留了足够的密封填料装填空间，可根据输送介质的腐蚀性、温度特性选配四氟、石墨或是金属缠绕类填料，避免阀杆转动时出现介质外漏。阀体的中腔采用球形过渡结构，介质流入后不会在腔体内形成紊流冲击，同时也给球体的转动预留了足够的间隙，即使介质温度出现小幅波动导致阀体热胀冷缩，也不会出现球体抱死无法转动的问题。

　　实际使用过程中，这款球阀的操作力矩远小于同通径的闸阀，只需要转动阀杆90度即可完成全开或是全关动作，操作人员无需借助加长力臂就能完成启闭操作，适合需要频繁通断切换的管路节点。密封副的设计采用软密封适配结构，球体表面加工精度达到镜面级，与阀座密封圈贴合时无间隙，全关状态下的泄漏等级可达到VI级，完全满足易燃易爆、有毒有害介质输送的零泄漏要求。在日常运维层面，法兰连接的结构形式让阀门的拆装更换更为便捷，当阀座密封圈出现磨损需要更换时，只需要拆开左侧法兰端的连接螺栓，就能取出球体与阀座组件，无需将整个阀体从管路上切割下来，大幅缩短了管线停机维护的时间。

　　从结构强度校核的角度来看，阀体的壁厚设计充分考虑了公称压力下的承压需求，球形中腔的结构相比圆柱形阀腔能更好地分散介质压力，不会出现局部应力集中导致的阀体开裂问题，法兰盘的厚度与螺栓孔的间距也经过了受力验算，在额定压力下不会出现法兰变形导致的密封面泄漏。针对不同的使用场景，这款结构还可以灵活调整材质适配性，输送腐蚀性介质时可将阀体材质更换为不锈钢或是衬氟材质，输送高温介质时可将软密封阀座更换为金属硬密封结构，不需要改动整体的安装尺寸与连接边界，就能适配不同工况的使用需求，大幅降低了不同场景下的设计改造成本。在管路布局设计时，这款球阀的结构长度符合通用管路阀门的安装尺寸标准，不需要为其单独预留特殊的安装空间，无论是水平敷设的管线还是垂直安装的管线，都可以直接适配安装，阀杆的安装方向可根据现场操作空间调整，朝上、朝侧方安装都不会影响密封性能与操作手感，完全满足各类复杂管廊布局的安装需求。
