球头式钛合金电力连接构件结构设计

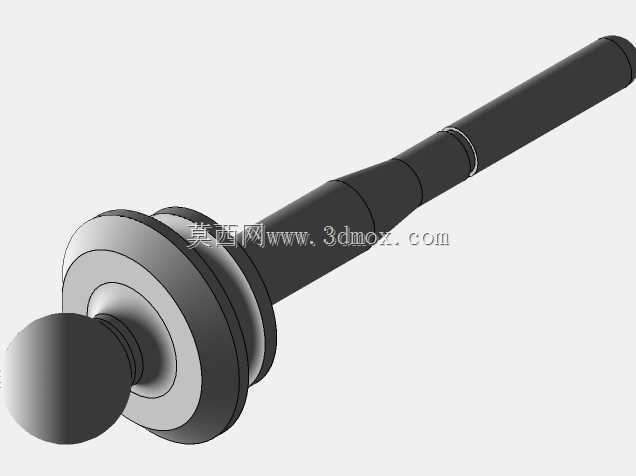

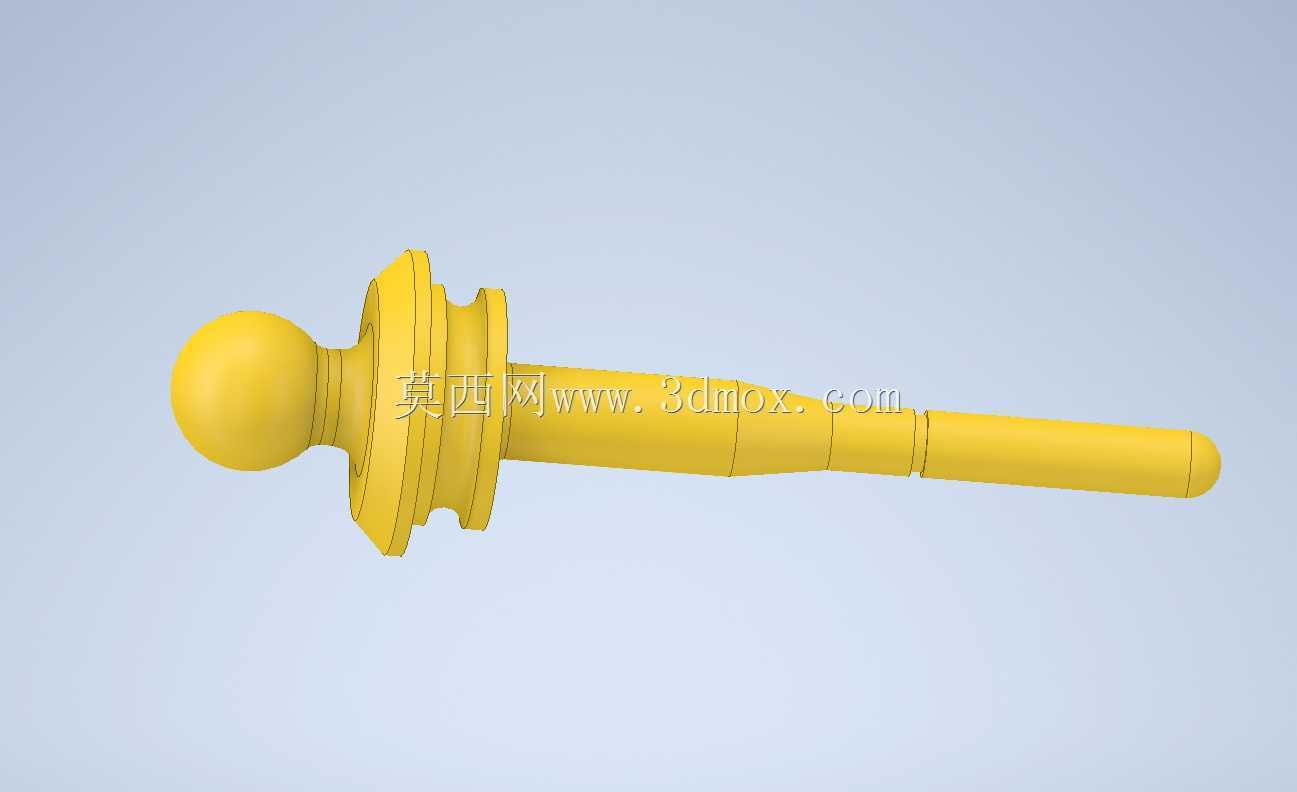

　　在输配电线路的变压器配套连接系统中，这类带球形端头的杆状构件是高压侧接线端的核心接触承载部件，日常运行中需要同时承担机械定位、电流导通、绝缘配合三类核心功能，其结构设计的合理性直接影响变压器长期运行的接触可靠性与绝缘安全裕度。从结构形态来看，构件一端采用整成型的球形端头，球面设计的核心考量是适配均压罩的安装定位，球面配合能够消除安装过程中的角度偏差，保证均压结构与接线端的同轴度，避免局部电场畸变引发的电晕放电问题；紧邻球头的多层凸缘结构是绝缘密封的配合面，每层凸缘的外径差与轴向间距都经过严格计算，能够与环氧树脂绝缘套的凹槽形成多道迷宫式密封结构，阻断外界潮气、粉尘沿构件表面进入变压器油箱内部的路径，

　　同时多层凸缘也能增加构件表面的爬电距离，提升高湿环境下的绝缘耐受能力。杆身部分采用分段变径设计，靠近凸缘侧的杆径较粗，主要承担接线端的机械载荷，包括外接母线的拉力、风载带来的振动载荷，避免长期交变载荷下构件根部出现应力集中断裂；向末端延伸的杆段逐步缩径，一方面是降低构件整体重量，减少绝缘套的承载负担，另一方面是适配不同截面的接线端子压接需求，末端的平直段预留足够的压接长度，保证端子与杆身的接触面积满足额定电流下的温升要求，不会出现局部过热问题。从安装边界来看，这类构件的轴向安装尺寸需要与变压器套管的内部深度严格匹配，球形端头的球面半径要与套管内的定位凹槽完全贴合，保证安装后构件不会出现轴向窜动；

　　多层凸缘的最大外径要小于套管内绝缘件的安装孔径，同时预留0.2-0.3mm的配合间隙，既方便安装时的顺利插入，又不会因为间隙过大导致密封失效。建模过程中需要重点关注几个结构细节：球头与杆身的过渡位置必须采用大圆角过渡，避免直角结构带来的应力集中，同时圆角半径要满足电场均匀化的要求，减少局部场强峰值；每层凸缘的边缘都要做小圆角倒角，避免尖角结构在高压环境下引发尖端放电；杆身的变径位置同样需要平滑过渡，不能出现台阶状的直角结构，防止压接接线端子时出现应力集中点，也能减少安装过程中划伤绝缘套内壁的风险。在实际工程应用中，这类构件多用于户外敞开式变压器的高压接线端，长期暴露在户外环境中，需要耐受紫外线、温差变化、雨水侵蚀的影响，

　　钛合金材质的选用能够在保证结构强度的前提下降低构件重量，同时具备优异的抗腐蚀性能，减少长期运行中的锈蚀问题，降低接触电阻增大的风险。设计时还需要考虑构件的动热稳定性能，杆身的最小截面要能够承受短路电流下的电动力与热效应，保证短路故障发生时构件不会出现变形、熔断问题；球形端头的表面粗糙度需要控制在合理范围内，保证与均压罩接触紧密，避免接触不良引发的局部放电。从装配逻辑来看，构件安装时需要从套管内部向外穿出，凸缘结构与绝缘套的配合面需要涂抹密封胶，进一步提升密封性能，末端穿出套管后通过锁紧螺母固定，再压接外接母线的接线端子，整个安装过程中需要保证构件的同轴度，避免倾斜安装导致凸缘受力不均，影响密封效果与绝缘性能。建模时需要严格控制各段尺寸的形位公差，球头的球面度、凸缘的同轴度、杆身的直线度都要满足对应的设计要求，才能保证实际生产加工后的构件能够顺利装配，满足现场运行的各项性能要求。
