多层盘式带孔绝缘结构件设计

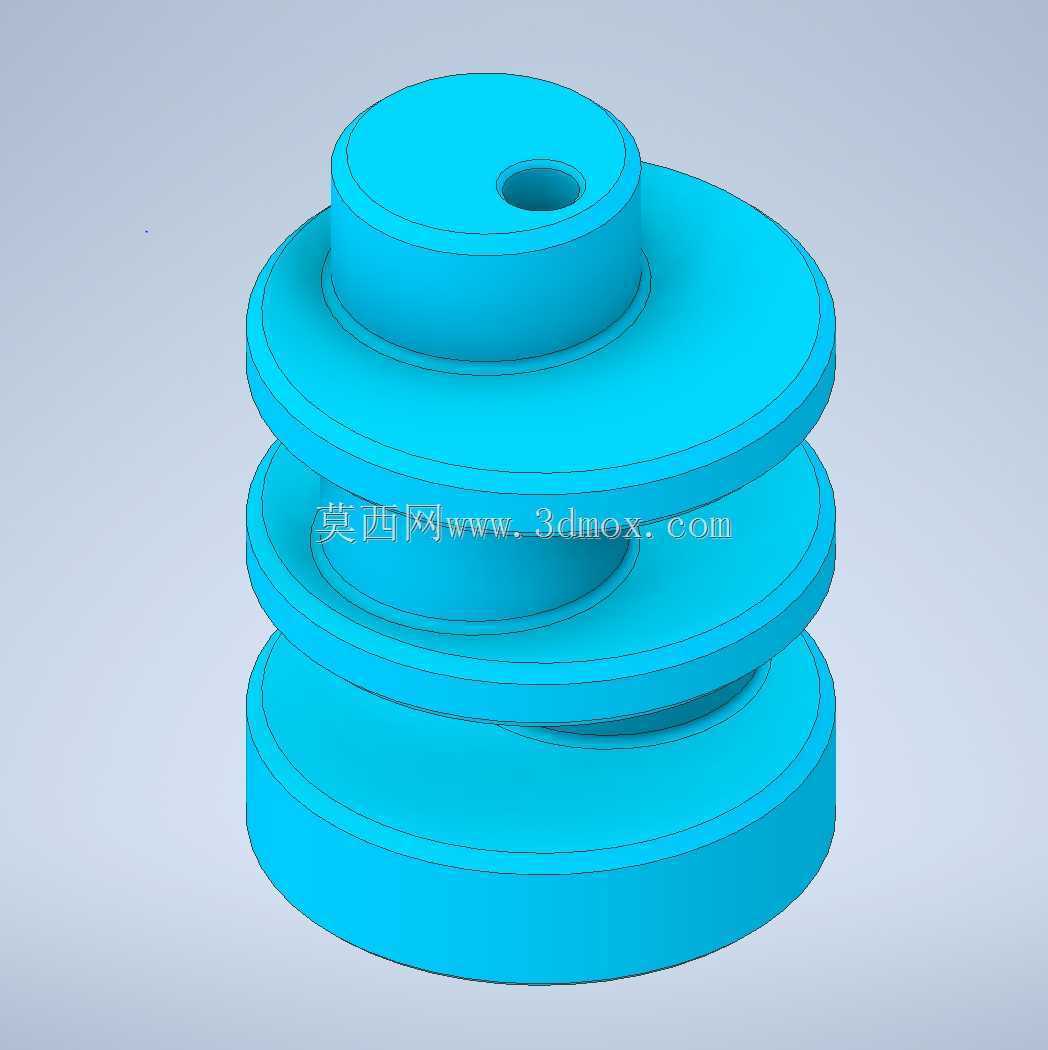

　　在电力输配系统的变压器内部绝缘结构设计中，这类多层盘式同轴绝缘件是支撑绕组、分隔电场的核心结构部件，日常选型建模时需要兼顾爬电距离要求、装配同轴度以及绝缘材料的成型工艺特性。从结构本身来看，整体采用同轴回转体设计，底部为大直径支撑底盘，向上依次设置三层等径盘状凸缘，最顶部为直径收窄的凸台，凸台中心开设轴向通孔，用于穿装固定螺杆或者引出接线端子，所有盘片之间的环形凹槽一方面是为了增加表面爬电距离，避免高压工况下沿绝缘件表面发生闪络放电，另一方面也可以在绕组浸漆烘干过程中，让绝缘漆更好地填充间隙，提升整体绝缘结构的结合强度。

　　设计这类结构时，首先要匹配变压器内部绕组的内孔直径，底部底盘的外径需要略大于绕组内圈的支撑台阶尺寸，保证装配后绝缘件不会从绕组内孔滑落，各层盘片的外径差需要根据电压等级对应的爬电距离要求计算，通常每千伏电压对应的爬电距离不小于20毫米，层间的凹槽深度需要控制在5到8毫米之间，过深会导致绝缘件整体结构强度不足，在绕组压紧力作用下发生层间断裂，过浅则无法起到拉长爬电路径的作用。顶部凸台的中心孔直径需要和固定螺杆的外径保持0.2到0.3毫米的间隙配合，既方便装配时螺杆顺利穿入，也避免间隙过大导致装配后绝缘件发生径向偏移，影响整体同轴度。

　　从实际应用场景来看，这类绝缘件多用于中小型油浸式变压器或者干式变压器的绕组端部支撑，安装时底部底盘贴合变压器铁芯的夹件绝缘面，顶部凸台穿入绕组端部的定位孔内，层间的盘片嵌入绕组端部的绝缘纸圈间隙中，一方面承担绕组轴向压紧力的传递，将绕组压紧时的压力均匀分散到夹件表面，避免局部压力过大损坏绝缘纸，另一方面通过多层盘结构拉长高低压绕组之间、绕组与接地夹件之间的爬电路径，提升变压器运行时的绝缘可靠性。建模过程中需要注意所有转角位置都要设置R1到R2的圆角过渡，避免尖角位置在高压电场下发生电晕放电，长期电晕会加速绝缘材料老化，缩短部件使用寿命。

　　在安装边界的考量上，绝缘件的总高度需要匹配绕组端部到夹件之间的装配距离，预留0.5毫米左右的压缩余量，保证绕组压紧后绝缘件能够被压实，不会出现松动位移。盘片的外圆直径不能超过绕组端部的绝缘挡板内径，避免装配时盘片和绝缘挡板发生干涉，顶部凸台的高度需要高出绕组上端面3到5毫米，保证穿装固定螺杆时，螺杆不会直接和绕组铜线接触，防止发生接地故障。材料选择上通常采用环氧玻璃布层压板或者聚四氟乙烯材质，建模时不需要额外设置材料纹理，但结构尺寸的公差需要严格把控，外径尺寸公差控制在±0.1毫米以内，中心孔的同轴度公差不大于0.05毫米，避免批量装配时出现适配问题。

　　实际建模过程中，采用回转特征一次成型主体结构比多层凸台叠加建模效率更高，同时可以保证各层盘片的同轴度，中心孔采用拉伸切除特征生成，所有边缘的圆角在主体特征完成后统一添加，避免特征顺序不当导致圆角生成失败。需要注意的是，层间凹槽的根部圆角不能过小，否则注塑或者机加工过程中会出现应力集中，导致部件在长期受压力作用下从凹槽根部开裂，通常根部圆角设置为R1.5即可兼顾工艺性和结构强度。这类结构虽然外形简单，但直接影响变压器的绝缘性能和运行稳定性，设计时不能只看外形尺寸匹配，必须结合电场分布、爬电距离、机械强度、装配工艺多方面因素综合调整，才能满足实际工况的使用要求。
