弯管式抱箍结构联轴器三维设计

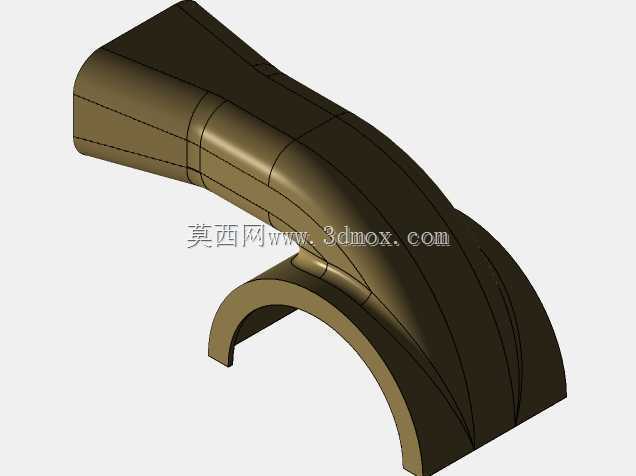

　　在电力输配、流体输送配套的传动系统中，这类带弯管包覆结构的抱箍式联轴器，常被用于需要兼顾轴系扭矩传递与管路避让的安装场景，区别于传统凸缘、膜片联轴器的规整对称结构，该结构特意做了非对称的弯弧包覆设计，适配现场安装空间存在管线交叉、轴端外接弯管组件的特殊工况，避免额外加装转接件带来的同轴度累积误差。从实际功能来看，下半部分的开口抱箍结构直接卡接在主动轴或从动轴的轴颈位置，依靠抱紧力产生的摩擦力传递扭矩，上半部分的弯管曲面结构并非装饰造型，而是为了包覆从轴端引出的冷却管路或者线缆，在设备运行过程中，轴系转动时弯管结构可以同步带动包覆的管线随轴做小角度摆动，避免管线与周边固定机架发生剐蹭磨损，同时也能对管线起到硬质防护作用，防止现场落尘、

　　金属碎屑直接附着在管线外壁。设计过程中首先要确定安装边界，抱箍的内孔直径需要匹配对应轴径的公差带，通常选H7/k6的过渡配合区间，保证抱紧后不会出现轴与联轴器的相对滑动，抱箍开口处的间隙预留1.5-2mm，方便安装时掰开卡入轴颈，后续通过两侧的锁紧螺栓施加预紧力，预紧力的计算需要结合传递的额定扭矩，换算成螺栓的拧紧力矩，避免预紧力不足打滑或者预紧力过大导致抱箍应力集中开裂。弯管部分的曲面走向完全按照现场需要避让的管线弯曲半径设计，曲面的壁厚保持均匀，通常取3-4mm，和抱箍主体的壁厚保持一致，避免注塑或者铸造过程中出现缩孔缺陷，弯管与抱箍主体的衔接位置做了R5的圆角过渡，减少应力集中，因为设备启停时轴系会存在瞬时冲击载荷，

　　直角衔接很容易在交变载荷下出现疲劳裂纹。外形尺寸方面，抱箍的轴向宽度需要根据轴径大小确定，通常为轴径的1.2-1.5倍，保证足够的接触面积，弯管部分的外轮廓不能超出轴系安装的径向安全边界，也就是转动时的最大外圆直径不能超过周边设备预留的安全间隙，通常预留至少5mm的安全距离，防止运行中出现碰撞。建模过程中先绘制抱箍的半环截面，通过拉伸生成基础抱箍实体，再绘制弯管的引导线，引导线的曲率变化要平缓，避免出现锐角拐点，通过扫掠生成弯管实体，之后对两个实体做布尔合并，再处理衔接处的圆角、开口处的螺栓安装凸台，螺栓凸台的位置要避开弯管的曲面区域，保证螺栓安装时有足够的扳手操作空间，不会和弯管外壁发生干涉。实际选型应用时，

　　需要先核对轴系的额定扭矩、最高转速，确认该结构的抱紧力能满足扭矩传递要求，同时核对现场的安装空间，确认弯管的弯曲方向和管线引出方向一致，安装时先将抱箍卡入轴颈，调整弯管的周向角度对准管线引出位置，再分次均匀拧紧两侧的锁紧螺栓，避免单侧受力导致抱箍偏斜，影响同轴度。这类结构相比传统联轴器的优势在于集成了管线防护与轴连接功能，减少了单独安装管线固定支架的工序，同时整体结构紧凑，适合安装空间局促、轴端需要外接辅助管路的特种传动场景，比如电力变压器配套的冷却风机传动、小型流体泵的轴端连接等工况，都能看到这类非对称结构联轴器的应用，设计时不需要追求完全对称的造型，而是以现场安装需求、功能实现为核心，在保证结构强度的前提下尽可能压缩占用空间，减少不必要的材料冗余。
