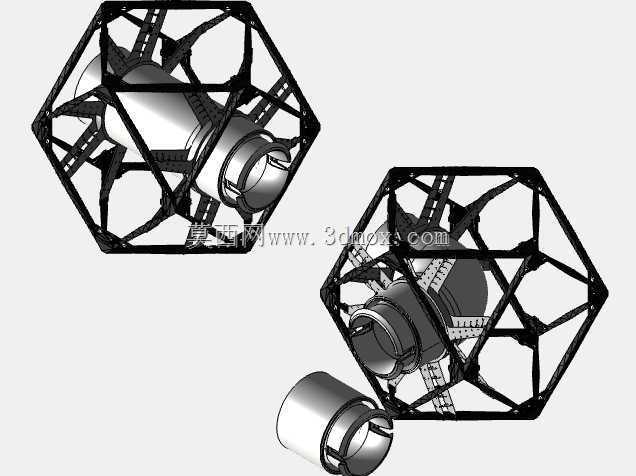

ARMADAS体素模块化气密管道结构设计

　　这套体素模块化气密管道结构，最初面向深空探测任务中的非结构类管路布设需求开发，核心解决无预设安装框架场景下的管路快速搭建、密封连通与结构承载问题，适配空间在轨装配、极端环境临时管路布设、狭小空间介质输送等特殊应用场景，区别于传统依赖固定机架、预制管架的管路系统，整套结构不需要额外加工定制安装基座，依托体素单元本身的几何特性即可完成自支撑与拼接定位。从实际功能层面看，整套结构承担两大核心作用：一是为介质输送提供密封连通的流道，可适配气体、低粘度流体等介质的输送需求，管路接口处采用插接式密封结构，装配时不需要额外的紧固件辅助，仅靠插接配合的公差设计即可满足气密要求，减少装配环节的零件数量与操作步骤；二是体素框架本身兼具结构承载能力，

　　多面体框架结构在轻量化的前提下，可承受多方向的载荷冲击，在外部存在振动、挤压等工况时，框架结构可分散受力，避免内部管路出现变形、密封失效等问题。设计过程中完全摒弃了传统管路系统依赖独立支撑件的思路，将支撑结构与管路布设空间整合到统一的体素单元内，每个正多面体体素单元作为独立的功能模块，内部预留标准管路安装位，单元之间采用统一的拼接接口，可根据实际布设需求任意组合延伸，不需要针对特定路径提前定制管段长度与支撑位置。管路部分包含三类核心结构段：直连段用于实现同轴线方向的管路连通，90度弯曲段用于实现管路方向的垂直转向，剪毂部分的对接段用于实现不同体素单元之间的管路密封对接，所有管段的外径、接口尺寸完全统一，

　　可在任意体素单元的对应安装位互换装配，大幅降低备件储备的品类要求。从安装边界与尺寸适配角度看，单个正多面体体素单元的外接圆尺寸经过统一规划，单元拼接时相邻体素的管路接口可自动对齐，不存在装配错位问题，安装时仅需先将体素框架按照预设的管路路径拼接组合，再将对应功能的管段插入体素内部的预设卡位即可完成装配，整个过程不需要专用工装辅助，单人即可完成快速布设。体素框架采用镂空的多面体桁架结构，在保证结构刚度的前提下尽可能降低整体重量，镂空结构也便于操作人员观察内部管路的装配状态，后期维护时可直接观察到管路接口的连接情况，不需要拆解整体框架即可排查密封故障。管路的弯曲段采用大曲率半径的流道设计，避免介质在转弯处出现流阻骤增、杂质沉积等问题，

　　流道内壁做光滑过渡处理，减少介质输送过程中的压力损失。插接式的管路接口采用过盈配合的密封设计，接口处的导向段可引导管段快速插入到位，装配到位后接口处的限位结构可防止管段在介质压力、外部振动作用下出现脱出问题。这套结构的模块化特性还支持后期的管路路径调整，当需要改变管路走向、增加分支时，仅需在对应位置增减体素单元、更换对应功能的管段即可完成改造，不需要对原有结构做大规模拆解，适配任务需求动态调整的场景。在实际工况适配方面，体素框架的结构设计可承受多方向的冲击载荷，当外部出现碰撞、挤压时，桁架结构可通过自身的微小形变吸收冲击能量，避免内部管路直接承受外力，保护管路的密封完整性。整套结构的所有零件均采用标准化设计，不存在异形定制零件，加工时可采用通用工艺批量生产，降低制造成本与加工周期，装配过程无复杂操作，即使是非专业人员经过简单指引也可完成快速搭建，适配应急场景下的快速布设需求。不同于传统管路系统需要提前完成路径规划、支架预制、现场焊接等复杂流程，这套模块化结构可根据现场实际空间情况灵活调整布设路径，在空间受限、结构不规则的安装场景下，可通过体素单元的组合适配任意空间走向，不需要提前做精确的现场测绘，大幅提升管路布设的灵活性与效率。
