可变几何结构模块化柔性挠性接头

　　在非标自动化产线搭建、模块化机器人构型设计、特种工装夹具适配这类需要频繁调整机构连接角度、补偿安装误差的场景里，传统刚性接头往往需要针对每一种安装姿态单独加工适配件，不仅拉长项目调试周期，也会大幅提升备件库存压力，这类挠性接头的出现，正是为了填补可变几何连接场景下的标准件空白。从实际使用逻辑来看，这类接头核心作用是在两个需要传递动力或保持结构刚性的部件之间，提供一定范围内的角度偏转、轴向错位补偿能力，同时不需要额外增加铰接支座、万向节这类冗余结构，尤其适合需要快速重构的模块化设备单元，比如可重组的装配工作站、多构型实验平台、需要适配不同安装面的检测工装，都可以通过这类接头快速搭建出符合空间姿态要求的连接结构，

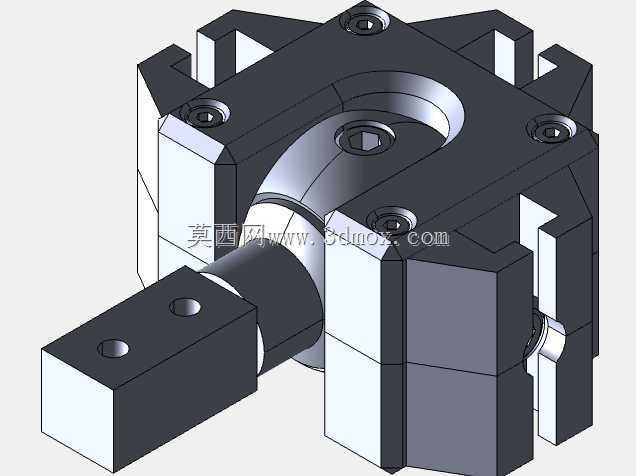

　　不需要针对每一种布局重新设计连接法兰。从结构设计逻辑上拆解，这款接头采用了分体式夹装基座搭配球窝铰接核心的结构，外围的方形基座设置了四个对称分布的沉头安装孔，安装时可以直接通过内六角螺栓固定在标准铝型材端面或者设备安装平板上，基座的分体式夹装结构可以通过螺栓预紧力调整球窝的夹持阻尼，既可以让中间的铰接轴在调整阶段顺畅转动到目标角度，也能在角度锁定后提供足够的夹持力，保证设备运行过程中连接姿态不会因为振动、负载冲击发生偏移。中间的铰接端采用了方形连接轴设计，轴端预留了两个垂直分布的销孔，既可以通过销轴直接和带孔的连杆、执行件连接，也可以通过压块锁紧的方式固定平板类结构件，相比传统的圆形铰接轴，方形轴的抗扭能力更强，

　　传递扭矩时不会出现轴孔相对滑动的问题，适合有动力传递需求的连接场景。在安装边界的设计上，这款接头的整体外轮廓采用了方正的切边设计，没有突出的不规则结构，多个接头并排安装时不会出现轮廓干涉，基座的安装孔位间距符合常见的工业铝型材端面孔距标准，不需要额外加工转接板就可以直接适配40系列、50系列的标准工业铝型材，铰接端的偏转范围覆盖了空间内正负15度的角度调整区间，同时可以补偿最大2毫米的轴向安装错位，足够覆盖现场安装时的加工误差、装配偏差，不需要反复修配安装面。在功能特性上，这款接头没有采用传统万向节的十字轴结构，而是用整体式球窝配合铰接轴的结构，减少了内部的传动间隙，在需要保持定位精度的检测工装、视觉支架安装场景下，

　　不会因为关节间隙导致设备运行一段时间后出现姿态漂移，夹装式的锁紧结构也不需要额外增加锁紧螺母、定位销这类零件，调整角度时只需要松开基座上的四个螺栓，调整到目标角度后重新拧紧即可完成锁定，单人操作就可以完成设备重构，大幅缩短产线换型的调整时间。从结构设计的细节来看，球窝接触面做了微弧面的贴合处理，相比平面接触的铰接结构，接触面积更大，锁紧后的接触应力更小，长期频繁调整角度也不会出现接触面压溃、磨损松旷的问题，铰接轴和球窝的配合间隙控制在0.02毫米以内，既保证了转动时的顺畅度，也不会因为间隙过大影响连接刚性，基座的分体式切缝位置做了应力释放槽设计，拧紧螺栓时夹装变形均匀，不会出现局部应力集中导致基座开裂的问题。这类接头在实际选型时，需要注意匹配连接端的负载能力，当用于传递扭矩的场景时，需要根据螺栓预紧力计算对应的摩擦力矩，保证负载扭矩不超过接头的锁紧摩擦力矩，避免出现打滑偏转的问题，在用于静态支撑的场景比如传感器支架、视觉相机安装支架时，可以适当降低预紧力，方便后续微调角度。相比市面上常见的单自由度铰接接头，这款挠性接头可以实现两个自由度的角度调整，不需要叠加两个旋转关节就可以实现空间内的姿态调整，整体结构更加紧凑，安装占用的空间更小，适合安装空间受限的紧凑型设备内部使用。
