可变几何柔性模块化挠性连接接头

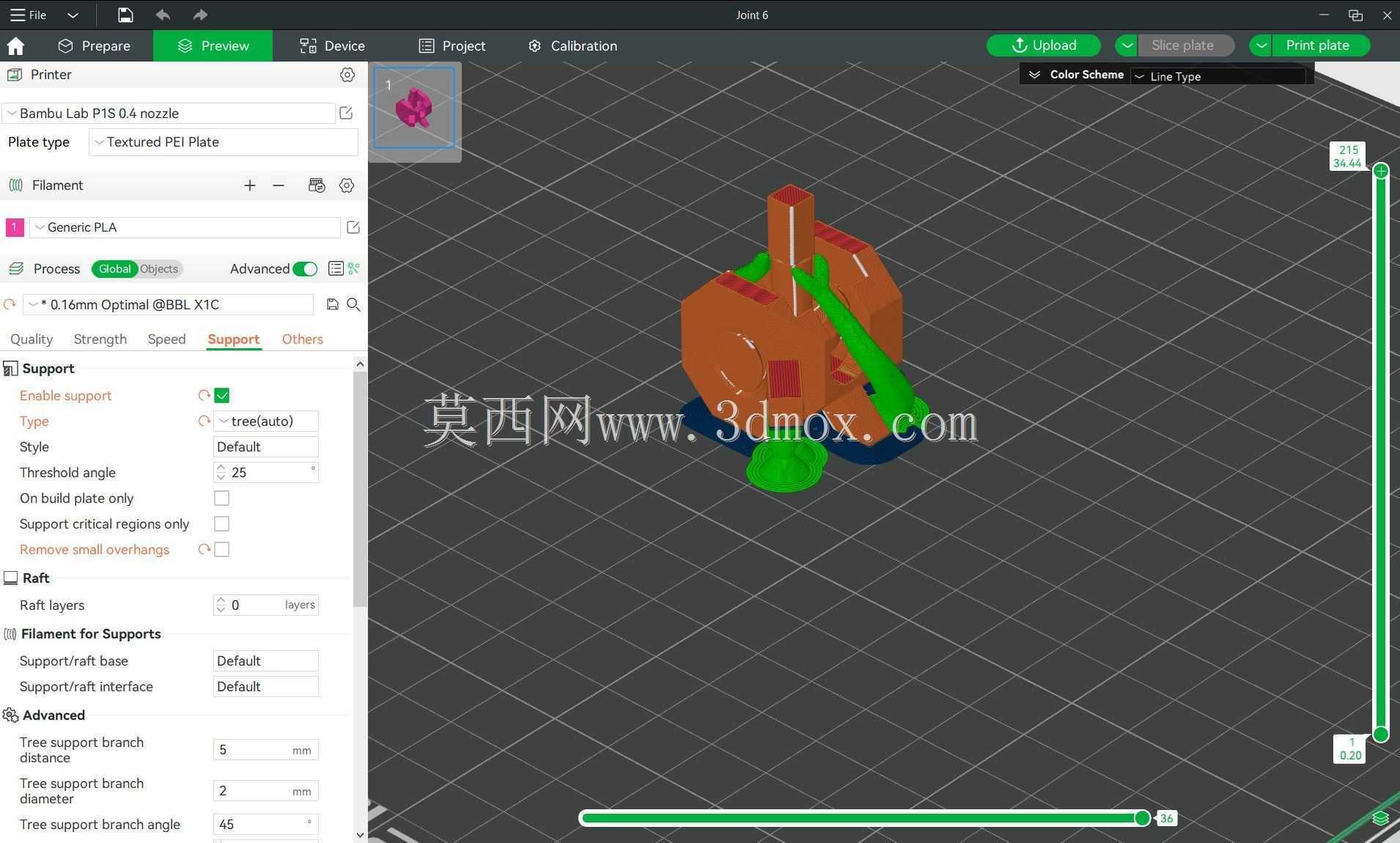

　　在非标自动化产线搭建、模块化工装夹具设计、实验测试平台搭建这类需要频繁调整机构相对位置、补偿装配误差的场景里，传统刚性接头往往无法适配多维度的角度偏移与位置错配，而这款挠性接头正是针对这类工程痛点设计的可变几何连接构件。从实际使用场景来看，这类接头常被用在需要反复重构的模块化实验装置、多自由度调整的工装定位单元、以及存在小幅振动需要柔性卸荷的传动连接部位，它可以在不更换连接件的前提下，实现连接端之间多维度的角度偏转与小幅位移补偿，避免刚性连接在装配错位时产生的内应力，大幅降低机构卡滞、连接件断裂的风险。

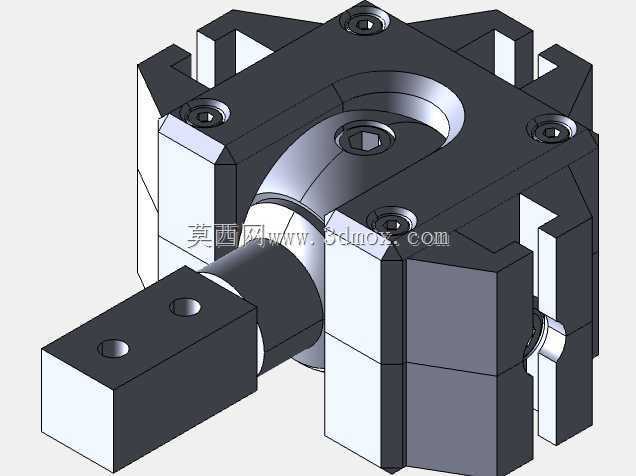

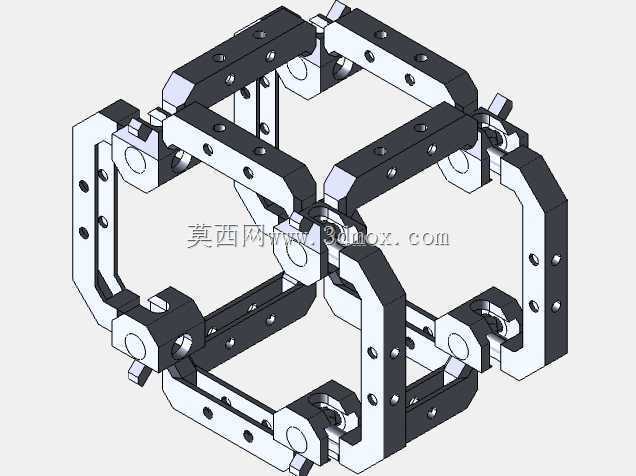

　　从结构设计逻辑来看，这款接头采用了分体式夹装的基座结构，主体基座为方形对称布局，四个角位设置内六角螺栓安装孔，既可以通过螺栓直接固定在安装基板的T型槽或者螺纹孔位上，也可以配合压块实现快速装夹，安装边界适配主流工业铝型材的孔距标准，不需要额外加工定制转接板就能直接适配常规的工装搭建需求。基座中部的球窝容纳腔采用剖分式夹紧结构，通过周向的螺栓锁紧力可以对球头端实现无级抱紧，既可以在松开状态下灵活调整球头的偏转角度，调整到位后锁紧即可实现刚性固定，兼顾了调整灵活性与连接刚性。

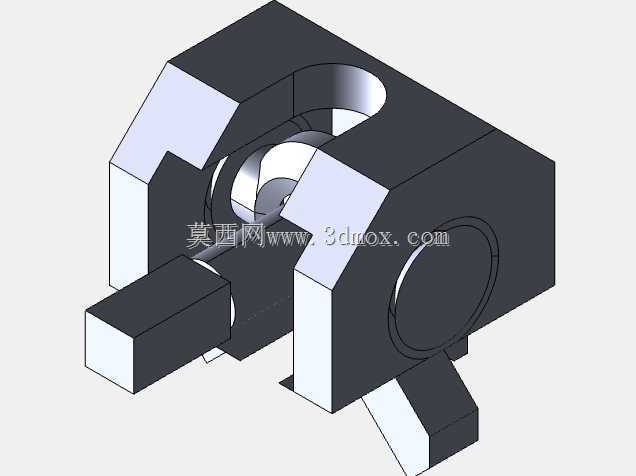

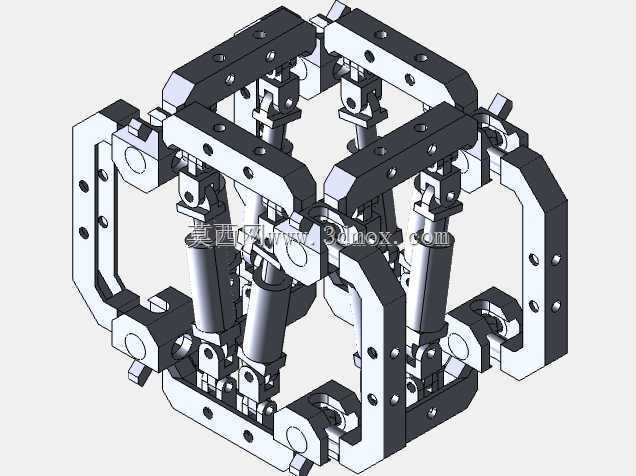

　　接头的伸出端采用带双安装孔的方块结构，两个通孔沿伸出方向垂直排布，既可以通过销钉实现与被连接件的铰接，也可以穿入螺栓实现刚性锁固，伸出端的轴颈与球头为一体化加工结构，保证了力传递的同轴度与结构强度，避免分体式连接带来的回程间隙。整个接头的活动偏转范围可以覆盖空间内正负15度的角度偏移，同时可以承受沿轴向的拉压载荷与小幅径向载荷，在模块化机构重构时，不需要拆解整个基座，只需要松开球窝部位的锁紧螺栓，就能快速调整伸出端的朝向，大幅缩短机构调整的装配时间。

　　在实际选型应用时，需要注意安装面的平面度要求，由于基座为方形分体结构，安装面平面度误差超过0.1mm时，锁紧螺栓会导致基座腔体变形，影响球头的转动灵活性甚至出现卡滞，因此安装时建议先将基座轻放在安装面上，预紧四个角的固定螺栓后再调整球头角度，最后交替锁紧固定螺栓与球窝夹紧螺栓，避免单侧受力导致的结构变形。这款接头的设计没有采用传统的橡胶挠性结构，而是全金属刚性构件配合球窝铰接的形式，不存在橡胶老化、弹性疲劳的问题，可以在有油污、金属切削碎屑的工业环境下长期使用，维护时只需要定期在球窝接触面涂抹少量润滑脂，就能保证调整的顺滑度，不需要频繁更换易损件。

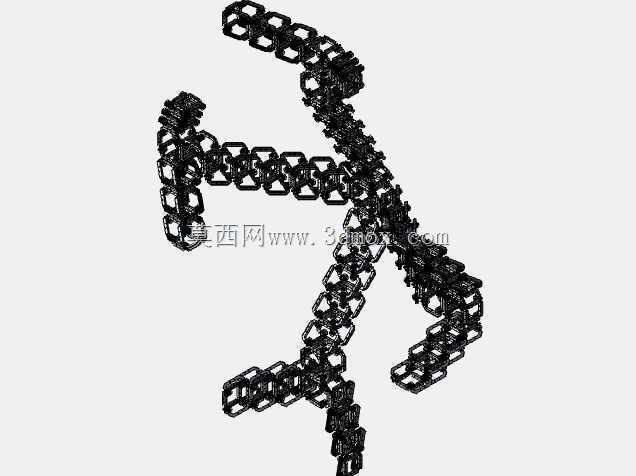

　　不同于常规的固定角度连接接头，这款挠性接头的核心设计思路是用标准化的单一零件，替代多种不同角度的转接接头，在模块化机构搭建时，可以大幅减少备件的种类与数量，尤其是在教学实验平台、柔性制造单元这类需要频繁调整机构布局的场景下，单一规格的接头就可以适配大部分角度转接需求，降低设计阶段的选型工作量与装配阶段的零件管理成本。从尺寸边界来看，基座的方形轮廓适配40系列、50系列工业铝型材的安装孔距，伸出端的方块尺寸与标准的连接块尺寸一致，可以直接与现有标准连接件互换，不需要重新设计适配结构，能够直接融入现有的模块化搭建体系中。
