多分支刚性连接桁架式流体电力集成接驳结构

项目分类:通用机械零部件 发布时间:2024-09-15 ID:770547
  • 多分支刚性连接桁架式流体电力集成接驳结构
  • 多分支刚性连接桁架式流体电力集成接驳结构
  • 多分支刚性连接桁架式流体电力集成接驳结构
  • 多分支刚性连接桁架式流体电力集成接驳结构
  • 多分支刚性连接桁架式流体电力集成接驳结构
  • 多分支刚性连接桁架式流体电力集成接驳结构
  • 多分支刚性连接桁架式流体电力集成接驳结构
  • 多分支刚性连接桁架式流体电力集成接驳结构

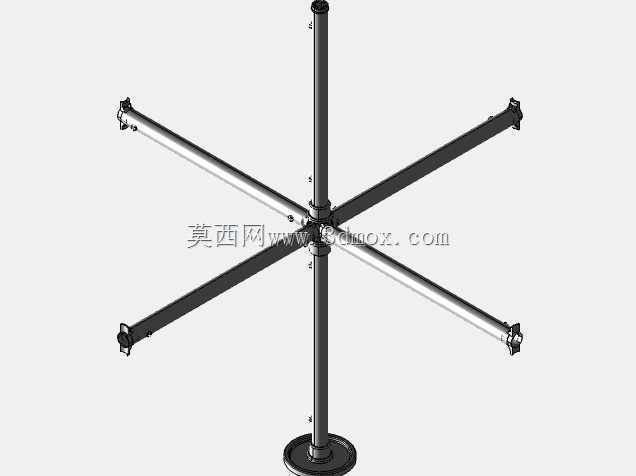

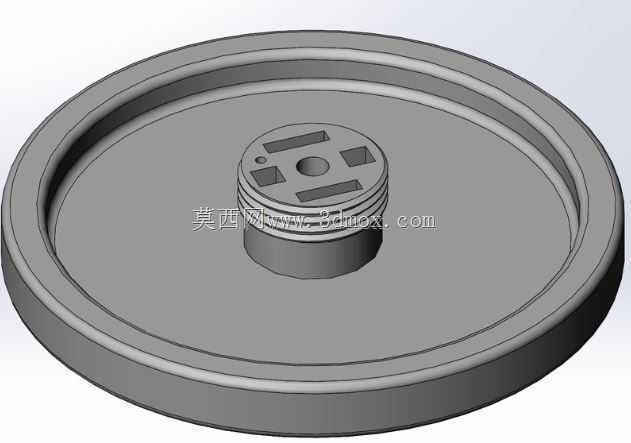

  这套多分支刚性连接结构的设计参考了航天领域桁架式塔架的载荷分配逻辑,核心是解决多节点并行作业场景下,流体、电力、信号线路的同步布设与结构承载的双重需求,在行星探测基地搭建、野外临时作业站部署、模块化试验台架拼装这类需要快速拓展接驳点位的场景中,能大幅减少管线乱搭、结构承重不足的问题。从结构功能来看,中心竖杆作为主承载构件,底部采用法兰式安装底座,可通过膨胀螺栓或焊接方式固定在硬质基础平面上,安装时需保证底座水平度偏差不超过千分之二,避免上部多分支杆件受偏载产生弯曲应力。六根径向分支杆沿中心竖杆周向均匀分布,相邻杆件夹角为60度,每根分支杆内部为中空腔体,可根据使用需求穿设不同规格的流体管路、电力线缆与信号线束,

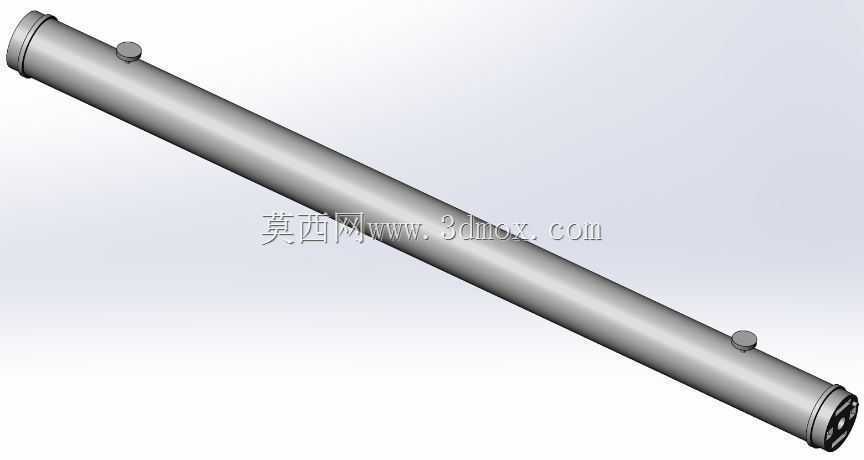

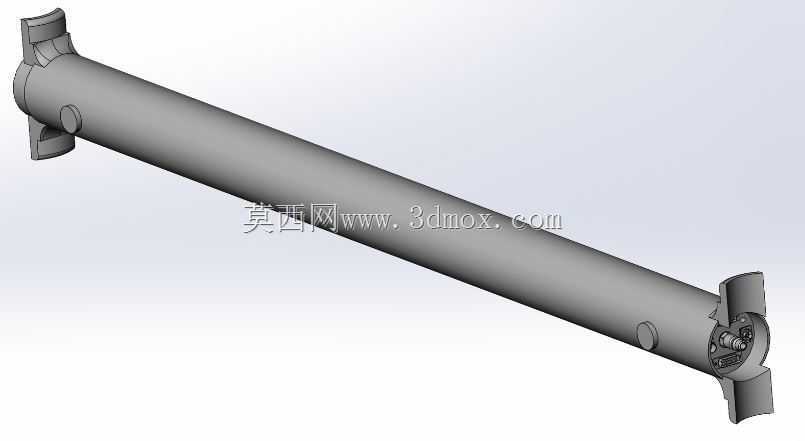

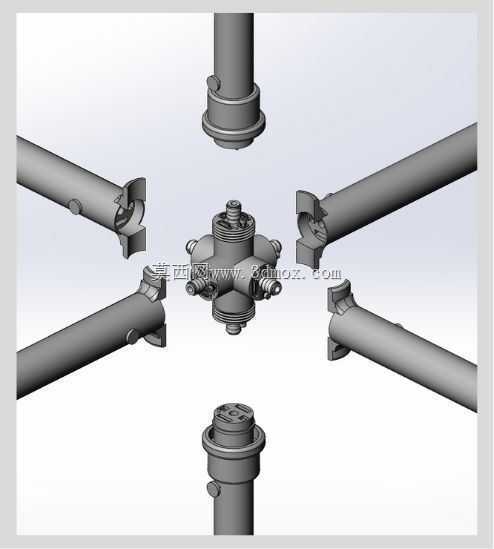

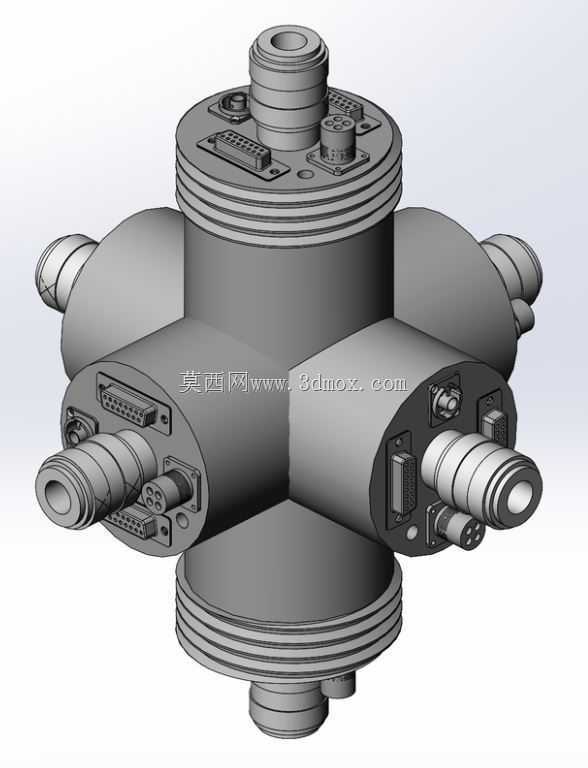

  杆体端部预留标准化接驳接口,可直接对接功能模块、扩展支架或者同规格的连接结构,无需额外加工转接件。设计过程中优先考虑了载荷的均匀传递,中心节点采用整体式抱箍锁紧结构,每根分支杆与中心竖杆的连接位置都设置了双重定位销,既可以保证杆件安装的角度精度,也能在承受径向载荷时将力均匀分散到中心竖杆上,避免局部应力集中导致的结构变形。分支杆采用变径设计,靠近中心节点的位置杆径更大,向端部逐步收窄,在保证整体结构刚度的前提下尽可能降低自重,单根分支杆的端部额定静载荷可达80kg,可挂载小型探测设备、流体控制阀组、信号中继模块等部件,不会出现杆体下挠的问题。安装边界方面,整套结构展开后最大径向尺寸为3.2米,中心竖杆总高度为2.8米,

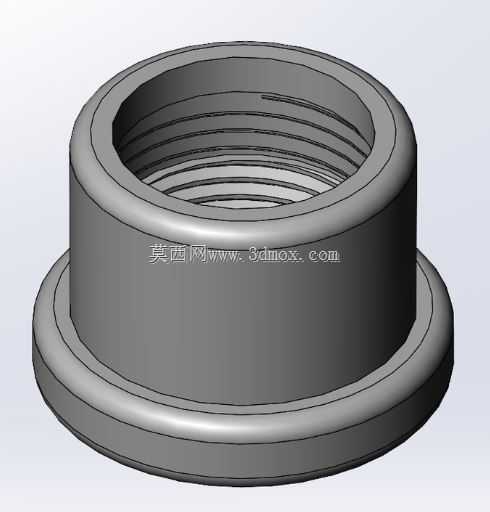

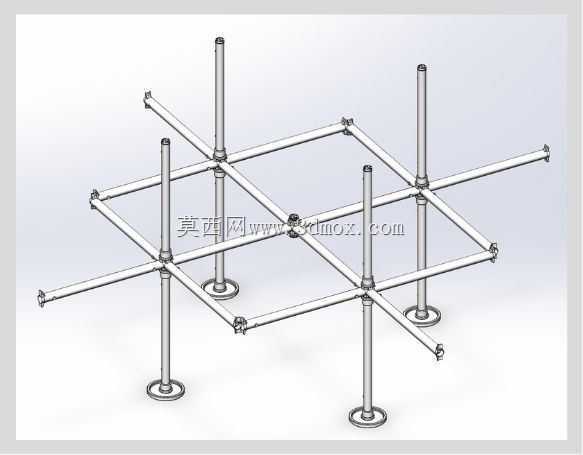

  安装时需要在中心底座周围预留不小于0.5米的操作空间,用于穿设管线和锁紧固定螺栓,分支杆端部距离安装基础平面的最小高度为1.2米,可满足人员在结构下方通行、操作设备的空间需求。结构的所有连接位置都做了密封处理,当内部布设流体管路时,可耐受1.2MPa的工作压力,不会出现渗漏问题;布设电力线路时,杆体内壁设置有绝缘衬层,可避免线缆外皮磨损导致的漏电风险;布设信号线路时,金属杆体本身可起到电磁屏蔽作用,降低外界电磁干扰对信号传输稳定性的影响。在实际使用中,这套结构可根据现场需求灵活调整分支杆的安装数量,不需要满装六根分支杆,未安装分支杆的节点位置可用密封端盖封堵,避免灰尘、水汽进入杆体内部腐蚀管线。如果需要拓展结构覆盖范围,

  还可以在分支杆的端部接驳同规格的连接结构,形成更大范围的桁架式承载网络,拓展过程中不需要重新搭建主承载基础,只需要在接驳位置加装辅助支撑脚即可保证整体结构的稳定性。针对野外作业场景,杆体表面采用喷塑防腐处理,可耐受酸雨、盐雾等恶劣环境的腐蚀,长期户外使用不会出现漆面脱落、杆体锈蚀的问题,连接螺栓全部采用不锈钢材质,反复拆装也不会出现锈死无法拆卸的情况。结构的所有零部件都采用标准化尺寸设计,单个零部件的最大重量不超过15kg,两名作业人员即可完成整套结构的组装与拆卸,不需要借助大型吊装设备,非常适合需要快速部署、快速转场的作业场景。在试验台架搭建场景中,这套结构可替代传统的方钢焊接支架,不需要现场焊接作业,所有连接都采用螺栓锁紧的方式,组装完成后即可投入使用,后续调整点位时只需要松开对应节点的螺栓,调整分支杆的角度或者增减分支杆数量即可,不需要对结构进行切割、焊接改造,能大幅缩短台架搭建的周期,也能减少材料浪费。
