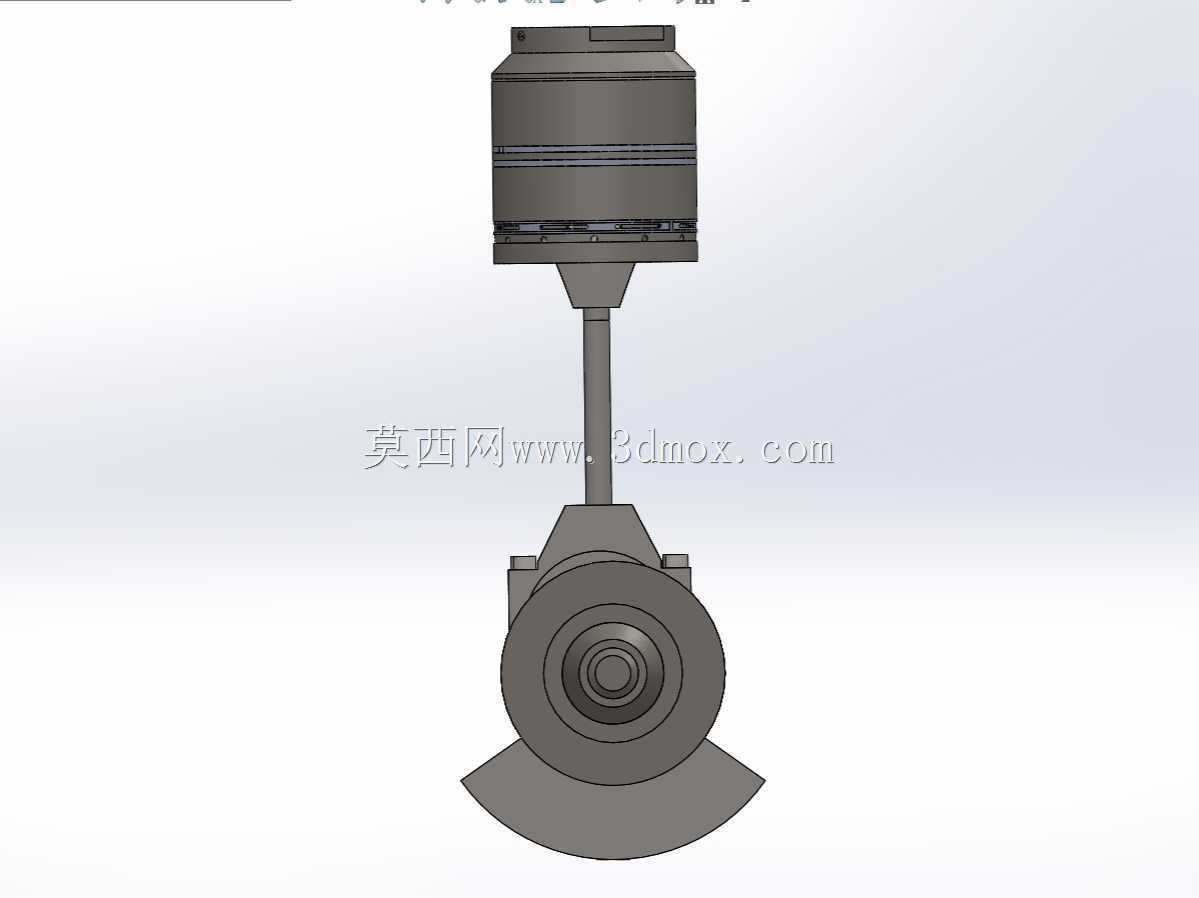

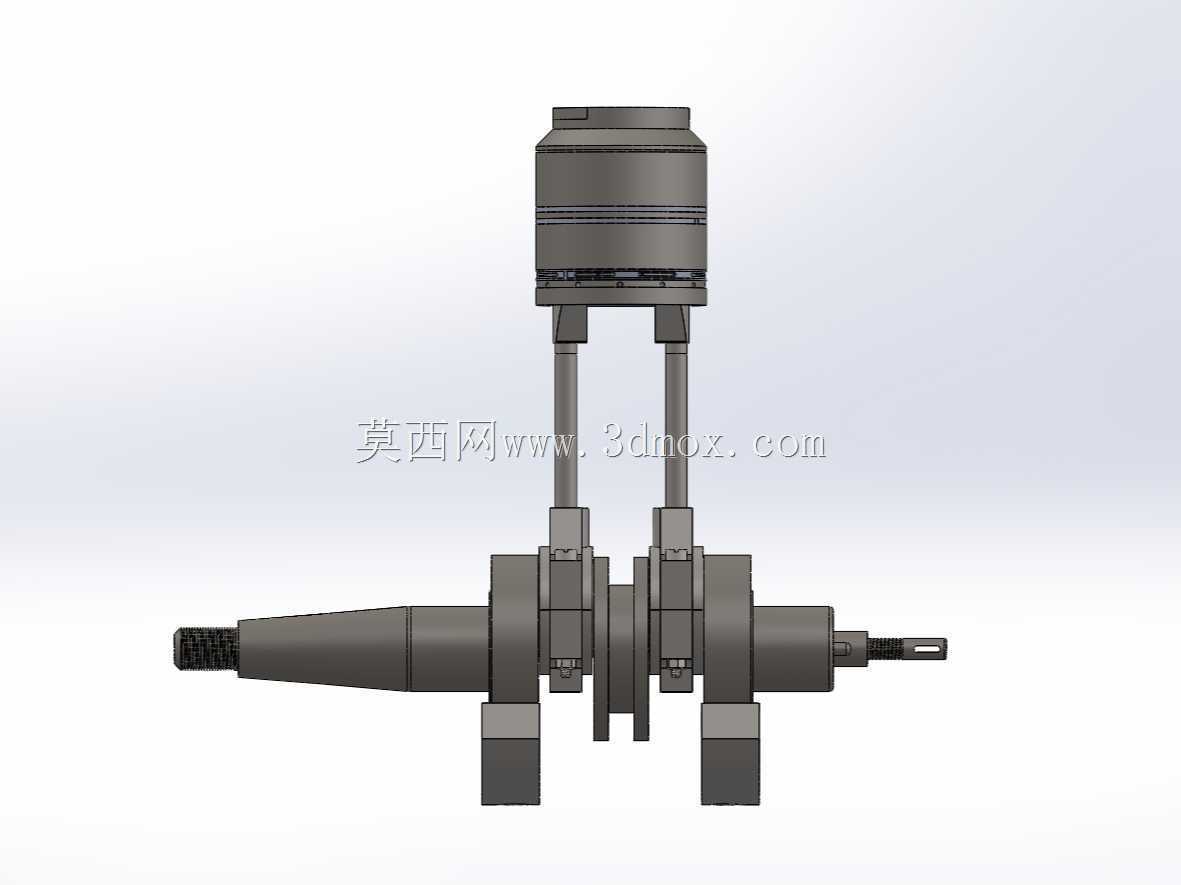

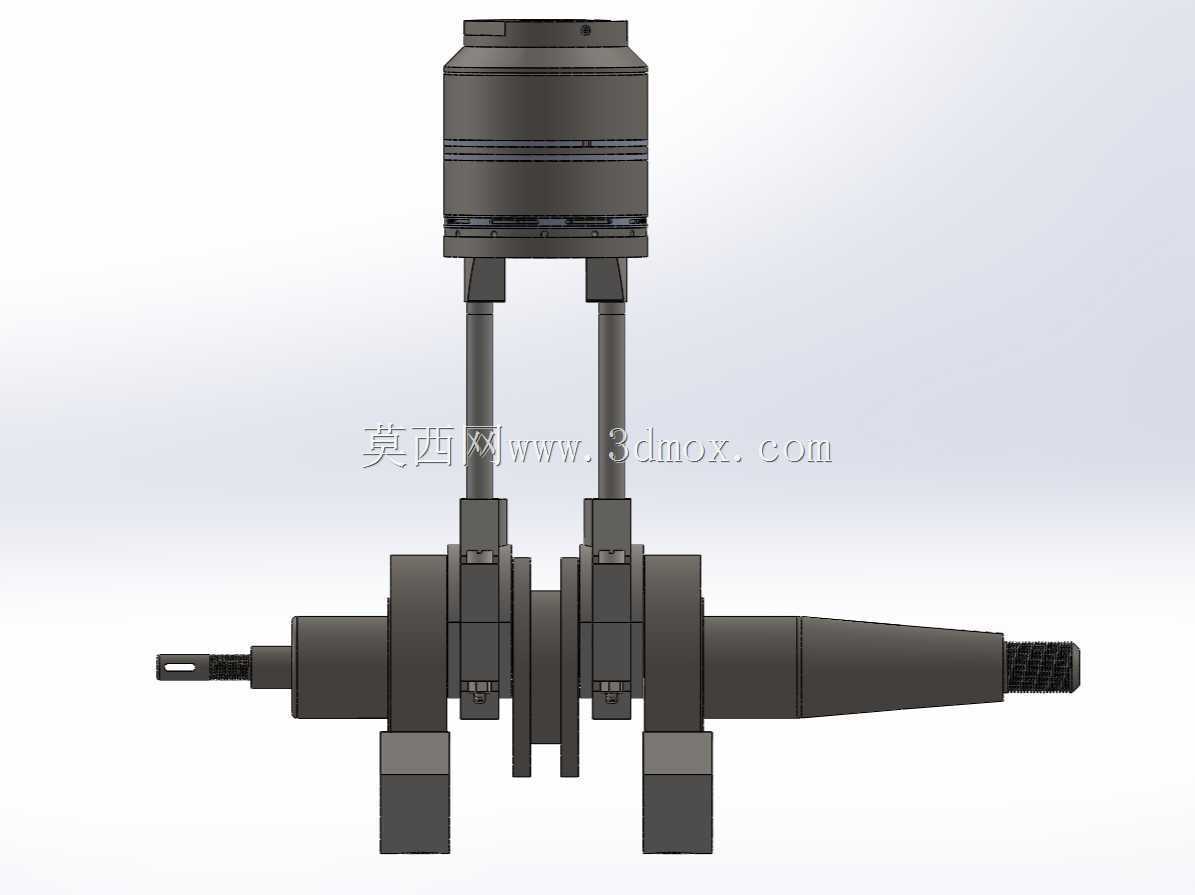

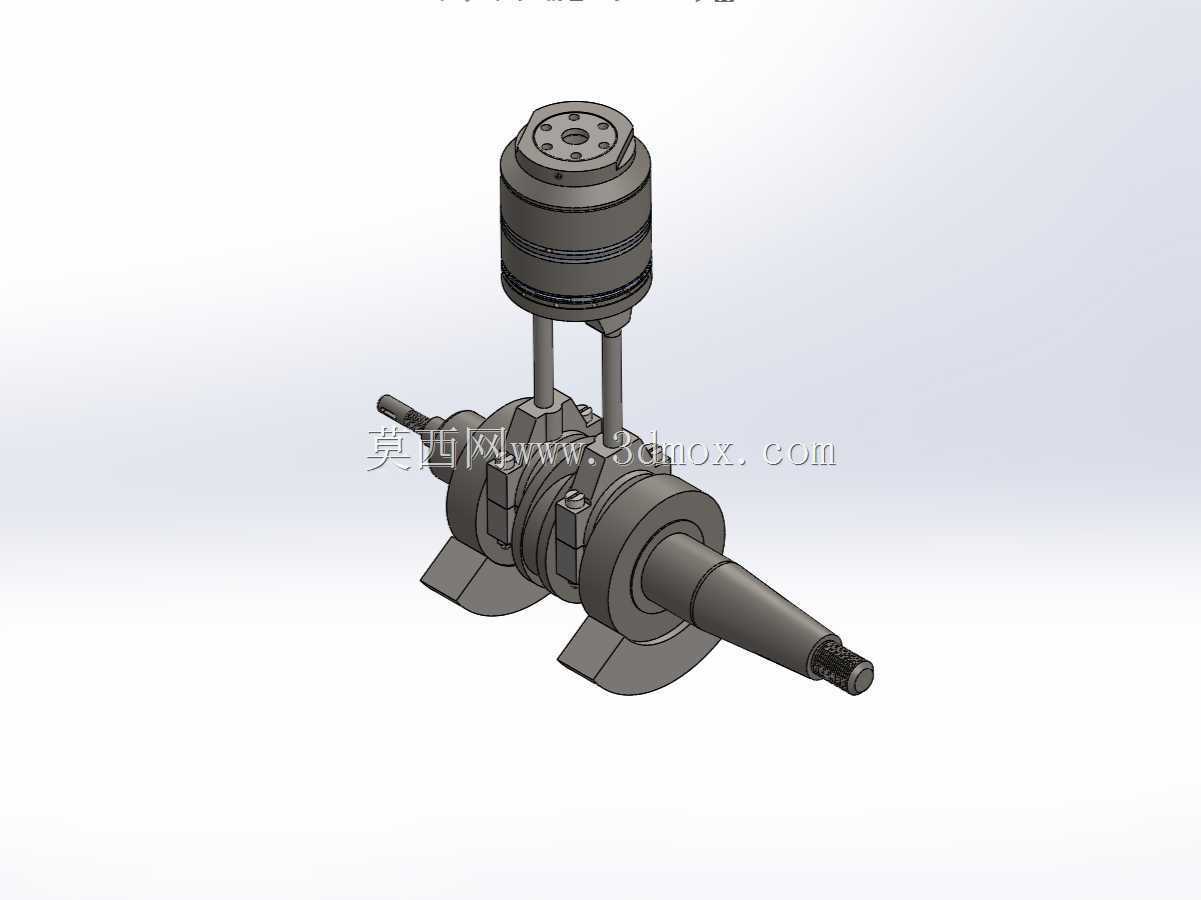

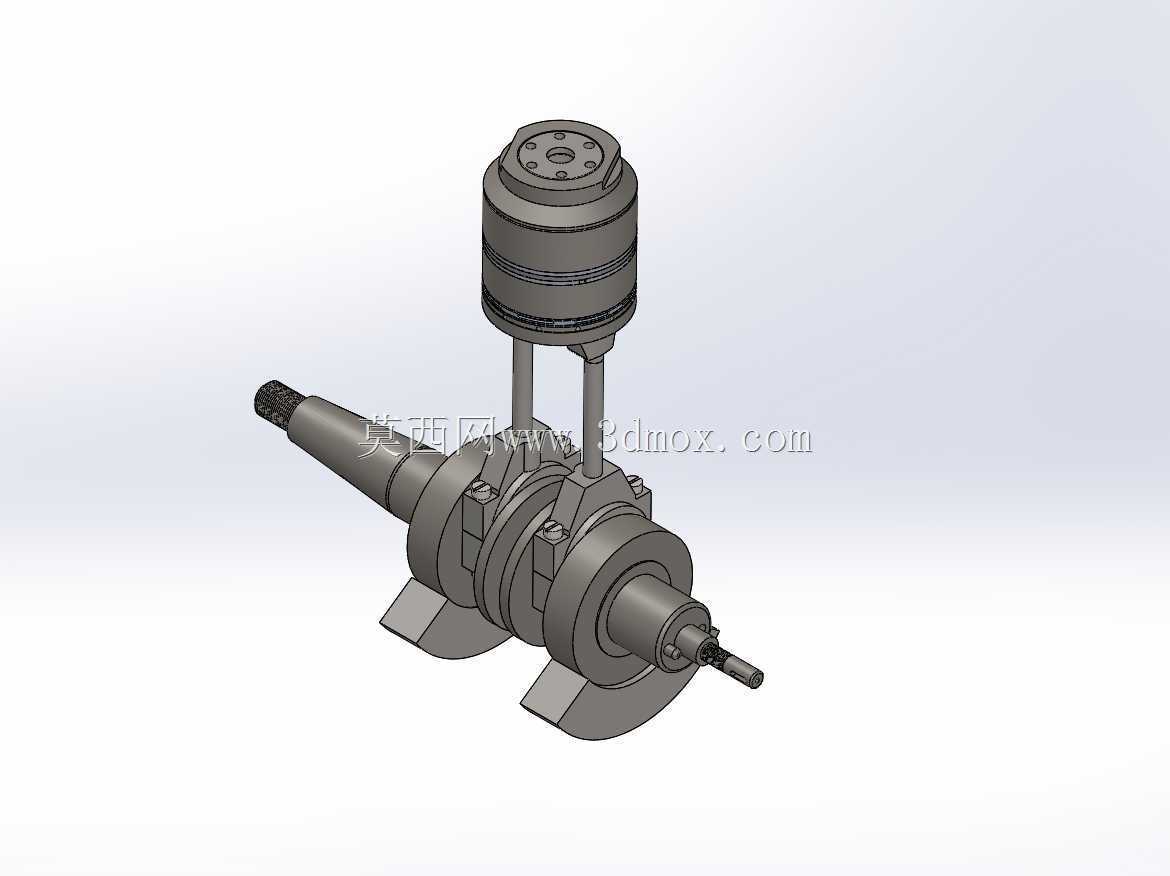

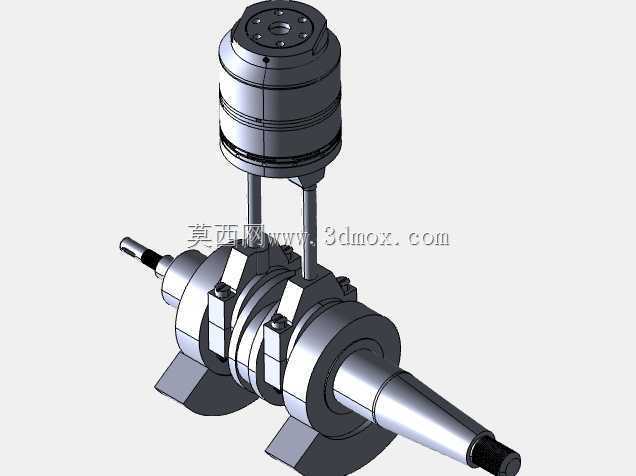

内燃机用活塞连杆曲柄组合结构

　　这套活塞组合结构，核心服务于往复式内燃机的动力转换环节，是把燃烧室内燃气爆发产生的直线推力，转化为曲轴旋转扭矩的核心执行单元，日常在小排量通用汽油机、摩托车发动机、小型农用动力机械的动力舱内都能见到同逻辑的结构应用。从实际装机场景来看，这类组件需要长期承受高温燃气的周期性冲击、往复运动的惯性载荷以及连杆摆动带来的侧向摩擦力，因此设计阶段首先要平衡的就是结构强度与运动件重量的矛盾——过重的活塞会拉高往复惯性力，导致高转速工况下振动加剧，过薄的壁厚又无法承受爆燃工况下的峰值压力，容易出现活塞裙部变形、销座开裂的失效问题。

　　具体到结构细节，活塞头部预留了三道环槽，最上方两道为气环安装位，用来密封燃烧室与曲轴箱的连通间隙，避免高压燃气窜入油底壳稀释润滑油，最下方一道为油环槽，环槽内侧设计有均匀分布的回油孔，能把缸壁上多余的润滑油刮下回油底壳，防止机油窜入燃烧室参与燃烧形成积碳。活塞销座采用了对称式加强筋结构，销孔与活塞销采用过渡配合设计，装配时需要对活塞进行均匀加热后再压入销体，避免冷装导致销座产生内应力，长期运行后出现疲劳裂纹。连杆部分采用了工字形截面结构，这种截面在同等重量下能获得更高的抗弯刚度，适配活塞往复运动时连杆承受的交变拉压载荷，连杆大小端都设计有轴瓦安装位，小端与活塞销配合处镶嵌有铜质衬套，大端采用分体式斜切口设计，通过螺栓与曲柄销连接，斜切口的设计能让连杆大端在装配时顺利通过气缸套内壁，不会出现装配干涉。

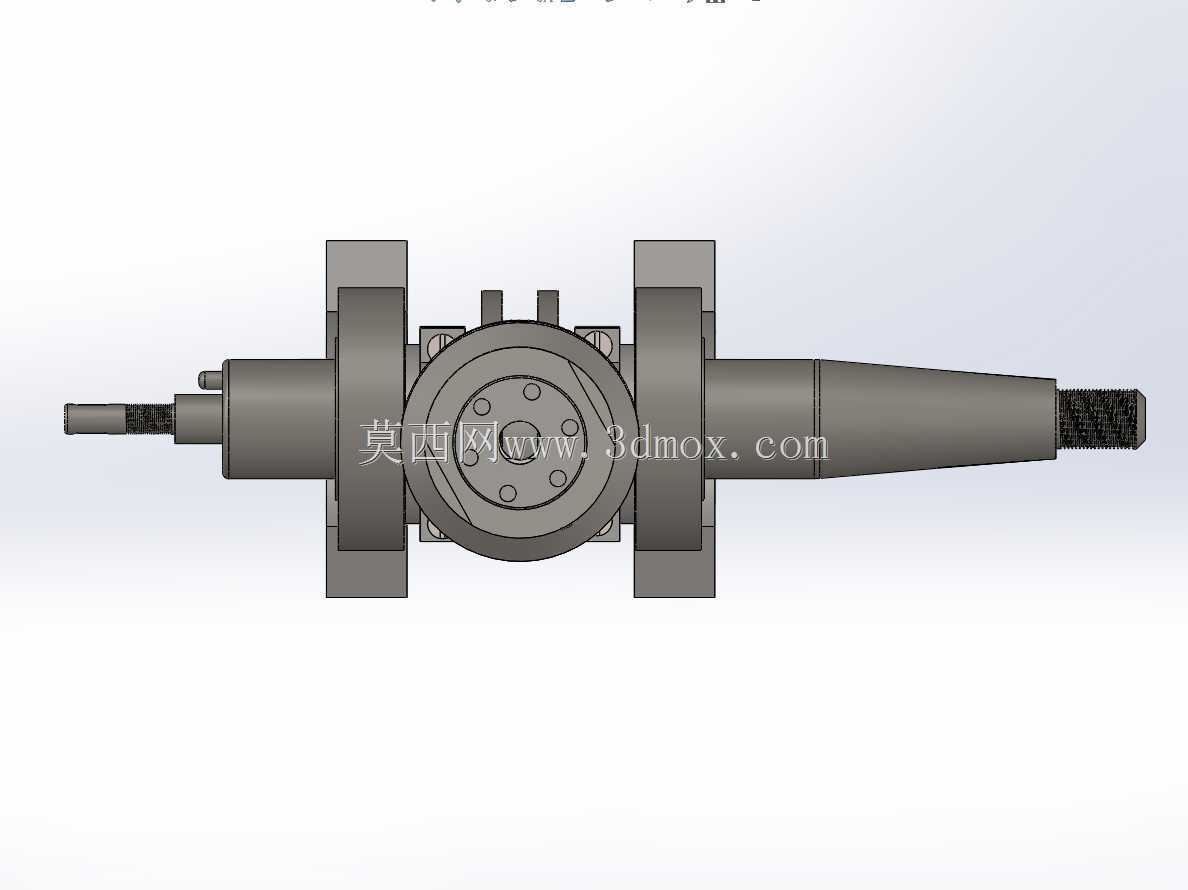

　　曲轴部分采用整体式锻造结构，两个主轴颈用来支撑整个曲柄连杆机构在缸体上的安装，曲柄销与连杆大端配合，平衡块的外形轮廓经过偏心配重设计，用来抵消活塞、连杆往复运动产生的一阶、二阶惯性力，降低整机运行时的振动水平。从安装边界来看，活塞的裙部设计有椭圆形微变形补偿结构，冷态下裙部截面为短轴垂直于活塞销方向的椭圆，发动机运行达到工作温度后，活塞裙部受热膨胀会趋近正圆形，保证与气缸壁的配合间隙处于合理范围，既不会因为间隙过大出现敲缸异响，也不会因为间隙过小导致活塞卡滞在缸套内。整套结构的运动配合间隙需要严格控制，活塞与缸壁的配合间隙、活塞销与销座的配合间隙、连杆轴瓦与曲柄销的配合间隙、主轴颈与缸体主轴承座的配合间隙都有明确的公差要求，任何一个位置的间隙超差，都会导致机油压力异常、运动异响、动力输出下降等故障。

　　在实际建模过程中，需要重点验证活塞运动到上止点、下止点时的极限位置，确认活塞顶部不会与气缸盖气门发生碰撞，连杆在最大摆动角度下不会与缸体曲轴箱内壁发生干涉，同时还要核算曲轴的动平衡参数，确保平衡块的配重能覆盖整套往复运动件的惯性力，避免后续做动力学仿真时出现振动幅值超标的问题。对于结构设计从业者来说，这类组件的建模不能只做外形复刻，需要结合实际装机的工况要求，还原每个配合面的公差、每个油孔的位置、每个加强筋的走向，才能让模型具备实际的工程参考价值，而不是仅用于外观展示的几何模型。
