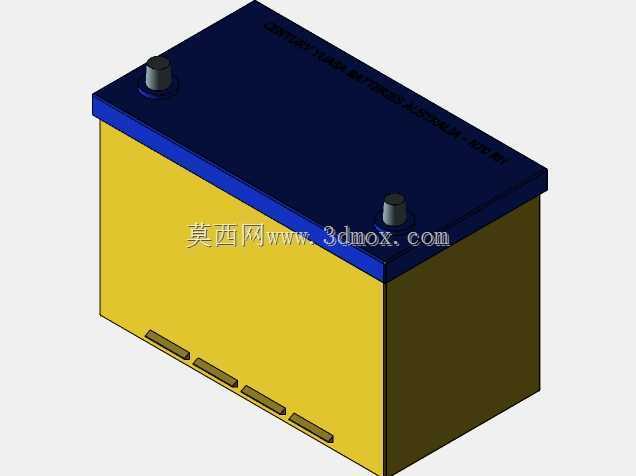

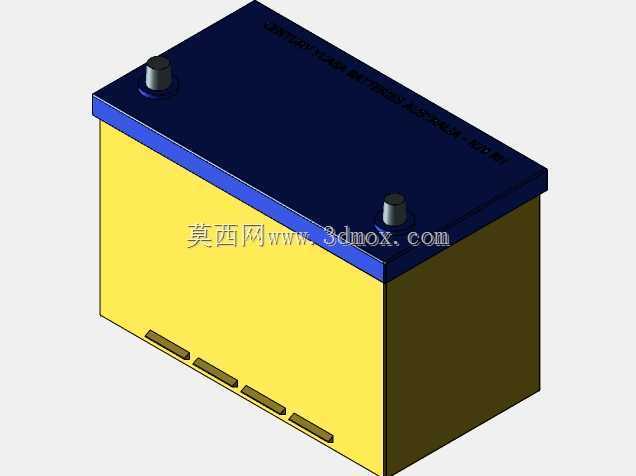

世纪汤浅N70 RH车用启动铅酸蓄电池结构

　　在商用车与乘用车辆的电气系统设计中，启动型铅酸蓄电池的选型与安装匹配是前期整车布置阶段不可忽视的环节，本次呈现的N70 RH型蓄电池结构，针对澳规车型的发动机舱布局做了专属的结构适配，区别于常规同容量电池的极柱排布，右手极柱的布局设计能够适配右舵车型的线束走向，减少线束弯折半径，降低整车线束的长度冗余与电压降损耗。从实际应用场景来看，这类70Ah容量的启动电池主要适配大排量自然吸气乘用车、轻型商用车以及小型工程作业车辆，承担发动机启动瞬间的大电流放电功能，同时在发动机怠速工况下，为车载电控单元、照明系统、车载娱乐设备等附属用电负载提供稳压供电，避免发电机输出波动对车载精密电子元件造成冲击。

　　从结构设计思路来看，该电池的壳体采用高强度耐冲击聚丙烯材质注塑成型，壳体侧壁设置的四道横向加强筋，一方面能够提升槽体的结构强度，抵御车辆行驶过程中的持续振动与路面冲击，避免壳体开裂导致电解液渗漏；另一方面加强筋的凸起结构能够与电池安装托架的卡槽形成限位配合，在车辆急加速、急减速或者颠簸路面行驶时，限制电池的前后窜动，降低固定支架的受力负荷。电池上盖与壳体采用热板焊接工艺密封，极柱周边设置的密封胶圈能够阻断电解液的爬液路径，避免极柱硫酸盐化腐蚀，延长极柱的导电使用寿命。顶部的两个铅锑合金极柱采用锥形设计，能够适配不同规格的电瓶夹头，极柱旁的标识清晰区分正负极，避免安装过程中接反极性导致车载电控系统烧毁。

　　从安装边界尺寸来看，该电池的整体外形遵循澳规N70电池的标准尺寸规范，长度方向控制在260mm区间，宽度在170mm左右，总高度包含极柱在内约225mm，能够适配绝大多数日系、澳系车型的原厂电池安装托架，无需对托架做切割或者改装。电池底部的凸缘结构符合标准电池固定压块的安装尺寸，安装时仅需将压块卡入底部凸缘，拧紧固定螺栓即可完成紧固，安装扭矩控制在8-12N·m即可，避免扭矩过大导致壳体破裂。在三维建模过程中，对壳体的拔模角度做了精准还原，壳体侧壁的拔模角度设置为1.5度，符合注塑成型的工艺要求，上盖的排气塞结构也做了细节还原，该排气塞能够在电池内部气压过高时自动开启泄压，同时阻挡电解液溢出，避免充电过程中内部气压过高导致壳体鼓胀变形。

　　在实际的整车设计选型阶段，这类电池的三维模型能够用于发动机舱的布置干涉检查，通过将模型导入整车装配环境，可以校验电池与周边空滤壳体、保险丝盒、引擎盖内板的安全间隙，确保在发动机悬置产生最大位移时，电池不会与周边部件发生磕碰。同时可以基于模型开展线束走向的模拟布置，确认电瓶正极线到启动机、发电机的路径长度，优化线束的固定点位置，避免线束与高温部件比如排气歧管隔热罩距离过近，导致线束绝缘层老化破损。对于售后维修领域，该模型也可以用于指导维修人员确认电池的适配型号，避免因极柱位置、尺寸不符导致无法安装的问题，尤其是针对右舵车型的配件替换，右手极柱的布局是核心识别特征，能够减少配件错发的概率。

　　从功能特性层面，该型号电池的极板采用加厚铅钙合金板栅设计，相比普通启动电池具备更好的深循环耐受能力，能够适应车辆频繁启停的使用工况，在车辆长时间停放后，仍能保留足够的剩余容量启动发动机。壳体内部的极板组采用穿壁焊工艺连接，降低了内部连接电阻，提升了大电流放电能力，在-18℃的低温环境下仍能输出足够的启动电流，满足寒冷地区的使用需求。建模过程中对内部极板组的排布空间做了预留，壳体内部的六个独立单格结构完全按照实际产品的分隔筋位置还原，每个单格对应2V的标称电压，串联后输出12V的标称电压，符合车载电气系统的电压标准。
