拖拉机用带弹性环圆柱锁销结构

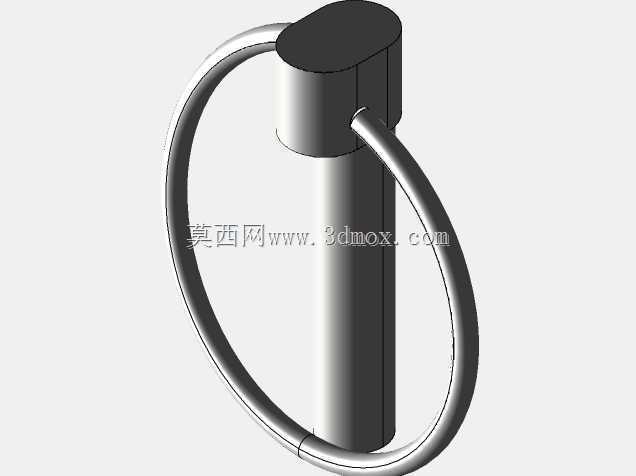

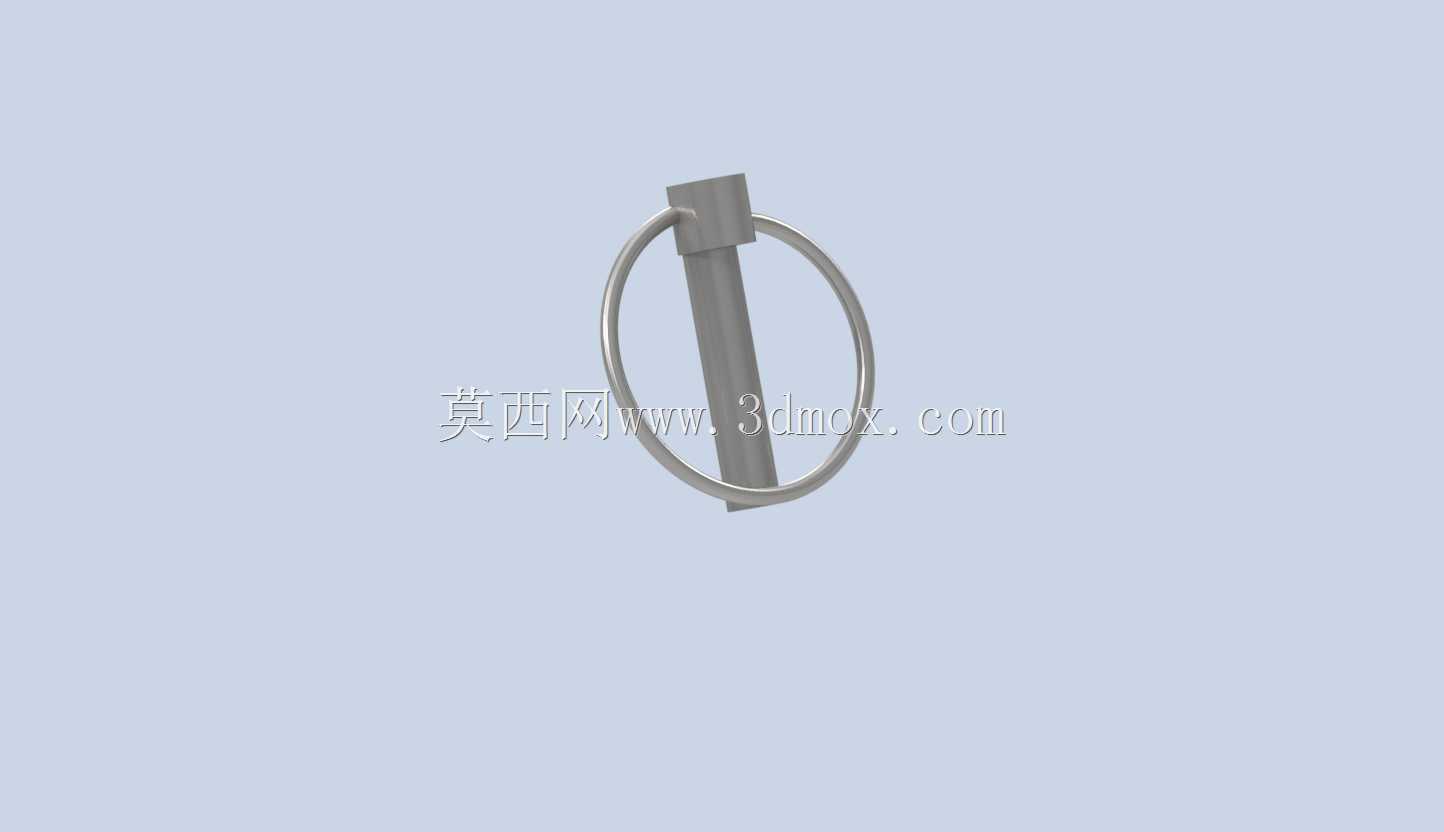

　　这类带弹性环的圆柱锁销，在农用拖拉机的挂接机构、操纵连杆组件里是非常常见的连接件，日常作业里需要频繁拆装的铰接部位基本都会用到这类结构，比如拖拉机后悬挂的拉杆连接点、离合操纵的连杆铰接处、液压输出接头的快锁部位，都靠这类锁销实现快速装拆同时保证连接不松脱。从结构设计来看，主体采用圆柱光轴结构，一端做了铣扁的限位端头，端头厚度比杆身直径略小，端头的平面可以在安装时卡在对应连接件的限位槽里，避免锁销穿入后发生周向转动，防止弹性环在作业震动中被剐蹭脱出。杆身的直径公差一般取h8级，和配套的铰接孔采用间隙配合，保证手动穿入时不需要额外敲击，同时配合间隙控制在0.05mm以内，避免铰接部位旷量过大导致连杆动作卡滞或者连接部位冲击磨损。

　　杆身靠近非限位端的位置开了一圈环形凹槽，凹槽的深度和宽度是和配套的弹性开口环匹配的，弹性环采用弹簧钢材质，自由状态下环的内径比凹槽底径略小，装配时把弹性环掰开卡入凹槽后，环的内圈完全贴合凹槽底面，外圈突出杆身表面1.5-2mm，形成轴向的限位挡边，这样锁销穿入铰接孔之后，一端靠铣扁端头限位，另一端靠弹性环挡边限位，就能完全限制锁销的轴向窜动，不会在拖拉机行驶、作业的剧烈震动中从孔位脱出。弹性环的环形结构不是完全闭合的，开口处留了1-2mm的间隙，需要拆卸的时候，用尖嘴钳夹住环的两个端头就能轻松把环从凹槽里取出，不需要额外的专用工具，非常适合田间作业时的快速维保操作，不需要携带复杂的拆装工具就能完成挂接部件的更换或者调整。

　　设计的时候特意把弹性环的安装位置设在距离杆端3-5mm的位置，避免弹性环太靠近杆端，在穿销的时候被孔壁剐蹭变形，同时凹槽的边缘做了0.2mm的圆角过渡，避免应力集中导致杆身在凹槽位置出现断裂，毕竟拖拉机作业时铰接部位的冲击载荷很大，圆角处理能大幅提升杆身的抗疲劳强度。安装边界方面，这类锁销适配的铰接板总厚度要比杆身有效长度小2-3mm，保证弹性环安装后不会被铰接板压死，预留出足够的环体伸缩空间，同时铰接孔的外侧需要预留出不小于10mm的操作空间，方便拆装时用尖嘴钳操作弹性环。和普通的开口销配圆柱销的结构相比，这种一体式带弹性环的锁销拆装效率更高，不需要额外穿开口销、掰弯开口销尾端，也不会出现开口销尾端断裂后锁销脱出的问题，

　　在频繁需要切换挂接农具的作业场景里，能大幅减少拆装的辅助时间，同时弹性环的圆弧表面不会像开口销尾端那样有尖锐的凸起，能避免作业人员操作时被剐蹭受伤。杆身的表面一般做发黑或者镀锌处理，适应田间潮湿、多泥土的作业环境，避免锈蚀导致锁销和孔位锈死，保证长期使用后依然能顺利拆装。在实际选型的时候，需要根据铰接部位的载荷大小选择对应杆径的锁销，杆身的剪切强度要满足部位最大冲击载荷的1.5倍以上，避免作业中锁销被剪断引发安全事故，弹性环的弹力也要经过验证，保证在持续震动下不会从凹槽里自行脱出，同时环的硬度要高于杆身硬度，避免反复拆装后环出现塑性变形导致限位失效。
