杆端关节轴承连接组件结构设计

　　在工程机械、自动化生产线、农用机械、特种车辆的铰接传动部位，这类带外螺纹杆端的关节轴承是极为常用的连接部件，核心作用是在存在一定角度偏差的两个构件之间传递力与运动，补偿装配或运行过程中产生的同轴度误差、角度偏转，避免刚性连接带来的应力集中问题。从实际应用场景来看，这类部件常被用在车辆的转向拉杆连接、液压油缸的端部铰接、自动化设备的连杆传动机构、农机的悬挂调节机构中，能够在径向承载的同时，允许连接端在一定锥角范围内做摆动运动，适配多自由度的连接需求。

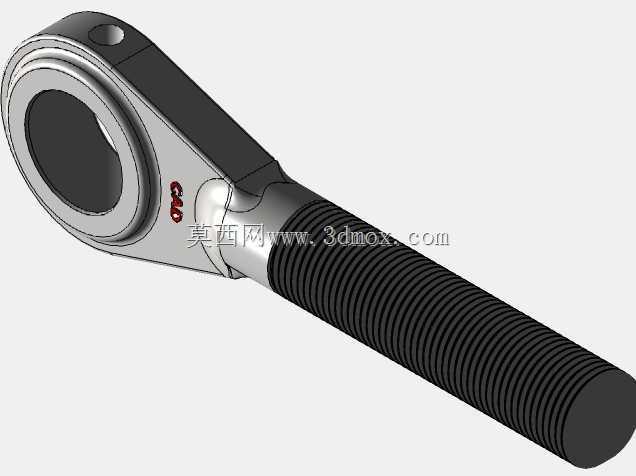

　　从结构设计逻辑来看，该部件采用杆端与轴承外圈一体化的锻造结构，杆部加工有连续的标准外螺纹，方便与配套的内螺纹构件进行螺纹连接，通过螺纹旋合长度可以微调安装间距，适配不同的安装间隙需求；轴承内圈为带通孔的环形结构，通孔用于穿装连接销轴，内圈与外圈之间采用球面配合，能够实现多方向的角度偏转，相比普通的刚性铰接轴套，其允许的偏摆角度更大，对安装面的加工精度要求更低，能够有效降低现场装配的难度。

　　设计过程中首先需要明确承载边界，杆部的螺纹直径、杆身直径需要匹配额定径向载荷，避免在冲击载荷下出现杆部断裂或螺纹滑牙的问题；轴承内圈的内径尺寸需要适配常用的连接销轴规格，内圈的球面接触宽度需要保证足够的接触面积，降低接触面的压应力，避免长期摆动磨损后出现旷量。外圈与杆部的过渡位置采用圆弧过渡结构，避免应力集中，这一位置是整个部件的应力薄弱点，在承受侧向载荷时最容易出现断裂，因此过渡圆角的半径需要经过强度校核，同时锻造过程中需要保证该位置的金属流线连续，不能有折叠、裂纹等锻造缺陷。

　　外形尺寸方面，杆部的螺纹长度需要满足常规安装的调节余量需求，一般来说螺纹长度不小于杆部直径的1.5倍，保证足够的螺纹啮合长度，避免连接松脱；轴承头部的外径尺寸需要匹配内圈的球面尺寸，头部厚度需要保证外圈的结构强度，避免在压装或承载过程中出现外圈开裂；整体的安装边界需要考虑摆动过程中的空间避让，当内圈偏摆到最大角度时，轴承头部不能与相邻的构件发生干涉，因此在整机布局设计时，需要预留足够的摆动空间，同时杆部螺纹末端的倒角设计需要方便螺纹旋入装配，避免螺纹起始端乱牙。

　　从功能特性来看，这类杆端关节轴承相比普通的滑动轴套，具备自调心的能力，当两个连接构件的安装孔存在一定的同轴度误差时，不需要额外加工调整垫或者修配安装面，依靠轴承自身的球面配合就可以补偿误差，大幅降低装配工时；同时球面配合的接触面积大，单位面积的接触压力小，在频繁摆动的工况下磨损速度更慢，使用寿命更长。针对不同的工况环境，还可以在球面配合面添加润滑脂槽，定期补充润滑脂降低摩擦系数，或者采用自润滑材料制作内圈，适配无油润滑的工况需求。

　　在实际选型应用中，需要根据实际的载荷类型、摆动频率、偏摆角度范围来确定具体的尺寸参数，如果是承受冲击载荷的工况，需要选择杆部直径更大、轴承额定动载荷更高的规格；如果是腐蚀环境下使用，还需要对部件表面进行镀锌、镀镍或者采用不锈钢材质加工，避免锈蚀导致的转动卡滞。建模过程中需要重点关注球面配合的尺寸精度，内圈的外球面与外圈的内球面需要保证一致的球面半径，配合间隙控制在合理范围内，间隙过大会导致连接旷量，影响传动精度，间隙过小会导致转动卡滞，摆动阻力过大；螺纹部分需要符合标准螺纹的牙型参数，保证与标准螺母或内螺纹孔的互换性，头部的密封结构如果有需求的话，还可以添加防尘密封圈，避免外界的粉尘、泥沙进入球面配合面，加剧磨损。

　　这类部件的安装也有明确的工程要求，螺纹旋合时需要保证足够的啮合长度，同时需要采用锁紧螺母或者螺纹胶进行防松处理，避免设备运行过程中螺纹松动导致连接失效；穿装销轴时需要保证销轴与内圈孔的配合间隙合理，销轴两端需要加装开口销或者轴端挡圈固定，避免销轴窜出；在初次运行前需要在球面配合面加注足够的润滑脂，运行过程中按照维护周期定期检查磨损情况，当内圈与外圈之间的旷量超过允许值时，需要及时更换部件，避免因连接失效引发设备故障。
