山猫滑移轮式装载机整机结构设计

　　这款滑移轮式装载机的三维结构设计，核心围绕狭小空间作业的工况需求展开，区别于常规大中型轮式装载机的转向逻辑，整机采用左右轮独立驱动的滑移转向架构，无需预留大半径转向空间，可在场地受限的厂区车间、市政巷道、园林苗圃、仓储库区完成物料转运作业。从实际作业场景来看，这类小型装载设备常被用于建筑施工收尾阶段的零散渣土清运、厂区内部散料堆垛转运、农牧场垫料与饲料的短距离搬运，甚至可通过快换属具适配破碎锤、清扫器、抓斗等不同工作装置，覆盖多类零散作业需求，填补大型工程机械无法进入狭窄区域作业的空白。

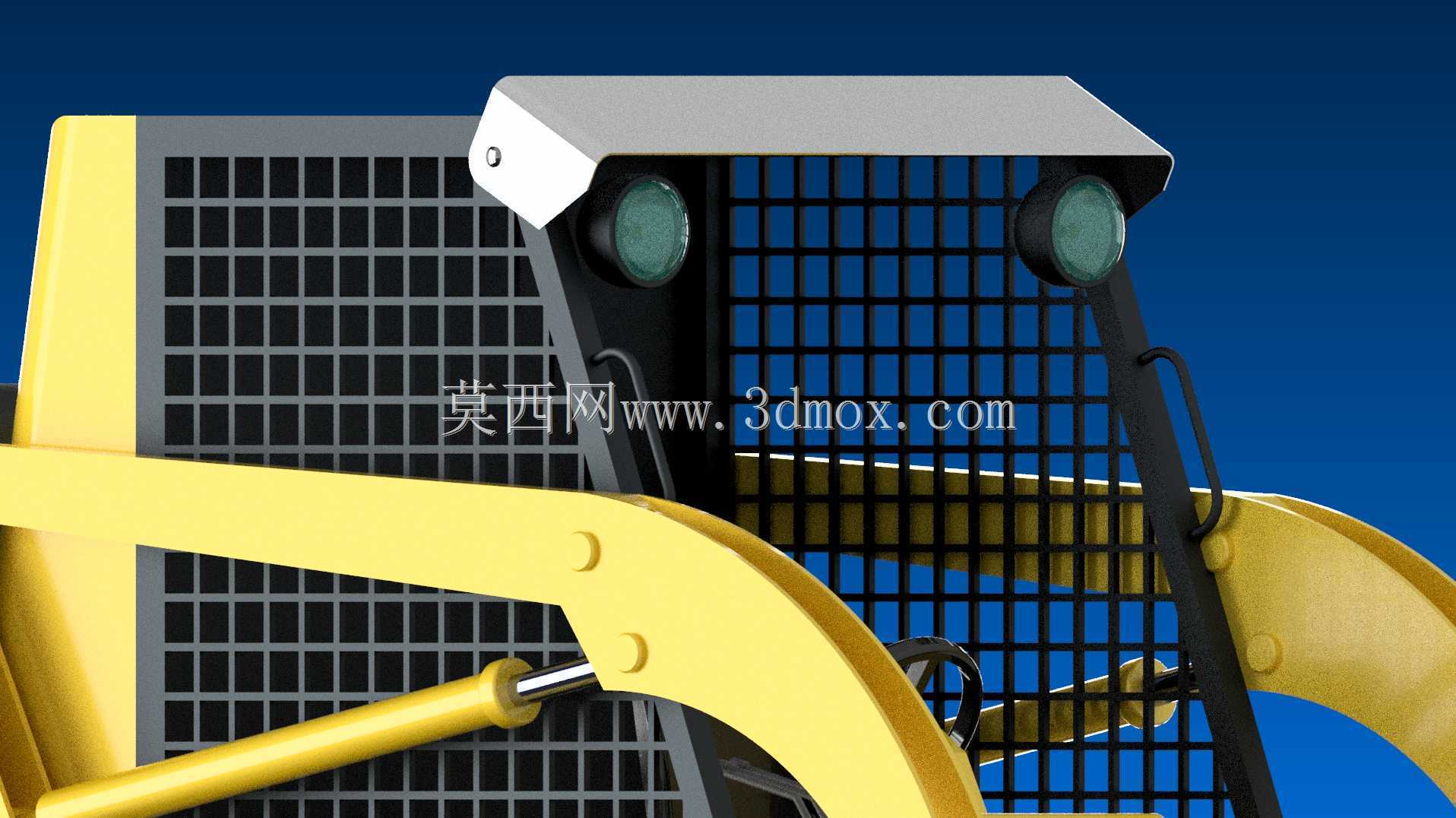

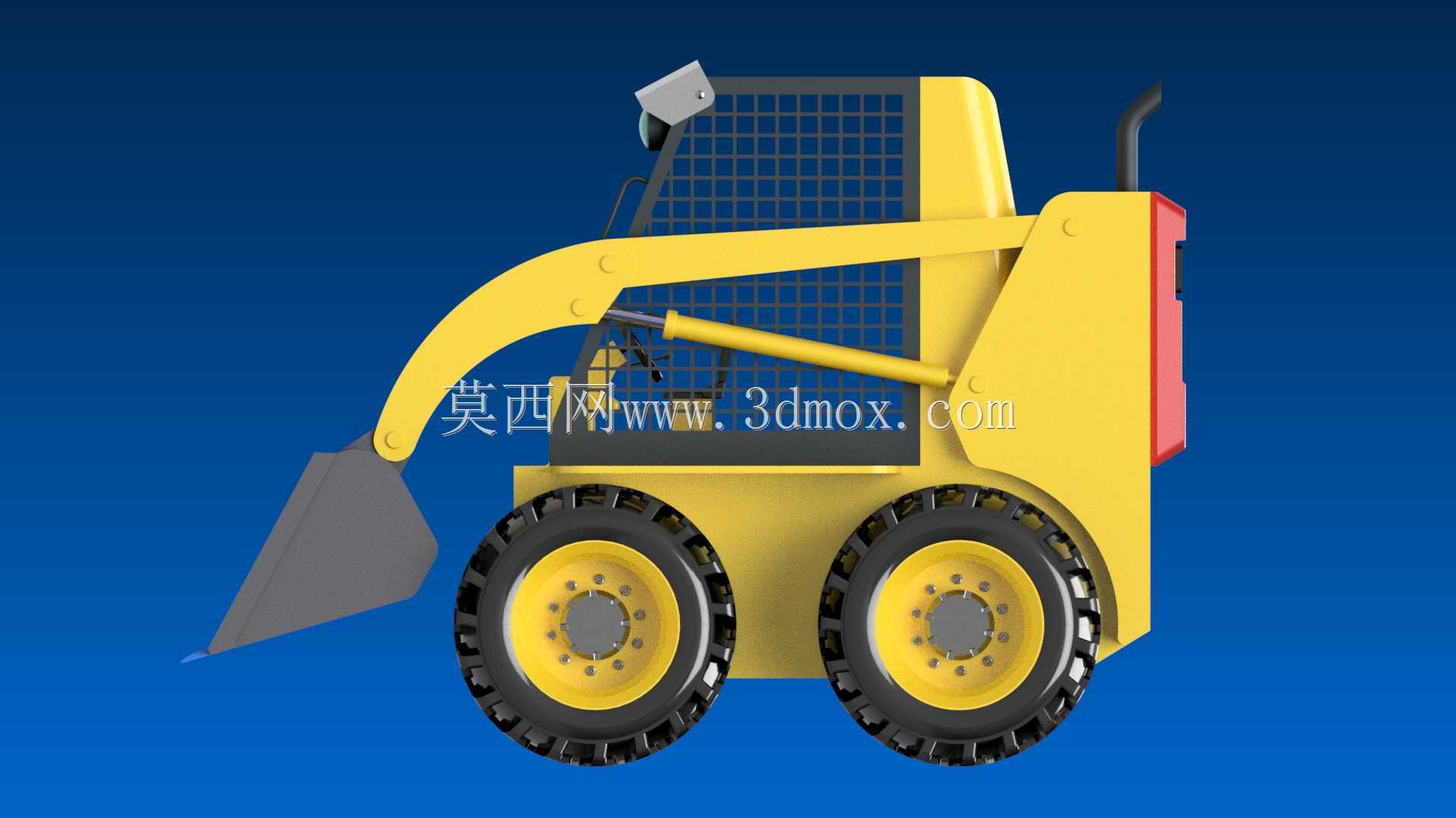

　　在功能特性的结构实现上，整机的工作装置采用径向举升的动臂结构，动臂铰接点布置在车架后部两侧，举升过程中铲斗的运动轨迹更贴近机身，在狭小区域作业时可减少对周边障碍物的剐蹭风险；铲斗斗刃采用耐磨钢材质的结构设计，斗容匹配小型设备的作业负载，针对散状物料的插入阻力做了斗型优化，斗底圆弧过渡可减少物料粘附，插入料堆时的阻力分布更均匀，避免单侧受力过大导致的结构变形。驾驶室部分采用防落物的网格防护结构，框架式驾驶室本体与车架刚性连接，防护网格的筋条间距经过校核，既保证驾驶员的操作视野，又能抵御作业过程中飞溅物料的冲击，驾驶室内部的操纵机构采用双手柄控制逻辑，分别对应左右两侧车轮的驱动转速与正反转，通过两侧车轮的转速差实现转向，甚至可完成原地360度回转，适配极小空间的转向需求。

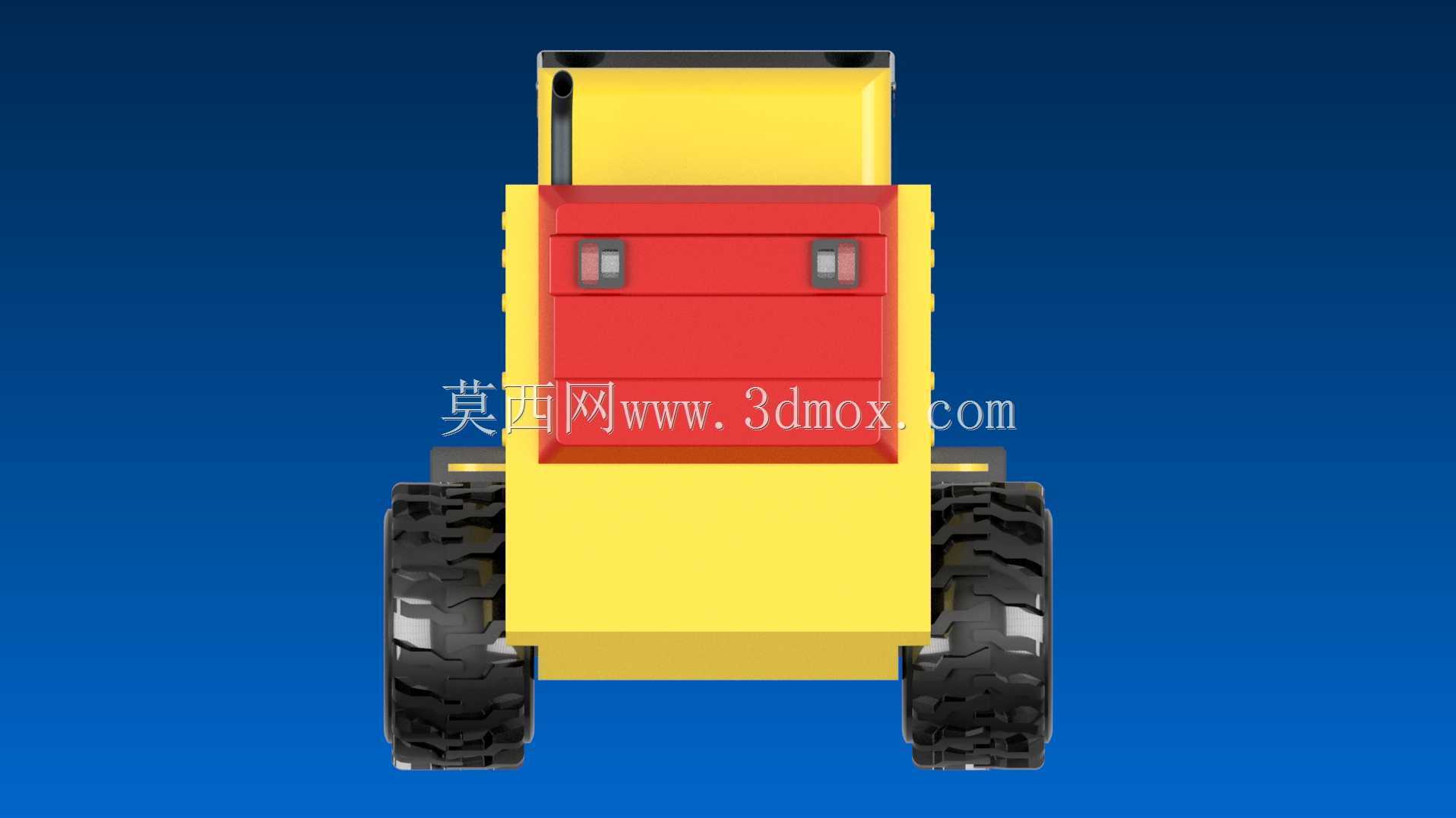

　　从设计思路的落地来看，整机的动力舱布置在车架后部，与前部工作装置形成重量平衡，无需额外增加配重块即可保证铲装作业时的整机稳定性，降低整机自重的同时提升了有效负载能力。行走系统采用宽基低压工程轮胎，轮胎花纹为深块状越野花纹，在泥泞、碎石等非硬化路面的抓地能力更强，轮胎与轮辋的连接采用标准件结构，便于现场维修更换；轮边驱动采用液压马达直驱的结构，省去了传统的驱动桥与传动轴结构，既压缩了整机的底部高度，又减少了传动环节的功率损耗，同时液压管路的布置沿着车架内侧的走线槽固定，避免作业过程中被物料剐蹭破损。

　　关于外形尺寸与安装边界的设计校核，整机宽度控制在1.8米以内，长度含铲斗不超过3.5米，整机高度在驾驶室顶部位置不超过2米，可顺利通过常规的厂区大门、车间通道以及住宅区域的巷道入口；动臂最大举升高度下的卸料高度满足常规货运车辆的栏板高度要求，卸料时的铲斗倾角经过运动仿真校核，可保证物料顺利卸出，不会出现斗内残留物料沿斗背滑落的问题。车架部分采用整体式焊接结构，前后段无铰接转向结构，所有结构件的焊缝位置都做了应力集中优化，在动臂铰接点、轮胎安装座、属具快换接口等受力较大的位置，都增加了加强筋结构，通过有限元校核验证，在额定负载下的结构变形量控制在允许范围内，不会出现结构件开裂、铰接点松旷等问题。液压系统的油箱与散热模块布置在动力舱侧面，散热风道顺着整机行驶方向设置，作业过程中可借助行驶气流提升散热效率，避免长时间作业导致的液压油温度过高问题；所有液压阀组都集中布置在车架中部的维护舱内，日常检修时无需拆解大面积覆盖件，即可完成阀组压力调整、滤芯更换等常规维护操作。整机的覆盖件采用冲压成型的薄钢板结构，安装点都设置了减震胶垫，减少作业过程中的震动导致的覆盖件异响，同时覆盖件的拆卸都采用快拆螺栓结构，便于日常对内部部件的检查维护。
