折叠式四旋翼航拍小型无人机结构设计

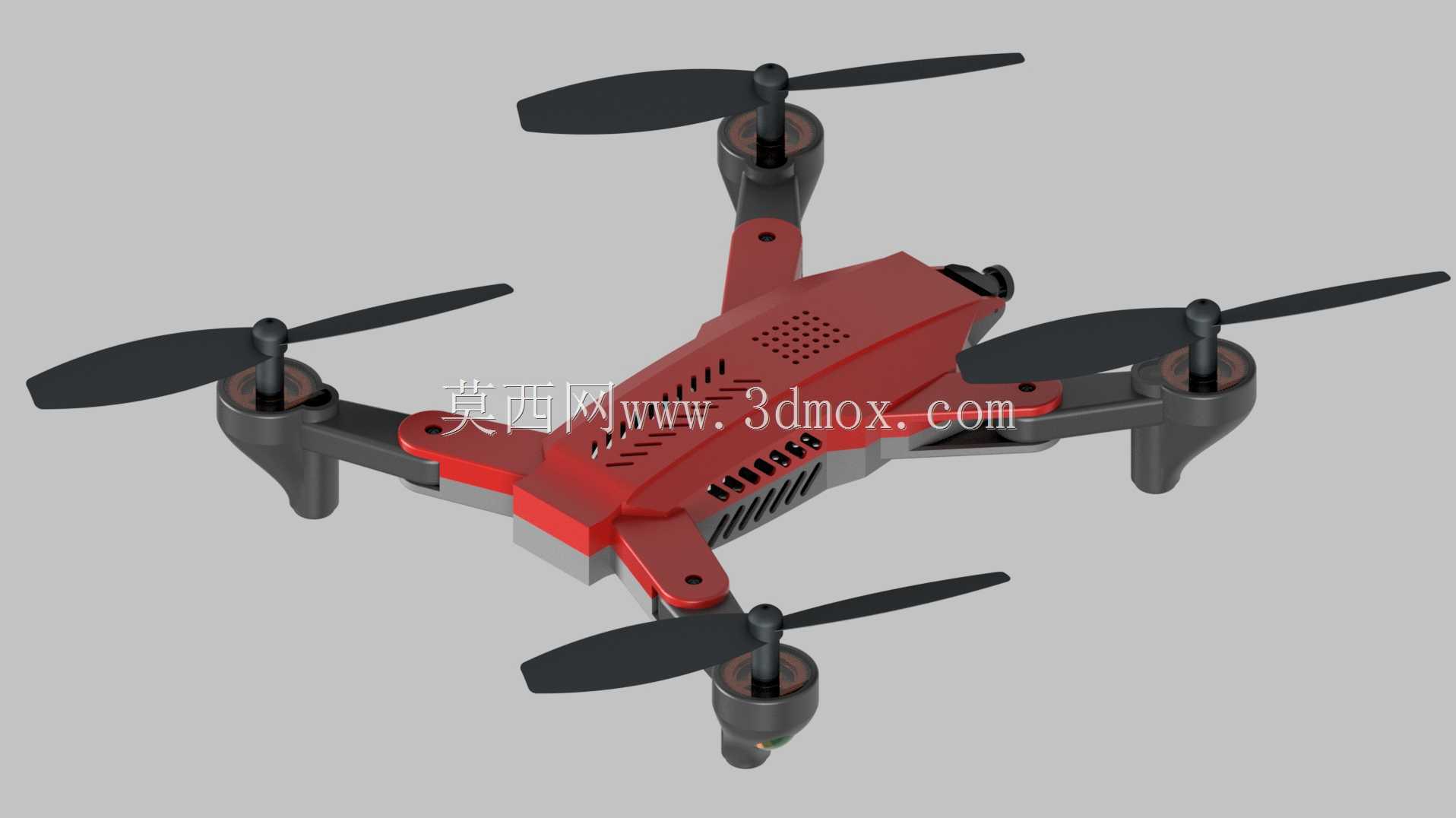

　　这款折叠式四旋翼飞行器的结构设计，首先围绕消费级低空航拍的核心使用场景展开，日常户外拍摄、近景地貌巡检、小型活动跟拍都是它的适配场景，设计之初就考虑到普通用户随身携带的需求，没有采用固定机臂的刚性结构，四个机臂都做了转轴折叠设计，收纳时机臂可以向机身主体方向收拢，整体收纳尺寸能控制在普通单肩包的容纳范围内，展开后机臂与机身主体的夹角锁定在90度，保证旋翼转动时的力矩平衡，不会出现机臂晃动带来的飞行姿态偏移问题。

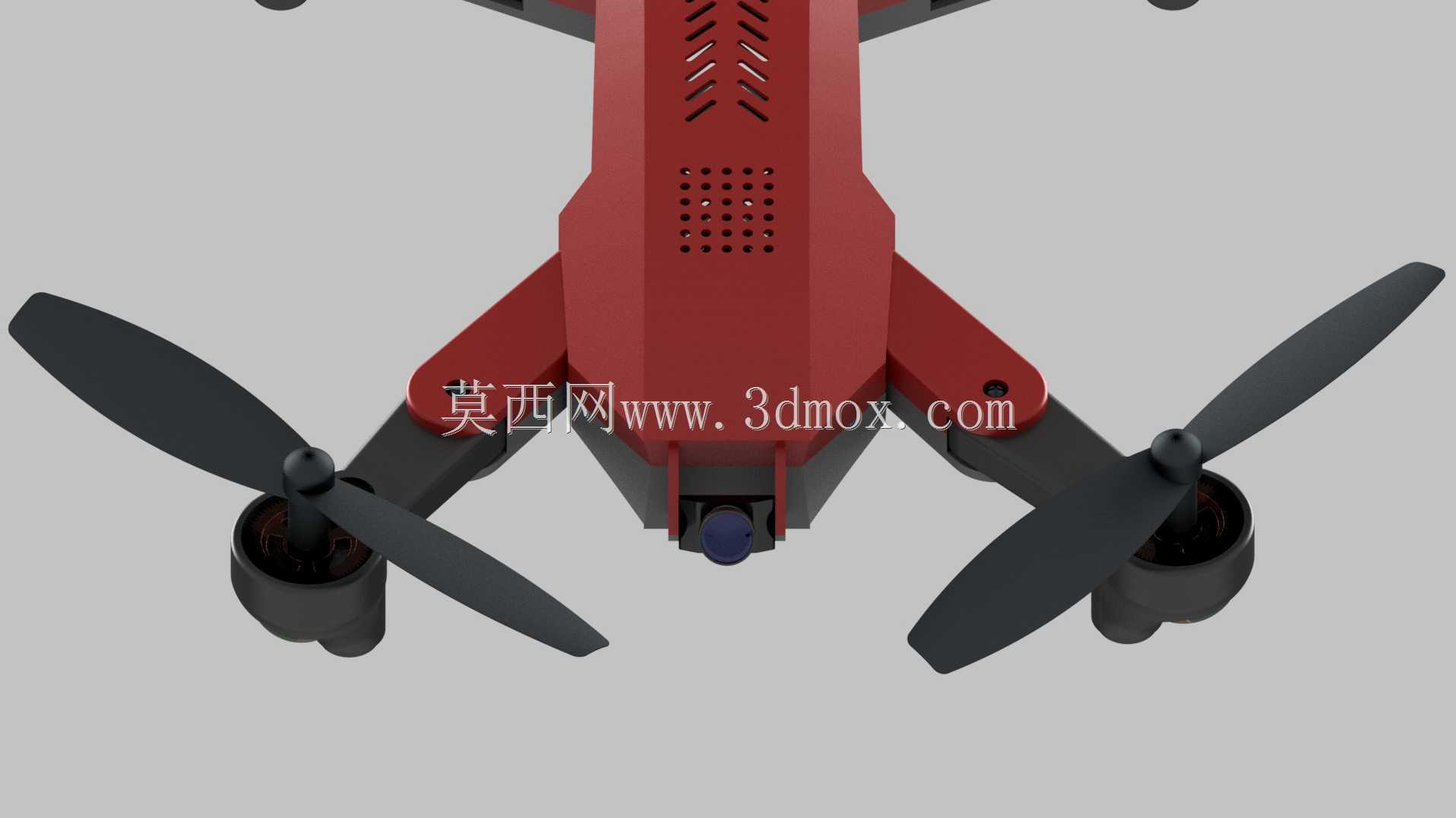

　　从实际用途出发，这款飞行器没有搭载过重的专业载荷，机身前端预留的微型摄像头安装位，适配1080P级别的轻量化航拍模组，安装位做了15度的仰俯调节余量，不需要额外加装复杂的云台结构，就能满足日常拍摄的视角调整需求，同时降低了整机的自重，配合机臂末端的动力安装座，适配2寸规格的正反螺旋桨，单轴电机的输出扭矩刚好匹配桨叶的转动惯量，悬停状态下的整机功耗控制在较低水平，能保证足够的续航时长。

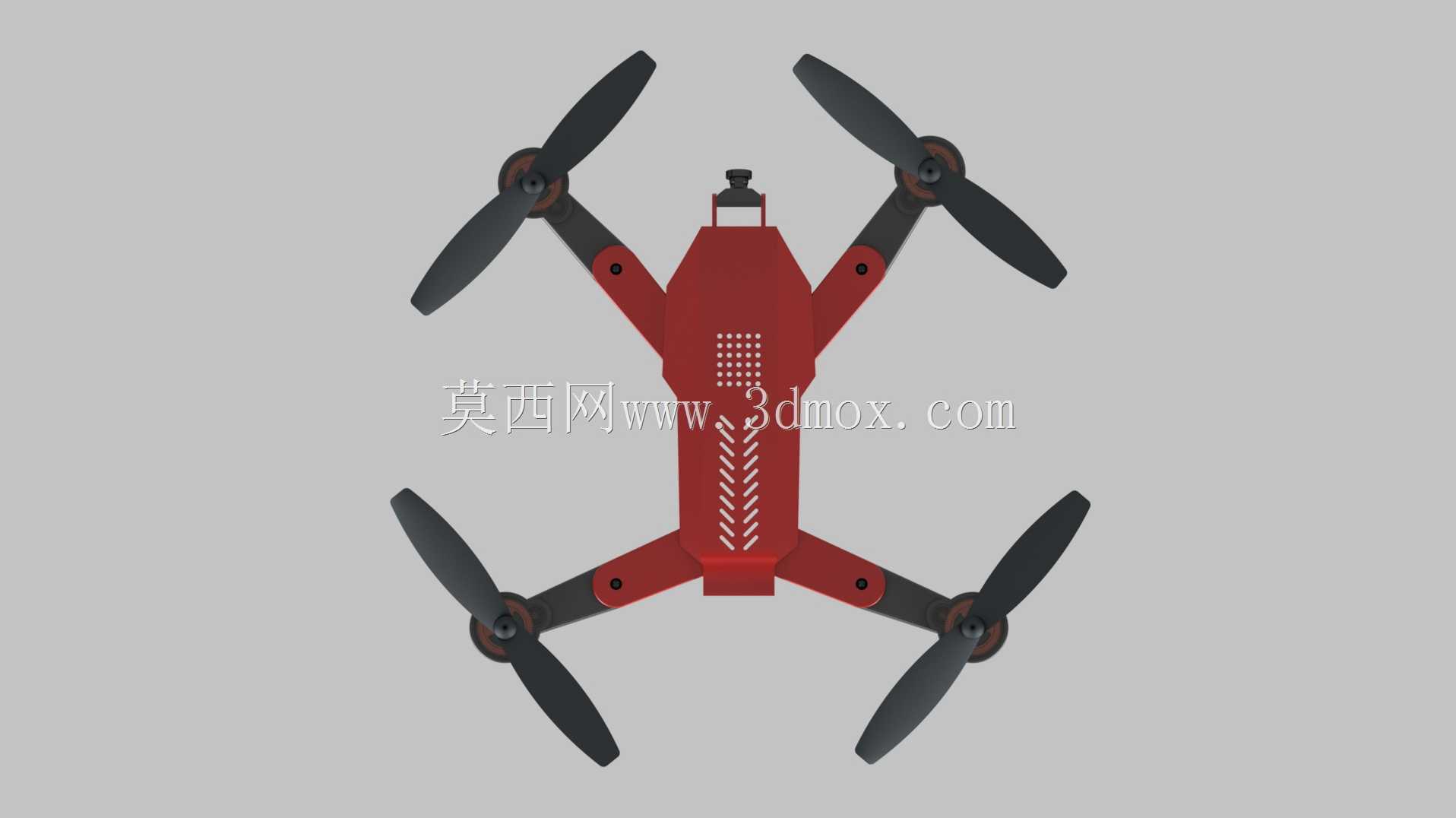

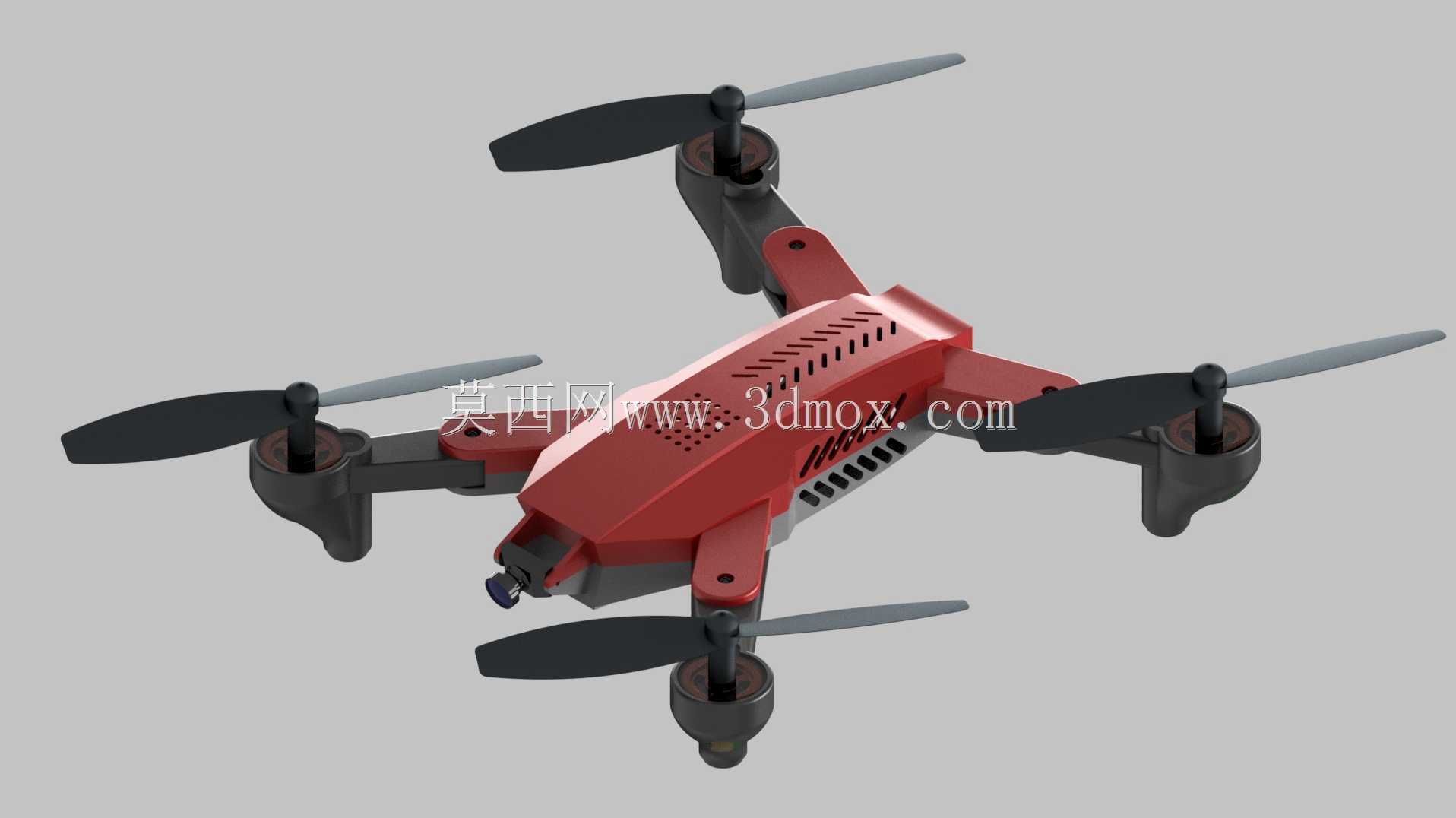

　　功能特性上，机身主体的上壳做了密集的格栅式散热开孔，这些开孔的位置刚好对应内部飞控板、电调模块的发热区域，飞行过程中旋翼产生的下洗气流可以顺着格栅进入机身内部，带走电子元件工作产生的热量，不需要额外加装散热风扇，进一步降低了整机重量和功耗。机身底部预留了电池仓的安装空间，采用抽插式的电池固定结构，电池仓的侧壁做了导向筋位，安装电池时不需要刻意对准触点，顺着筋位推入就能自动完成电连接，同时仓盖采用卡扣式固定，飞行过程中不会因为机身振动出现电池松脱的问题。

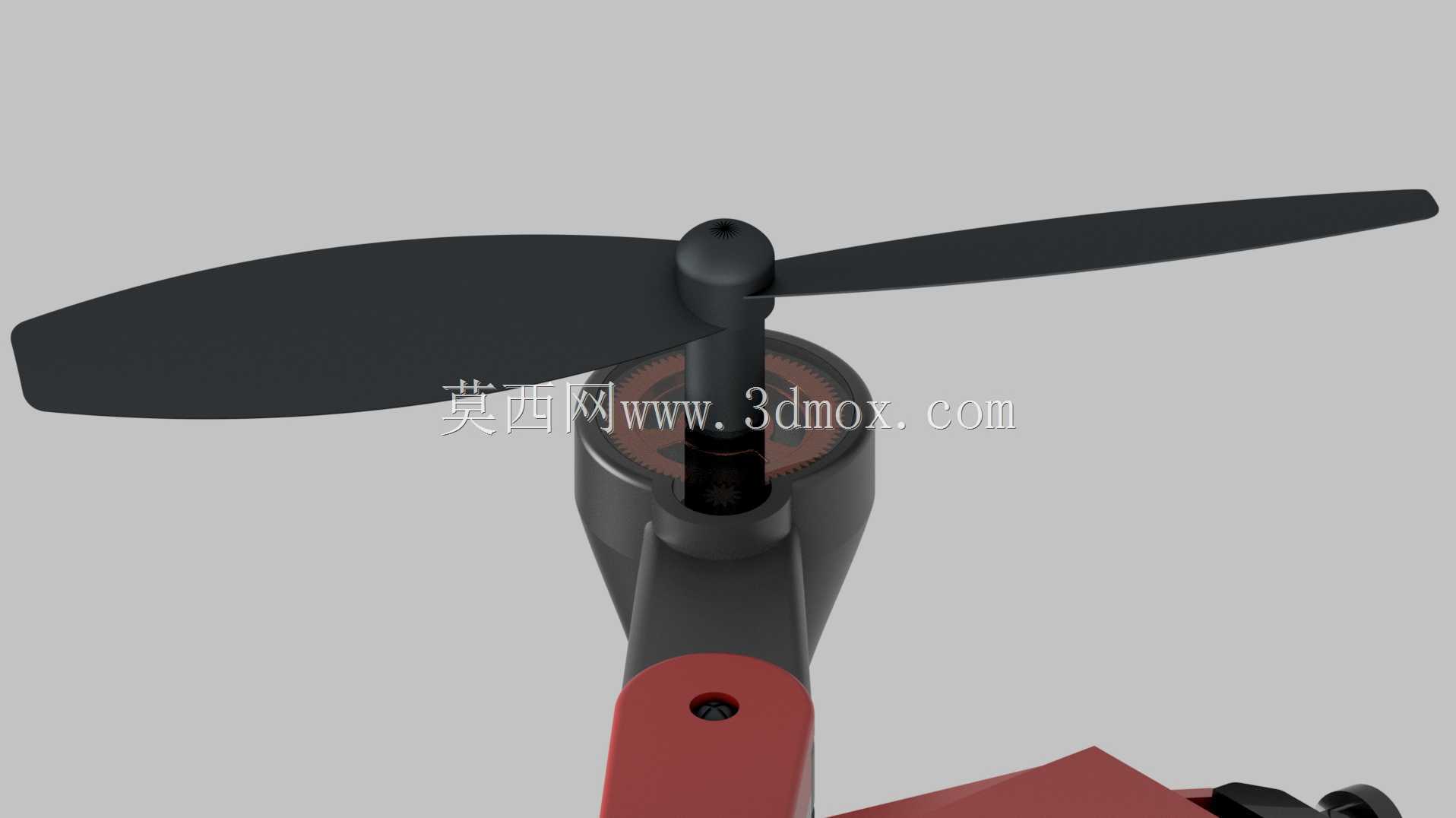

　　设计思路上，整机的结构件尽量采用一体化注塑的成型方案，机臂与转轴的连接位置没有做多余的拼接结构，而是通过铰链结构直接与机身中框连接，减少了紧固件的使用数量，既降低了装配难度，也减少了长期使用后紧固件松动带来的结构隐患。旋翼的保护结构没有采用额外加装的保护圈，而是将机臂末端的电机座做了向外延伸的凸台，当飞行器发生碰撞时，凸台会先于桨叶接触障碍物，避免桨叶直接撞击硬物出现断裂，同时这个凸台的重量经过反复核算，不会增加过多的机臂末端负载，不会影响飞行时的姿态响应速度。

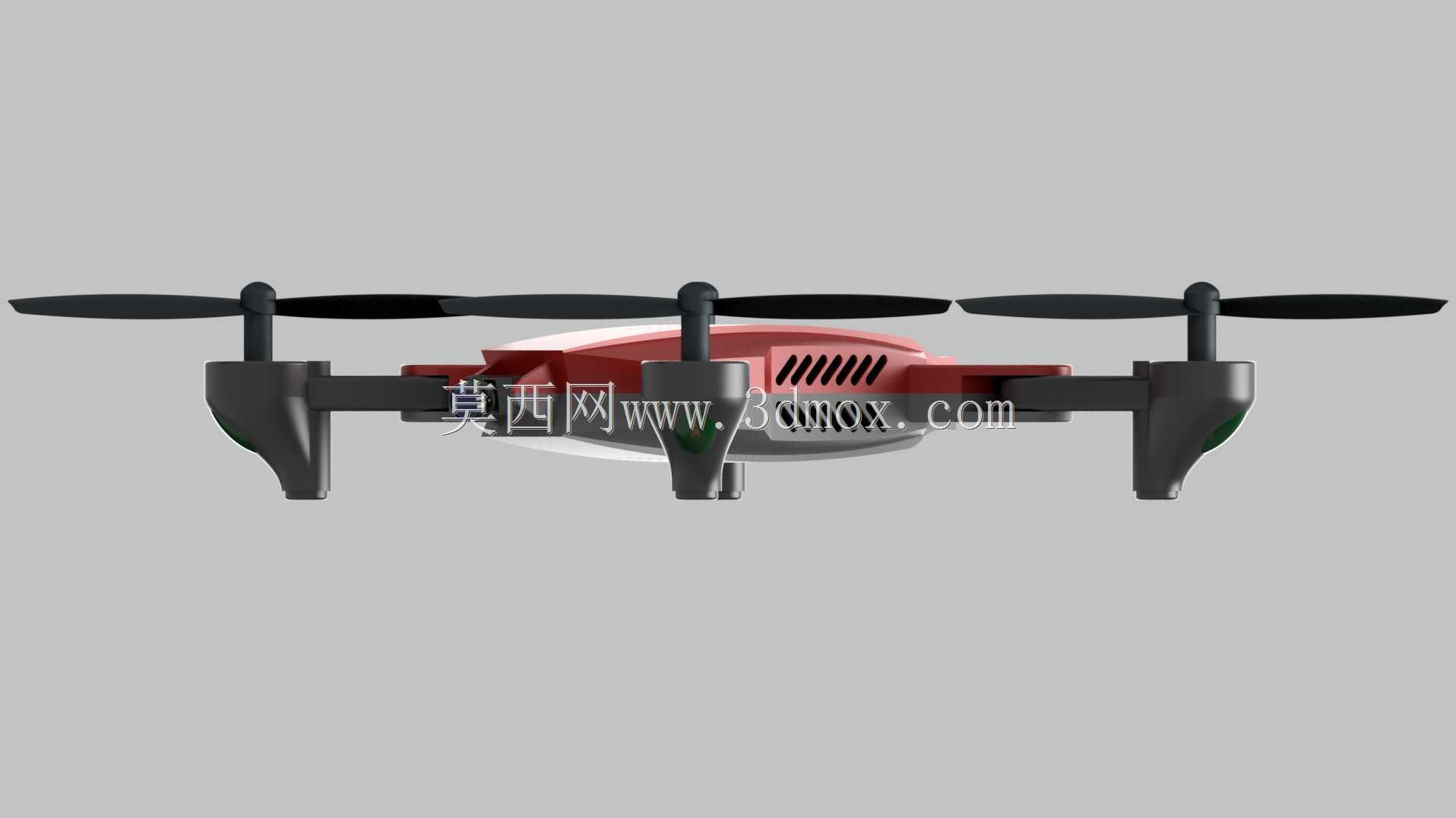

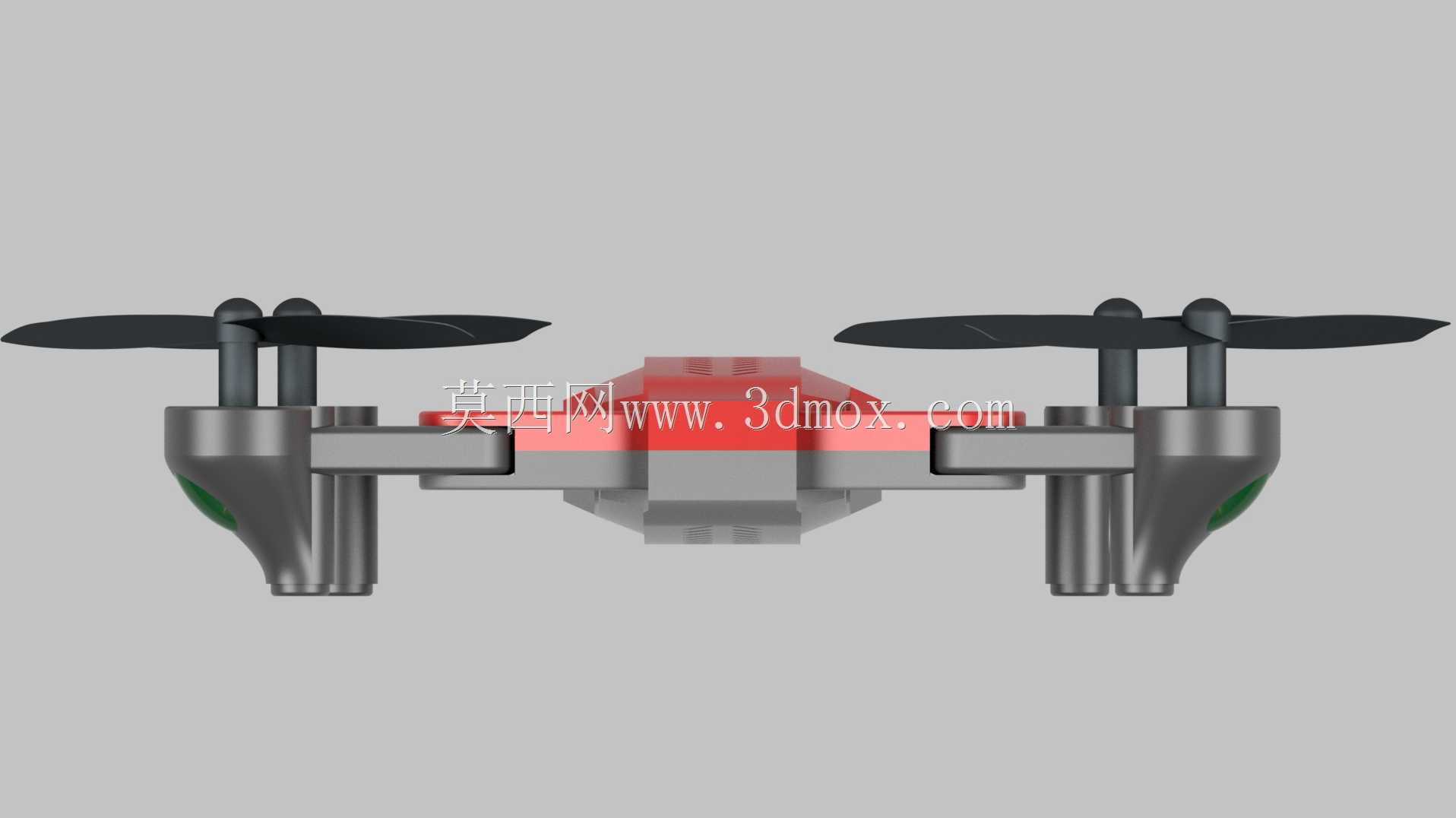

　　外形尺寸与安装边界方面，展开状态下整机的对角电机轴距控制在140mm左右，属于典型的微型四旋翼尺寸，机身主体的最大宽度65mm，机身高度（不含桨叶）32mm，折叠状态下的最大长度仅90mm，完全满足便携收纳的尺寸要求。安装边界上，内部电子元件的安装位都做了定位柱设计，飞控板、电池、电调的安装位置都预留了0.2mm的装配间隙，既不会因为间隙过大出现元件晃动，也不会因为加工公差导致元件无法装入。机臂的折叠转轴做了阻尼设计，展开到工作位置时会有明显的卡位反馈，不需要额外的锁扣结构就能固定机臂角度，转轴的阻尼力度经过调校，日常收纳折叠时不需要施加过大的力度，飞行过程中也不会因为气流冲击出现机臂回弹的问题。

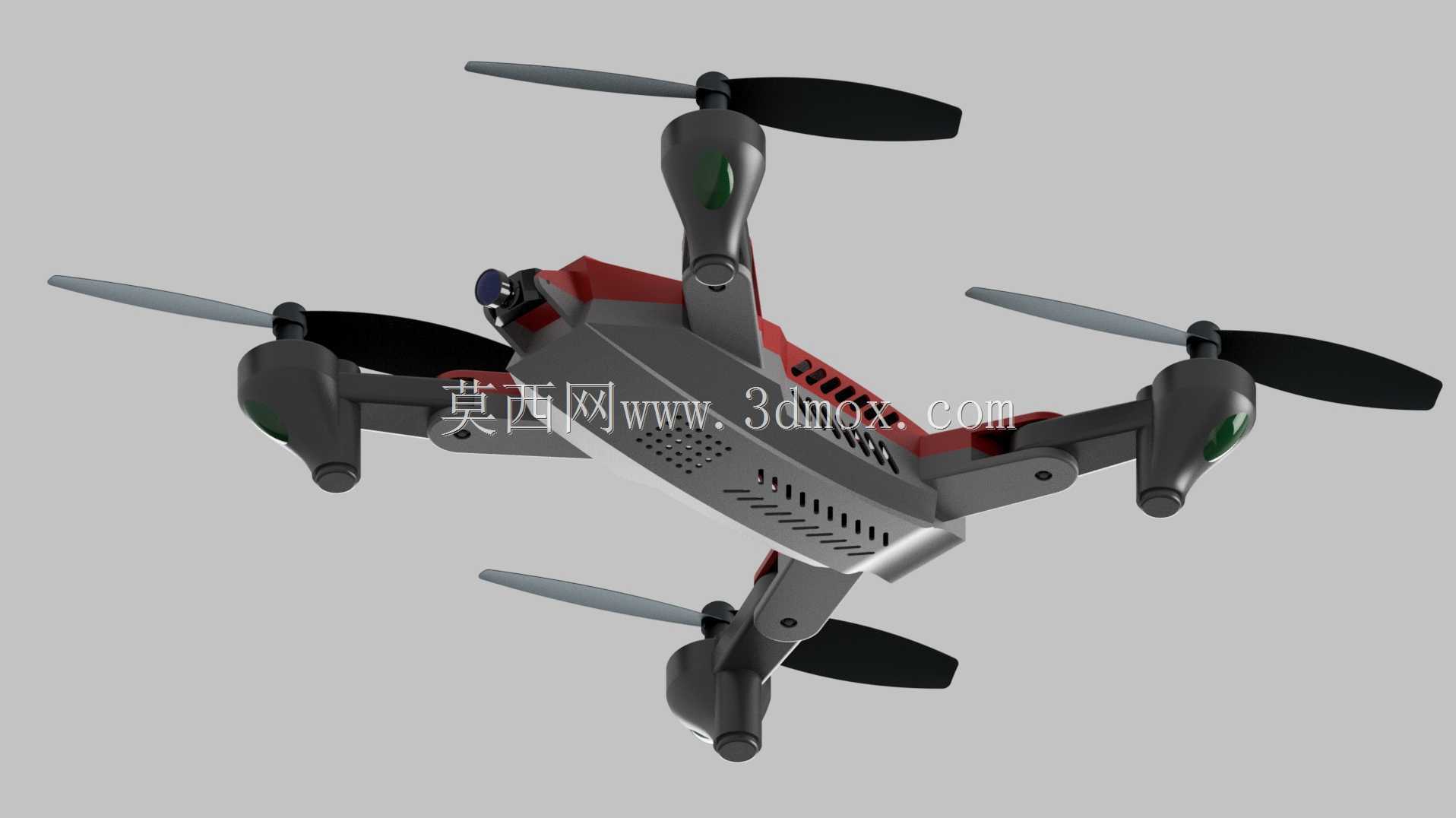

　　从结构强度的角度考虑，机臂采用了加玻纤的复合材质，既保证了足够的结构刚性，承受电机转动时的振动和飞行时的气流冲击力，也不会因为材质过硬导致碰撞时出现断裂，轻微的碰撞只会让机臂产生小幅形变，外力消失后就能恢复原状。机身的起落结构没有采用单独的起落架，而是利用电池仓底部的凸起作为支撑，降落时这个凸起会先接触地面，撑起整个机身，避免摄像头和机身外壳直接摩擦地面，同时这个凸起和电池仓是一体化结构，不需要额外安装起落架零件，进一步简化了整机的装配流程。

　　在气动布局的考量上，四个旋翼的安装平面处于同一水平高度，相邻旋翼的转动方向相反，抵消旋翼转动产生的反扭矩，飞控安装位处于整机的重心正中心位置，保证飞行姿态检测的准确性，电池的安装位置也在重心轴线上，更换不同容量的电池时，只要电池重量在设计范围内，就不会出现整机重心偏移的问题，不需要额外调整飞控的配重参数。机身外壳的边角都做了R3以上的圆角处理，既避免了尖锐边角划伤用户，也能降低飞行过程中的风阻，减少不必要的功耗损失。
